Precisie stalen haakse buis

Precision Steel Right-Angle Tube is ontwikkeld voor toepassingen waarbij de geometrie van een conventionele vierkante of rechthoekige buis niet nauwkeurig genoeg is voor de eindmontage.

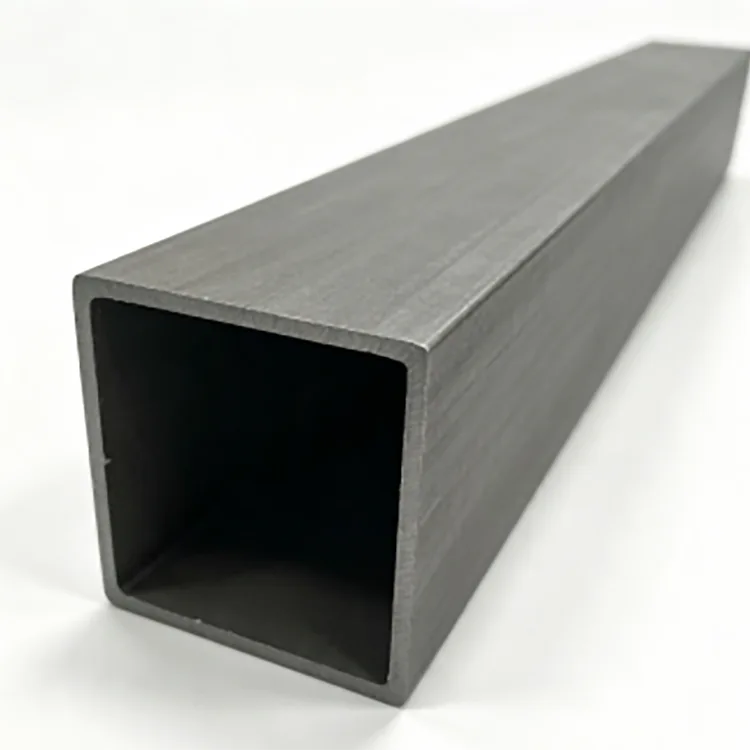

In plaats van een zichtbaar afgeronde hoek is het profiel zo gevormd dat er een gedefinieerd hoekprofiel van 90° ontstaat. Dit maakt het gemakkelijker om aangrenzende secties uit te lijnen, rechte visuele lijnen te behouden en de uiteindelijke afmetingen van gefabriceerde frames te controleren.

De buis wordt geproduceerd uit Q235B- of Q355B-koolstofstaal door middel van progressief koudvervormen, hoogfrequent lassen, dimensioneren, rechttrekken en nauwkeurig snijden. Het productieproces richt zich op hoekgeometrie, consistentie van de wanddikte, rechtheid en maatvoering in plaats van simpelweg een standaard hol profiel te produceren.

Voor structurele frames voor binnen, apparatuurbasissen, displaystructuren, rekken, scheidingswanden en decoratief staalwerk kan dit profiel de hoeveelheid montage en oppervlaktecorrectie die nodig is tijdens de fabricage verminderen.

Technische specificaties

Waarom het 90° hoekprofiel belangrijk is

Een conventioneel hol profiel heeft normaal gesproken een afgeronde buitenhoek die tijdens het vormen ontstaat. Deze straal is acceptabel voor veel structurele toepassingen, maar kan lastig worden wanneer twee elementen elkaar dichtbij moeten ontmoeten of wanneer de hoek zelf zichtbaar blijft na afwerking.

Het rechthoekige profiel is bedoeld voor situaties waarin hoekgeometrie de fabricage beïnvloedt.

Betere gezamenlijke uitlijning

Een gedefinieerd hoekprofiel maakt het gemakkelijker om de buis tegen een ander recht stuk te positioneren. Voor frames, scheidingswanden, apparatuurconstructies en architectonisch staalwerk kan een betere uitlijning de noodzaak van overmatig slijp- of vulwerk verminderen.

Consistente afmetingen

Wanddikte en sectieafmetingen worden gecontroleerd tijdens het vormen en dimensioneren. Een consistente geometrie is vooral belangrijk wanneer de buis wordt verwerkt door automatische snij-, boor-, las- of montageapparatuur.

Schoner afgewerkt uiterlijk

Bij zichtbare stalen frames en decoratieve constructies zorgen rechte randen en gecontroleerde hoeken voor strakkere visuele lijnen na het schilderen of poedercoaten.

Geschikt voor secundaire verwerking

Het zwarte stalen oppervlak wordt geleverd zonder gegalvaniseerde coating, waardoor het geschikt is voor projecten die een eigen verf-, poedercoat-, bakafwerking of andere oppervlaktebehandeling vereisen.

Productieproces

De productieroute is ontworpen rond dimensionale controle in plaats van simpelweg het staal in een holle sectie te vormen.

1. Selectie en voorbereiding van staalrollen

Q235B- of Q355B-staal wordt geselecteerd op basis van de vereiste sterkteklasse en toepassing. Het binnenkomende materiaal wordt vóór het vormen gecontroleerd om variaties in dikte en mechanische eigenschappen tussen productiebatches te verminderen.

2. Voorbereiding en nivellering van de strip

De stalen strip wordt geëgaliseerd en voorbereid voor continue vervorming. Een correcte stripconditie is belangrijk omdat restvervorming later de hoeknauwkeurigheid en rechtheid kan beïnvloeden.

3. Progressief koudvervormen

De strip doorloopt meerdere vormingsfasen in plaats van in één enkele bewerking in de uiteindelijke vorm te worden geperst.

De vormingsvolgorde ontwikkelt geleidelijk de vierkante of rechthoekige sectie terwijl de hoekgeometrie wordt gecontroleerd. Dit is de belangrijkste fase voor het bereiken van een gedefinieerd rechthoekig profiel.

4. Hoogfrequent lassen

Nadat de stripranden bij elkaar zijn gebracht, vormt hoogfrequent inductielassen de langsnaad.

De lasconditie wordt gecontroleerd op basis van materiaaldikte en productiesnelheid. De laskwaliteit is belangrijk omdat overmatige warmte-inbreng, onvoldoende smelting of een slechte randvoorbereiding de afgewerkte buis kunnen aantasten.

5. Maatvoering en rechttrekken

Na het lassen gaat de buis door maat- en richtapparatuur om de uiteindelijke afmetingen en algehele rechtheid te controleren.

Deze fase is vooral belangrijk voor precisiefabricage, omdat zelfs een correct gevormde dwarsdoorsnede montageproblemen kan veroorzaken als de voltooide buis overmatige afwijkingen over de lengte ervan vertoont.

6. Precisiesnijden en eindverwerking

De afgewerkte buis wordt op standaardlengtes van 6 m of op maat gemaakte lengtes van 3–12 m gesneden.

Precisiesnijden, afschuinen, ontbramen, afschuinen en boren kunnen worden geregeld volgens de fabricagevereisten.

7. Inspectie en verpakking

Afgewerkte buizen worden vóór het verpakken geïnspecteerd op afmetingen, wanddikte, hoekgeometrie, rechtheid, lasconditie, oppervlaktekwaliteit en snijnauwkeurigheid.

De verpakkingsmethode wordt geselecteerd op basis van de buismaat, de bestelhoeveelheid, de transportmethode en de losomstandigheden van de klant.

Fabriekskwaliteitscontrole

Voor precisiebuisprofielen is dimensionale inspectie net zo belangrijk als de basisstaalsoort.

Tijdens de productie concentreert de kwaliteitscontrole zich op de punten die de fabricage rechtstreeks kunnen beïnvloeden:

● Materiaalverificatie: Q235B- of Q355B-kwaliteit wordt gecontroleerd aan de hand van de ordervereisten.

● Wanddikte: De werkelijke dikte wordt gecontroleerd om de gespecificeerde tolerantie van ±0,1 mm te behouden.

● Sectieafmetingen: Buitenafmetingen worden gecontroleerd na het dimensioneren, in plaats van alleen te vertrouwen op de instellingen van de vormmachine.

● Hoekgeometrie: Het 90°-profiel en de hoekverticaliteit worden geïnspecteerd om vormafwijkingen te identificeren.

● Rechtheid: Afgewerkte lengtes worden gecontroleerd op buiging of vervorming die de montage van het frame zou kunnen beïnvloeden.

● Lasconditie: De longitudinale hoogfrequente las wordt gecontroleerd op zichtbare defecten en vormconsistentie.

● Eindkwaliteit: Gesneden uiteinden worden gecontroleerd na het snijden, afschuinen of ontbramen.

● Batchconsistentie: productiemonsters worden gedurende de hele batch vergeleken om de maatvariatie tussen bundels te verminderen.

Voor projecten met strengere inspectie-eisen kunnen dimensionale inspectierapporten en inspecties door derden worden geregeld volgens de orderspecificatie.

Q235B of Q355B: welke moet u kiezen?

De materiaalkwaliteit moet worden gekozen op basis van de werkelijke structurele belasting, in plaats van eenvoudigweg de hogere kwaliteit te kiezen.

Voor dragende constructies moet de uiteindelijke materiaalkeuze de structurele berekening, ontwerpcode, verbindingsmethode en vereiste veiligheidsfactor volgen.

Belangrijkste toepassingen

Staalconstructies voor binnen

Gebruikt voor mezzanineframes, scheidingswanden, plafondsteunconstructies, tentoonstellingsconstructies en andere stalen raamwerken waarbij maatnauwkeurigheid en uiterlijk belangrijk zijn.

Apparatuur en machineframes

De gecontroleerde sectiegeometrie is nuttig voor frames van automatiseringsapparatuur, machinebases, transportbandsteunen, instrumentconstructies en gefabriceerde apparatuurbehuizingen.

Architectonisch en decoratief staalwerk

Geschikt voor hotelinterieurs, tentoonstellingshallen, commerciële ruimtes, trapcomponenten, decoratieve frames en architectonische staalconstructies die strakke rechte lijnen vereisen.

Magazijnstellingen en industriële platforms

Q235B- of Q355B-secties kunnen worden geselecteerd op basis van de belastingsvereisten voor opslagrekken, werkstations, industriële platforms en ondersteunende structuren voor apparatuur.

Niet-standaard fabricage

Aangepaste afmetingen, vaste lengtes, gaten, afschuiningen, afschuiningen en andere bewerkingen kunnen worden geleverd wanneer de buis wordt geïntegreerd in een gefabriceerd samenstel.

Precisie stalen haakse buis versus conventionele holle doorsnede

Het grote voordeel is niet dat de buis elk conventioneel hol profiel vervangt. Het meer gecontroleerde hoek- en dimensionale profiel kan nuttig zijn wanneer fabricagenauwkeurigheid en afgewerkt uiterlijk deel uitmaken van de projectvereisten.

Zwart stalen oppervlak en secundaire afwerking

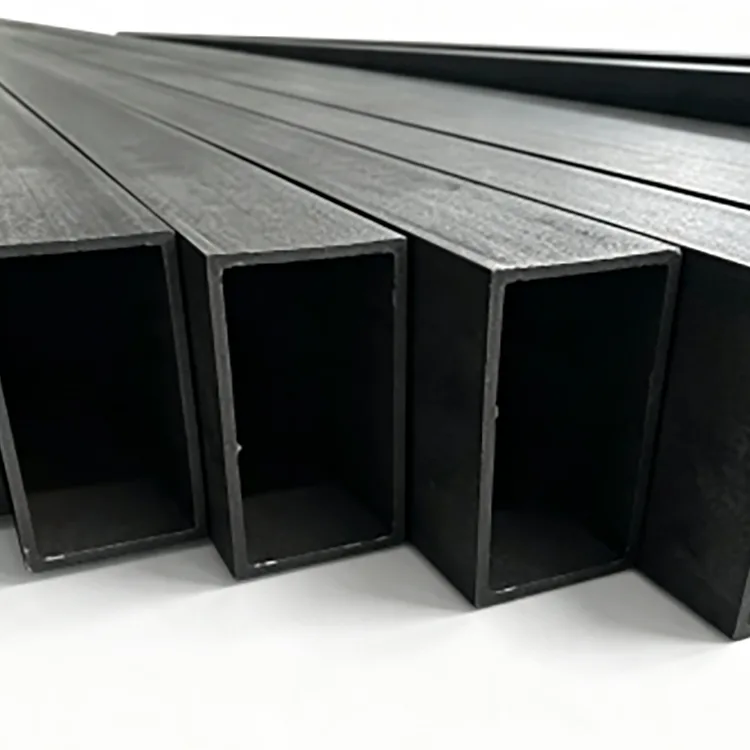

Het standaardproduct wordt geleverd in zwart, ongecoat staal.

Deze configuratie wordt vaak gekozen wanneer de klant van plan is om na de fabricage een oppervlaktebehandeling uit te voeren. Afhankelijk van het project kunnen de beschikbare afwerkingsprocessen het volgende omvatten:

● Schilderen

● Poedercoating

● Bakafwerking

● Galvaniseren

● Andere gespecificeerde anti-corrosiebehandelingen

Vóór het coaten moet het oppervlak goed worden gereinigd en voorbereid volgens het geselecteerde coatingsysteem. Voor projecten die worden blootgesteld aan vocht, buitenweer, zoutnevel of corrosieve omgevingen moet een geschikt corrosiebeschermingssysteem worden gespecificeerd in plaats van onbehandeld zwart staal te gebruiken.

Aangepaste verwerking

De buis kan worden geleverd volgens de fabricagevereisten in plaats van alleen in standaardlengtes van 6 meter.

Beschikbare opties zijn onder meer:

● Zaaglengte van 3–12 m met vaste lengte

● Precisiesnijden

● Afschuinen

● Ontbramen

● Afschuining

● Voorboren

● Overspuiten of verzinken

● Aangepaste sectieafmetingen

● Aangepaste wanddikte

● Speciale verwerking volgens tekening

Voor een offerte moeten kopers de vereiste sectiegrootte, wanddikte, materiaalkwaliteit, hoeveelheid, lengte, oppervlaktebehandeling en eventuele bewerkingstekeningen opgeven.

Inkoop- en leveringsinformatie

Voor engineering- en fabricageopdrachten zijn de belangrijkste specificaties die vóór de aankoop moeten worden bevestigd, niet alleen de buitenafmetingen.

Kopers moeten het volgende specificeren:

1. Sectiegrootte: vierkante of rechthoekige afmetingen.

2. Wanddikte: vereiste dikte en tolerantie.

3. Staalkwaliteit: Q235B of Q355B.

4.Lengte: standaard 6 m of vaste lengtes van 3–12 m.

5. Hoekvereiste: vereiste geometrie en tolerantie van 90 °.

6.Oppervlak: zwart staal of secundaire oppervlaktebehandeling.

7. Bewerking: snijden, boren, afschuinen, afschuinen of ontbramen.

8.Inspectie: standaard fabrieksinspectie of aanvullende inspectie door derden.

Bij herhaalde projecten helpt het handhaven van dezelfde materiaalkwaliteit, sectieafmetingen, wanddikte, verwerkingsmethode en inspectie-eisen de consistentie tussen batches te behouden.

Waarom een ​​precisiestalen haakse buis van Rongheng kopen?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. exploiteert een internationaal verkoopplatform ondersteund door Tianjin Gefu Steel, waarbij staalproductiemiddelen worden geïntegreerd met exportaanbod.

Het bedrijf is gevestigd in de Daqiuzhuang Industrial Zone, Tianjin, een van de belangrijkste staalproductiegebieden van China. Het productassortiment omvat stalen buizen, holle profielen, stalen profielen, gegalvaniseerde producten en fotovoltaïsche montageproducten.

Voor bulkprojecten ondersteunt Rongheng aangepaste afmetingen, levering met een vaste lengte, secundaire verwerking, OEM/ODM-vereisten en projectgebaseerde inspectie. Het jaarlijkse staalproductie- en verkoopvolume van de groep bedraagt ​​meer dan 1,3 miljoen ton, wat de inkoop van containers en bulkengineering ondersteunt.

Voor grotere bestellingen worden de productieplanning en levering normaal gesproken geregeld op basis van specificatie, hoeveelheid, verwerkingsvereisten en inspectievoorwaarden.

Veelgestelde vragen

Q1. Wat is het verschil tussen precisiestalen haakse buis en een conventionele vierkante buis?

Het belangrijkste verschil is de hoekgeometrie en de vereisten voor maatvoering. Conventionele vierkante buizen hebben normaal gesproken afgeronde hoeken, terwijl dit product is gevormd met een meer gedefinieerd hoekprofiel van 90° voor toepassingen waarbij de uitlijning en het uiterlijk van de verbindingen belangrijk zijn.

Vraag 2. Is de buis naadloos?

Nee. Het is een gelast hol profiel vervaardigd door progressief koudvervormen gevolgd door hoogfrequent lassen. Het mag daarom niet omschreven worden als een naadloze buis.

Q3. Kan de zwarte stalen buis worden geverfd of gepoedercoat?

Ja. Het ongecoate zwart stalen oppervlak kan worden voorbereid voor schilderen, poedercoaten, bakken of andere gespecificeerde oppervlaktebehandelingen. Voor het coaten zijn een goede oppervlaktereiniging en voorbereiding vereist.

Q4. Zal zwart staal roesten tijdens opslag?

Ja. Onbehandeld koolstofstaal kan oxideren bij blootstelling aan vocht. Droge opslag binnenshuis wordt aanbevolen en de buizen moeten vóór de oppervlaktebehandeling worden beschermd tegen regen, condensatie en langdurige vochtige omstandigheden.

Vraag 5. Moet ik Q235B of Q355B kiezen?

De Q235B is geschikt voor veel conventionele binnenframes, apparatuurconstructies en decoratieve toepassingen. Q355B moet worden overwogen wanneer het structurele ontwerp een hogere materiaalsterkte vereist of wanneer de toepassing een zwaardere belasting met zich meebrengt.

Vraag 6. Welke lengtes kunt u leveren?

De standaardlengte is 6 meter. Op maat gemaakte vaste lengtes van 3–12 m kunnen worden gerangschikt volgens de bestelvereisten.

Vraag 7. Kunt u de buis vóór levering afsnijden, boren, afschuinen of afschuinen?

Ja. Precisiesnijden, boren, afschuinen, ontbramen en afschuinen kunnen worden uitgevoerd volgens tekeningen of verwerkingsvereisten.

Vraag 8. Welke gegevens zijn nodig voor een offerte?

Geef de sectieafmetingen, wanddikte, materiaalkwaliteit, hoeveelheid, vereiste lengte, oppervlaktebehandeling en eventuele aanvullende bewerkingsvereisten op. Voor niet-standaardverwerking worden tekeningen aanbevolen.

Vraag 9. Is dit product geschikt voor buitentoepassingen?

De standaard zwarte stalen versie wordt niet aanbevolen voor langdurige blootstelling buitenshuis zonder corrosiebescherming. Voor buiten-, vochtige, kust- of corrosieve omgevingen moet gegalvaniseerd of anderszins beschermd staal worden overwogen.

Q10. Kunt u aangepaste maten leveren?

Ja. Naast de genoemde vierkante en rechthoekige buisseries kunnen klantspecifieke afmetingen, wanddiktes, lengtes, bewerkingen en oppervlaktebehandelingen worden besproken volgens de projectvereisten.
