Als betrouwbare staalfabrikant en leverancier,RongengbiedtKoudgevormd Z-profielstaalvoor lichtgewicht stalen gebouwen, daken met grote hellingen, magazijnen, werkplaatsen en secundaire structurele frames. De Z-vormige geometrie ondersteunt overlappende verbindingen, terwijl het koudwalsproces consistente afmetingen, efficiënt materiaalgebruik en praktische installatieprestaties oplevert.
Koudgevormd Z-profielstaal is een lichtgewicht structureel profiel dat wordt geproduceerd door het continu walsen van staalstrips bij kamertemperatuur. In tegenstelling tot conventionele warmgewalste constructiedelen zijn koudgevormde Z-profielen ontworpen om bruikbare buigprestaties te bereiken met een relatief laag materiaalgewicht. Dankzij hun verschoven flenzen kunnen aangrenzende gordingen elkaar overlappen, waardoor ze bijzonder praktisch zijn voor doorlopende daksteunconstructies en dakconstructies met grote hellingen.
Inhoudsopgave
- Wat is koudgevormd Z-profielstaal?
- Hoe wordt koudgevormd Z-profielstaal vervaardigd?
- Wat zijn de belangrijkste specificaties?
- Waarom Z-profielstaal gebruiken voor dakgordingen?
- Waar wordt koudgevormd Z-profielstaal gebruikt?
- Hoe moet u de juiste Z-sectie selecteren?
- Z-sectiestaal versus C-sectiestaal
- Welke kwaliteitscontroles zijn belangrijk?
- Veelgestelde vragen
- Conclusie

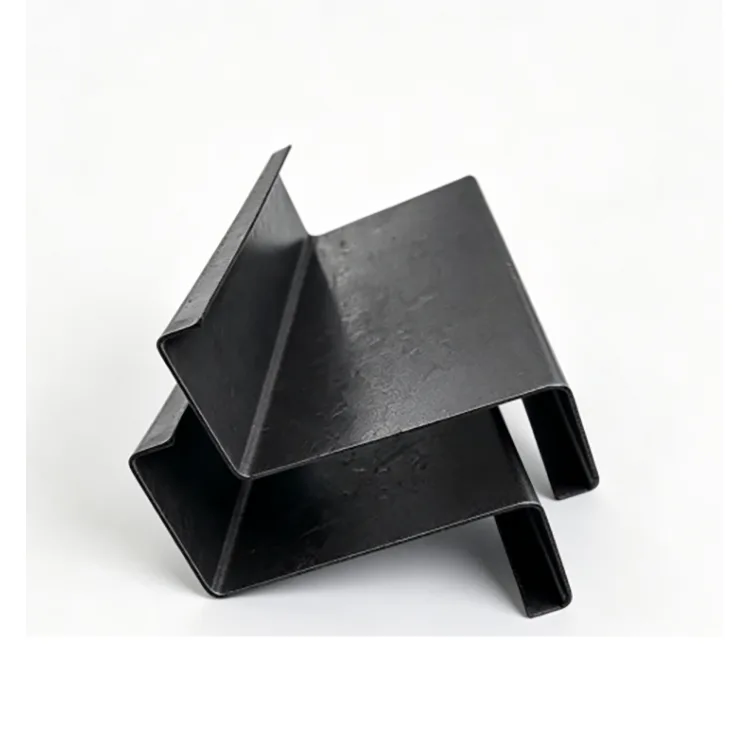

Wat is koudgevormd Z-profielstaal?
Koudgevormd Z-profielstaal is een dunwandig constructiestaalprofiel dat wordt vervaardigd door stalen strip bij kamertemperatuur geleidelijk te vormen tot een Z-vormige dwarsdoorsnede. In plaats van te vertrouwen op warmwalsen bij hoge temperaturen om het uiteindelijke profiel te creëren, gebruikt de productielijn meerdere vormstandaarden om geleidelijk de vereiste geometrie te verkrijgen.
De Z-vormige configuratie is vooral waardevol bij toepassingen met dakgordingen, omdat de verspringende flenzen kunnen overlappen met aangrenzende elementen. Deze opstelling kan bijdragen aan het creëren van een meer continu gordingsysteem rond een daknok en onnodig snijden of aanpassingen tijdens de installatie verminderen.
Voor structurele projecten fungeert Z-profielstaal normaal gesproken als een secundair structureel onderdeel in plaats van als vervanging voor primaire kolommen of balken. Het kan ondersteuning bieden voor dakpanelen en wandsystemen, terwijl het algehele secundaire frame relatief licht blijft.
Hoe wordt koudgevormd Z-profielstaal vervaardigd?
Een consistente geometrie is essentieel voor Z-gordingen omdat sectieafmetingen, rechtheid, torsie, lengte en posities van verbindingsgaten de installatie rechtstreeks kunnen beïnvloeden. Een gecontroleerd rolvormproces speelt daarom een belangrijke rol in de prestaties van het eindproduct.
- Inspectie van stalen rollen:Inkomende staalband wordt vóór productie gecontroleerd om de vereiste materiaalspecificatie te bevestigen.
- Egaliseren en rechttrekken:De spoel is voorbereid op een stabiele invoer in de vormlijn.
- Progressieve rolvorming:Meerdere vormstandaarden vormen de strip geleidelijk in het Z-profiel.
- Snijden met vaste lengte:Servo CNC-apparatuur kan de gevormde secties volgens gespecificeerde afmetingen snijden.
- Automatisch ponsen:Voorgeperforeerde verbindingsgaten kunnen worden geproduceerd wanneer dit door constructietekeningen wordt vereist.
- Rechttrekken:Afgewerkte secties worden aangepast om de rechtheid en verdraaiing te controleren.
- Dimensionale inspectie:Belangrijke afmetingen, wanddikte, lengte en gatposities worden vóór verzending gecontroleerd.
- Bundelen en opbergen:Afgewerkte profielen worden geclassificeerd en gebundeld volgens de ordervereisten.
Deze vooruitstrevende aanpak helpt de consistentie van de afmetingen te behouden tijdens lange productieruns en maakt op maat gemaakte secties met een vaste lengte of voorgeperforeerde secties praktisch voor bouwprojecten.
Wat zijn de belangrijkste specificaties?
Het kiezen van een Z-profiel moet altijd beginnen met het structurele ontwerp en niet simpelweg het grootste beschikbare profiel selecteren. De volgende specificaties bieden een nuttig startpunt voor de projectplanning.
| Item | Typische specificatie | Projectoverweging |
|---|---|---|
| Materiaal | Q235B / Q355B | Geselecteerd op basis van structurele belastingen en technische vereisten |
| Sectiegroottes | Z100–Z300 | De sectiehoogte moet overeenkomen met de overspannings- en belastingsvereisten |
| Wanddikte | 1,2–3,0 mm | Bepaald door constructieberekeningen, overspanning, tussenruimte en belasting |
| Standaard lengte | 6–12 meter | Langere of niet-standaard vaste lengtes kunnen worden aangepast |
| Oppervlak | Natuurlijk zwart staal | Meest geschikt voor droge, gesloten en niet-corrosieve omgevingen |
| Verwerking | Snijden, ponsen, hoeksnijden, hoeksnijden | De verwerking kan volgens tekeningen worden gecoördineerd |
| Toepasselijke norm | GB/T 6728-2017 | Relevante eisen moeten worden bevestigd voor de bestemmingsmarkt |
Waarom Z-profielstaal gebruiken voor dakgordingen?
Directe overlap bij dakranden
Het meest onderscheidende voordeel van een Z-profiel is de offset-flensopstelling. Aangrenzende gordingen kunnen elkaar overlappen, wat vooral handig is wanneer het dakontwerp doorlopende steunelementen rond de nok vereist. Bij grotere dakhellingen kan deze geometrie de aansluiting vereenvoudigen.
Goede sterkte-gewichtsprestaties
Bij koudvervormen ontstaat een sectie met nuttige buigeigenschappen, terwijl het onderdeel relatief licht van gewicht blijft. Voor geschikte toepassingen kan dit de hoeveelheid staal die nodig is voor het secundaire frame verminderen en het transport, het hijsen en de installatie beter beheersbaar maken.
Consistente afmetingen
Progressief rolvormen biedt continue controle over de sectiegeometrie. In combinatie met rechttrekken en dimensionele inspectie helpt dit de consistentie in profielhoogte, flensafmetingen, rechtheid en torsie te verbeteren.
Voorgeperforeerde verbindingsgaten
Verbindingsgaten kunnen vóór levering worden geponst volgens goedgekeurde tekeningen. Dit vermindert de noodzaak van uitgebreid boren op de bouwplaats en kan de installatie-efficiëntie helpen verbeteren wanneer de gatenindeling vooraf nauwkeurig is gedefinieerd.
Kostenefficiëntie voor geschikte binnenprojecten
Natuurlijk zwart koudgevormd Z-profielstaal kan een kosteneffectieve optie zijn voor droge, gesloten gebouwen waar extra corrosiebescherming niet nodig is. Het vermijden van een onnodige beschermende coating kan helpen de materiaalkosten onder controle te houden terwijl de vereiste structurele functie behouden blijft.
Waar wordt koudgevormd Z-profielstaal gebruikt?
Koudgevormd Z-profielstaal is voornamelijk bedoeld voor secundaire frametoepassingen in lichtgewicht constructies. Typische toepassingen zijn onder meer:
- Dakgordingen voor lichtgewicht stalen gebouwen
- Daksystemen voor magazijnen met grote hellingen
- Industriële werkplaatsdaken
- Indoor logistiek en opslagfaciliteiten
- Secundair frame voor dak en muur
- Lichtgewicht stalen behuizingssystemen
- Renovatieprojecten voor fabrieken
- Secundaire draagconstructies voor dakpanelen
Een groot gesloten magazijn kan bijvoorbeeld Z-gordingen gebruiken om dakpanelen te ondersteunen, terwijl gebruik wordt gemaakt van overlappende elementen rond de nok. Bij een binnenrenovatie van een fabriek kunnen lichtgewicht Z-profielen ook een praktische secundaire constructie bieden zonder onnodig structureel gewicht te introduceren.
Hoe moet u de juiste Z-sectie selecteren?
Het aanschaffen van een Z-profiel uitsluitend op basis van de profielmaat kan leiden tot een ongeschikte constructieve oplossing. Kopers moeten de volgende factoren samen evalueren.
1. Dakhelling
Voor dakhellingen boven ongeveer 10° kunnen Z-profielen bijzonder praktisch zijn wanneer overlappende gordingen deel uitmaken van het technisch ontwerp. De uiteindelijke selectie moet echter altijd de constructietekeningen en het verbindingsontwerp volgen.
2. Materiaalkwaliteit
De Q235B is geschikt voor veel algemene lichtgewichttoepassingen, terwijl de Q355B een optie met een hogere sterkte kan bieden voor projecten met grotere overspanningen of veeleisendere wind- en sneeuwbelastingen. De kwaliteit moet samen met de sectieafmetingen en dikte worden geselecteerd.
3. Sectiegrootte
Kleinere profielen zoals Z100–Z140 kunnen geschikt zijn voor lichtere secundaire constructies. Z160–Z200 kan worden overwogen voor veel magazijn- en werkplaatstoepassingen, terwijl Z220–Z300 kan worden geselecteerd wanneer grotere sectieafmetingen vereist zijn door technische berekeningen.
4. Wanddikte
De beschikbare dikte kan variëren van ongeveer 1,2 tot 3,0 mm. De dikte mag echter nooit onafhankelijk worden gekozen. Overspanning, gordingafstand, windbelasting, sneeuwbelasting, verbindingsomstandigheden en constructieberekeningen hebben allemaal invloed op de juiste dikte.
5. Serviceomgeving
Natuurlijk zwart staal is het meest geschikt voor droge, gesloten omgevingen. Gebouwen die worden blootgesteld aan regen, condensatie, zoutnevel, kustlucht, landbouwvocht of corrosieve chemicaliën vereisen doorgaans een geschikte oplossing voor corrosiebescherming, zoals een gegalvaniseerde Z-sectie.
Z-sectiestaal versus C-sectiestaal
Z- en C-profielen worden beide veel gebruikt als secundaire structurele elementen, maar hun geometrieën maken ze geschikt voor verschillende verbindingsopstellingen.
| Vergelijking | Z-sectie staal | C-sectie staal |
|---|---|---|
| Primair gebruik | Dak- en muurgordingen | Dak- en muurgordingen |
| Overlappend | Flenzen ondersteunen directe overlapping | Minder natuurlijk geschikt voor continue overlapping |
| Dakrand | Handig voor doorlopende gordingopstellingen | Hangt sterker af van het verbindingsontwerp |
| Daken met grote hellingen | Bijzonder praktisch als er overlappingen nodig zijn | Kan ook worden gebruikt afhankelijk van het technische ontwerp |
| Ondiepe daken | Kan worden gebruikt | Gemeenschappelijke optie |
| Structurele rol | Secundaire omlijsting / gording | Secundaire omlijsting / gording |
Het belangrijkste verschil is niet alleen het lettervormige profiel. De verschoven flenzen van het Z-profiel bieden een praktisch voordeel wanneer aangrenzende gordingen elkaar moeten overlappen. Voor meer informatie over gerelateerde structurele profielen, zie het assortiment constructiestaalprofielen.
Welke kwaliteitscontroles zijn belangrijk?
Bij Z-gordingen heeft de maatnauwkeurigheid rechtstreeks invloed op de verbindingen met het primaire stalen frame en de dakpanelen. Een professioneel productie- en inspectiesysteem moet zich daarom richten op zowel grondstoffen als afgewerkte profielen.
- Inspectie van staalkwaliteit en inkomende rollen
- Verificatie van de wanddikte
- Controles van sectiehoogte en flensafmetingen
- Inspectie van profielrechtheid en verdraaiing
- Verificatie van de snijlengte
- Inspectie van de positie van het voorgeperforeerde gat
- Controles van de rand- en oppervlakteconditie
- Laatste visuele en dimensionale inspectie vóór verzending
De productieaanpak van Rongheng combineert inspectie van staalrollen, progressieve rolvorming, CNC-snijden, optioneel ponsen, rechttrekken en eindinspectie van de afmetingen. Dit proces helpt bij het leveren van Z-profielen met consistente geometrie voor projectgebaseerde installatie.
Veelgestelde vragen
Vraag 1: Waar wordt koudgevormd Z-profielstaal voornamelijk voor gebruikt?
Het wordt voornamelijk gebruikt als secundair structureel onderdeel, met name dak- en muurgordingen in lichtgewicht stalen gebouwen, magazijnen, werkplaatsen, logistieke voorzieningen en andere geschikte constructies.
Vraag 2: Waarom kiezen voor een Z-profiel in plaats van een C-profiel?
Het belangrijkste voordeel is de verschoven Z-vormige flensconfiguratie, waardoor aangrenzende gordingen elkaar kunnen overlappen. Dit kan met name handig zijn voor doorlopende daksteunconstructies rond nokken en daken met grote hellingen.
Vraag 3: Welke materiaalkwaliteiten zijn beschikbaar?
Veel voorkomende opties zijn Q235B en Q355B. De juiste kwaliteit moet worden bepaald op basis van het structurele ontwerp, de overspanning, de belastingsomstandigheden, de verbindingsvereisten en de toepasselijke specificaties.
Q4: Kan Z-profielstaal worden aangepast?
Ja. Sectieafmetingen, wanddikte, vaste lengte, verbindingsgaten, hoeksneden en schuine eindsneden kunnen worden gecoördineerd volgens projecttekeningen en productievereisten.
Vraag 5: Is natuurlijk zwart Z-profielstaal geschikt voor gebruik buitenshuis?
Natuurlijk zwart Z-profielstaal is vooral geschikt voor droge, gesloten, niet-corrosieve omgevingen. Buiten-, kust-, vochtige, aan regen blootgestelde of chemisch agressieve omgevingen moeten over het algemeen een geschikte, tegen corrosie beschermde optie gebruiken.
Conclusie
Koudgevormd Z-profielstaal biedt een praktische combinatie van lichtgewicht constructie, consistente afmetingen, nuttige buigprestaties en overlappende verbindingsmogelijkheden. Deze eigenschappen maken het bijzonder waardevol voor dakgordingen en secundaire frames in magazijnen, industriële werkplaatsen, logistieke gebouwen en andere geschikte lichtgewicht staalconstructies.
Het juiste product moet worden geselecteerd op basis van de dakhelling, structurele overspanning, materiaalkwaliteit, sectiegrootte, wanddikte, verbindingsontwerp, belastingsomstandigheden en gebruiksomgeving. Voor droge binnengebouwen kunnen natuurlijk zwarte Z-profielen een economische oplossing bieden, terwijl blootgestelde of corrosieve omgevingen gegalvaniseerde of anderszins beschermde profielen nodig kunnen hebben.
Als u Z-gordingen aanschaft voor een nieuw stalen gebouw, een magazijnrenovatie of een dakproject met een grote helling, kan Rongheng standaard- en aangepaste vereisten ondersteunen, waaronder sectieafmetingen, vaste lengtes en voorgeperforeerde verbindingsgaten. Deel uw tekeningen, specificaties, hoeveelheid en toepassingsvoorwaarden met ons team enneem contact met ons opvoor een geschikte koudgevormde Z-profielstaaloplossing en projectofferte.
