Koudgevormd Z-profielstaal

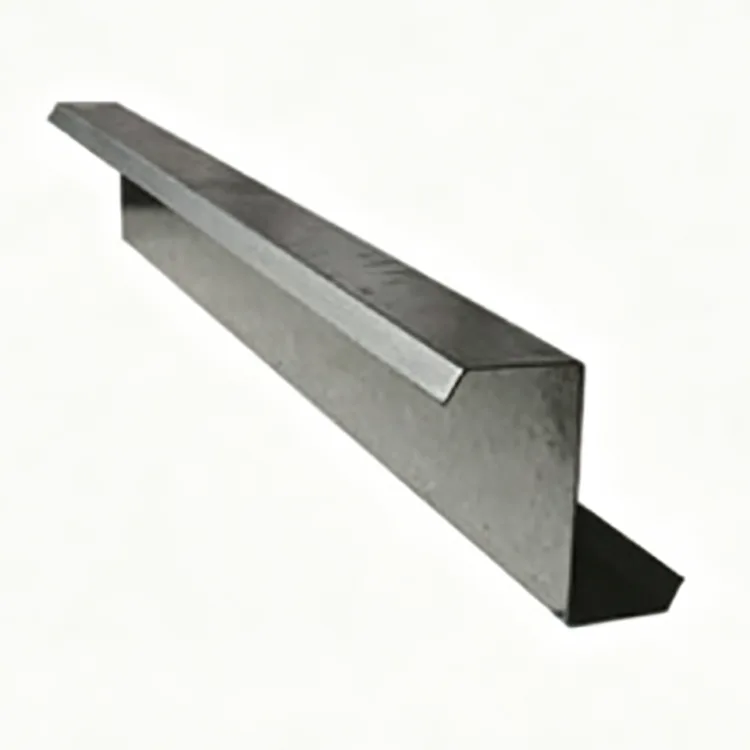

Koudgevormd Z-profielstaal is een koudgevormd dunwandig staalprofiel dat wordt geproduceerd uit warmgewalste staalstrips door middel van continue rolvorming bij kamertemperatuur. De strip passeert meerdere vormstandaarden en wordt geleidelijk gevormd tot een Z-sectie zonder een warmwalsfase bij hoge temperatuur.

Het koudvervormingsproces verbetert de maatvastheid en introduceert ook harding in het staal. Het resulterende profiel combineert een relatief laag gewicht met bruikbare buigprestaties, waardoor het op grote schaal wordt gebruikt voor dak- en muurgordingen in lichtgewicht staalconstructies.

Het Z-vormige profiel heeft nog een praktisch voordeel: door de verspringende flenzen kunnen aangrenzende gordingen elkaar overlappen. Dit is vooral handig op daken met grote hellingen, waar doorlopende gordingen rond de nok nodig zijn.

Aanbevolen omgeving: gesloten binnengebouwen, droge werkplaatsen en magazijnen zonder directe regen, zoutnevel, zuur of alkalisch corrosief vocht.

Productieproces

De productielijn begint met de inkomende inspectie van de staalrol. Na het egaliseren en rechttrekken gaat de strip door meerdere rolvormstations, waar hij geleidelijk wordt gebogen tot de gewenste Z-vormige doorsnede.

Servo-CNC-snijden levert de gespecificeerde staaflengte op, terwijl automatisch ponsen kan worden toegevoegd volgens de structurele tekeningen. De afgewerkte profielen ondergaan vervolgens een richt- en dimensionele inspectie voordat ze worden geclassificeerd, gebundeld en opgeslagen.

Inspectie van staalrollen → nivelleren en rechttrekken → progressief koudwalsen → Z-sectie vormen → servo CNC snijden op vaste lengte → automatisch ponsen → rechttrekken → visuele en dimensionale inspectie → bundelen en opslag

Omdat het profiel progressief wordt gevormd in plaats van geproduceerd door conventioneel warmwalsen, kunnen de sectieafmetingen, rechtheid en gatposities tijdens de productie continu worden gecontroleerd.

Kernspecificaties

Waarom een ​​Z-sectie gebruiken voor dakgordingen?

Directe overlapping op de daknok

Het meest voor de hand liggende verschil tussen een Z-profiel en een C-profiel is de vorm van de flenzen. Dankzij het verschoven Z-profiel kunnen aangrenzende elementen elkaar overlappen, wat kan helpen de continuïteit door de daknok te behouden.

Voor dakhellingen boven 10° zijn Z-gordingen vaak een praktische keuze wanneer overlappende elementen deel uitmaken van het structurele ontwerp. Dit vermindert de noodzaak voor extra zaagwerk en maakt de installatie eenvoudiger.

Goede buigprestaties met een lager gewicht

De Z-vormige doorsnede biedt nuttige profieleigenschappen voor buigen. Gecombineerd met koudversteviging maakt dit het mogelijk een relatief dun gedeelte te gebruiken in geschikte dak- en wandgordingtoepassingen.

Vergeleken met zwaardere traditionele warmgewalste profielen kan het lagere gewicht de transport-, hef- en installatievereisten verminderen.

Consistente rechtheid en gatpositie

De productielijn maakt gebruik van progressief rolvormen, CNC-snijden en vervolgens rechttrekken. Dit helpt de rechtheid en verdraaiing van het profiel onder controle te houden.

Voor gordingen met voorgeponste boutgaten is een nauwkeurige positionering van de gaten belangrijk, omdat fouten de verbinding tussen de gording en het stalen hoofdframe kunnen beïnvloeden. Voorponsen vóór levering kan het snij- en boorwerk ter plaatse verminderen.

Lagere kosten voor droge binnenprojecten

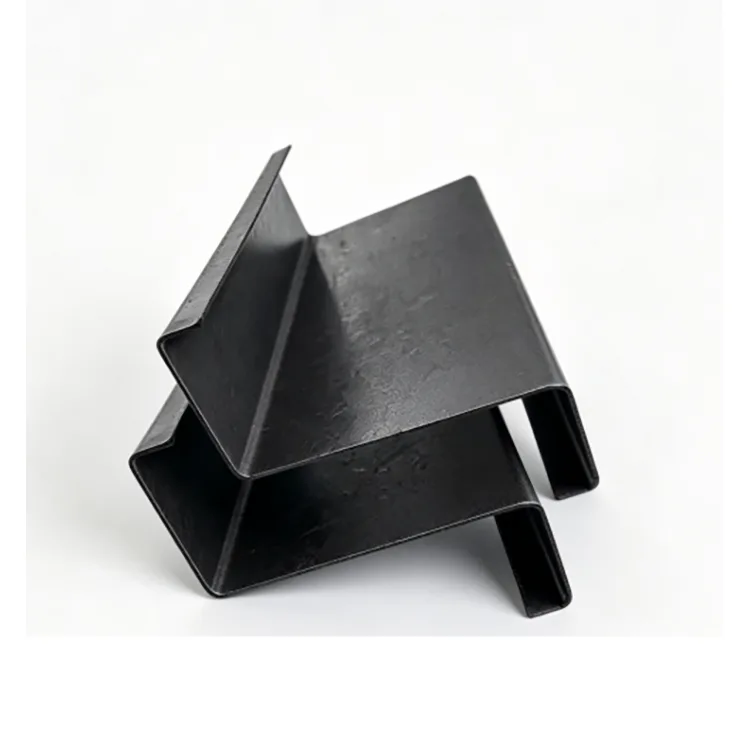

Het standaardproduct wordt geleverd als natuurlijk zwart staal zonder gegalvaniseerde coating. Voor droge, gesloten binnengebouwen waar extra corrosiebescherming niet vereist is, vermijdt dit de extra kosten die gepaard gaan met gegalvaniseerde Z-profielen.

Als het gebouw wordt blootgesteld aan regen, condensatie, zoutnevel of corrosieve media, moet in plaats daarvan een tegen corrosie beschermde versie worden gespecificeerd.

Handig snijden en lassen

Omdat het standaardproduct geen gegalvaniseerde coating heeft, zijn conventionele snij- en laswerkzaamheden eenvoudig. Dit is handig tijdens fabricage- en renovatieprojecten binnenshuis waarbij leden mogelijk plaatselijke aanpassings- of verbindingswerkzaamheden vereisen.

Typische toepassingen

Het product wordt voornamelijk gebruikt voor:

Dakgordingen in lichtgewicht stalen gebouwen

Magazijndaken met grote hellingen

Daksystemen voor industriële werkplaatsen

Indoor logistiek en opslaggebouwen

Secundair frame voor muren en daken

Lichtgewicht stalen behuizingssystemen

Renovatieprojecten voor binnenfabrieken

Het is een secundair structureel onderdeel zoals een gording, in plaats van een vervanging voor de hoofdkolommen of primaire balken van een gebouw.

Echte projecttoepassingen

Case 1: Z-gordingen voor een overdekt logistiek magazijn met grote hellingen

Het project omvatte een gesloten logistiek magazijn van 50.000 m² met een dakhelling van 12°. Het gebouw was volledig omsloten en werd gebruikt in een droge binnenomgeving zonder directe blootstelling aan regen.

De belangrijkste vereisten waren een directe overlapping van de gording ter hoogte van de nok, beheerste kosten voor de staalconstructie, een kortere installatietijd en een verminderd risico op problemen met de uitlijning van de dakpanelen.

Het geselecteerde materiaal was Q355B koudgevormd Z-profielstaal, Z160-Z200, met een wanddikte van 1,8-2,0 mm en voorgestanste boutgaten.

De Z-secties konden elkaar direct overlappen, waardoor de nokelementen continu konden blijven en er minder zaag- en aanpassingswerk ter plaatse nodig was. De installatietijd werd met 30% verkort.

Door het lage torsievermogen van de profielen lagen de stalen dakpanelen met een kleurcoating gelijkmatiger, waardoor de gaten die konden bijdragen aan waterlekkage werden verkleind. De lichtere onderdelen verminderden ook de transport- en hefvereisten, en de totale kosten voor de staalconstructie waren 21% lager dan die van de warmgewalste staaloplossing.

Het project werd geaccepteerd en is zonder roestgerelateerde problemen binnen in bedrijf gebleven.

Case 2: Upgrade van lichtgewicht stalen behuizing in een industriële werkplaats

Het tweede project betrof de renovatie van een oudere fabriek. Er waren nieuwe lichtgewicht stalen behuizingsconstructies nodig in de werkplaats, met een relatief grote dakhelling en een droge, geventileerde binnenomgeving.

Het geselecteerde product was Q235B koudgevormd Z-profielstaal, Z120–Z140.

De leden werden montageklaar geleverd zonder uitgebreide nabewerking. De Z-vormige overlappende structuur paste bij de dakhelling en zorgde voor een vlak en stabiel behuizingssysteem.

De lichtgewicht leden hielpen ook de renovatiekosten onder controle te houden en tegelijkertijd de installatiewerkzaamheden in de bestaande fabriek te verkorten.

Z-sectieselectiegids

Dakhelling:

Voor dakhellingen boven 10° hebben Z-profielen de voorkeur als overlappende gordingen vereist zijn. Voor relatief ondiepe hellingen kunnen, afhankelijk van het constructief ontwerp, ook C-gordingen worden overwogen.

Materiaalkwaliteit:

De Q235B is geschikt voor algemene lichtgewicht gording- en behuizingstoepassingen. Voor grotere overspanningen, hogere wind- of sneeuwbelastingen en strengere structurele vereisten kan de Q355B worden geselecteerd in combinatie met een geschikte sectiegrootte en wanddikte.

Sectiegrootte:

Z100–Z140 kan worden overwogen voor lichtere secundaire dak- en wandconstructies. Z160–Z200 is geschikt voor veel standaard gordingtoepassingen in magazijnen en werkplaatsen. Z220–Z300 kan worden gebruikt waar grotere secties vereist zijn vanwege het structurele ontwerp.

Wanddikte:

Het beschikbare bereik is 1,2–3,0 mm. De uiteindelijke dikte moet worden bepaald op basis van overspanning, gordingsafstand, windbelasting, sneeuwbelasting, verbindingsomstandigheden en structurele berekeningen, in plaats van alleen op basis van de sectiegrootte.

Omgeving:

Voor droge, gesloten binnengebouwen kan natuurlijk zwart Z-staal een kosteneffectieve optie bieden. In werkplaatsen met een hoge luchtvochtigheid of condensatie moet een geschikte roestwerende coating worden overwogen.

Voor buitengebouwen, kustgebieden, aan regen blootgestelde constructies of landbouwschuren wordt de natuurlijke zwart-stalen versie niet aanbevolen. Er moet worden gekozen voor een gegalvaniseerd Z-profiel of een andere corrosiebestendige oplossing.

Koudgevormd Z-profielstaal versus C-profielstaal

De keuze moet uiteindelijk het structurele ontwerp volgen en niet alleen de dakhelling. De overlappende geometrie van de Z-sectie is het belangrijkste praktische voordeel waar doorlopende gordingverbindingen vereist zijn.

Fabriekskwaliteitscontrole

Voor Z-gordingen is maatvastheid bijzonder belangrijk omdat de secties nauwkeurig moeten aansluiten op het stalen hoofdframe en de dakpanelen.

De kwaliteitscontrole omvat daarom de staalrol vóór het vormen, gevolgd door controles tijdens het rolvormen en na het snijden. Belangrijke inspectiepunten zijn onder meer materiaalkwaliteit, sectieafmetingen, wanddikte, rechtheid, torsie, snijlengte, randconditie en positie van het voorgeponste gat.

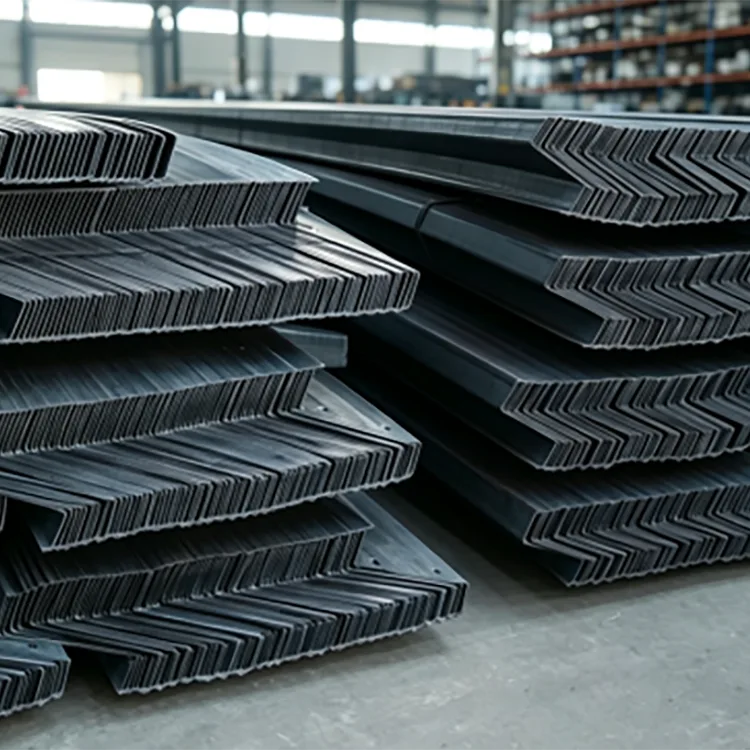

De profielen worden na het vormen rechtgetrokken om restvervorming te verminderen. Vóór verzending worden afgewerkte elementen visueel en dimensionaal geïnspecteerd en vervolgens gebundeld op basis van maat- en ordervereisten.

Bij batchorders helpt het aanhouden van dezelfde materiaalkwaliteit, sectiespecificatie en verwerkingsparameters de consistentie tussen verschillende productiebatches te behouden.

Veelgestelde vragen

Vraag 1: Hoe kies ik tussen Z-profiel- en C-profielstaal?

De belangrijkste overweging is de dak- en aansluitopstelling. Z-profielen zijn vooral handig voor daken waar aangrenzende gordingen elkaar moeten overlappen en door de nok moeten lopen, vooral op grotere dakhellingen. C-profielen hebben een bredere algemene toepasbaarheid en kunnen worden gebruikt voor ondiepere dakhellingen, afhankelijk van het structurele ontwerp.

Vraag 2: Is koudgevormd Z-profielstaal gemakkelijk te draaien?

Een op de juiste manier vervaardigde Z-sectie ondergaat progressief vormen, dimensioneren en rechttrekken om torsie en vervorming binnen de toepasselijke standaardvereisten te beheersen. De geselecteerde sectiegrootte, wanddikte, overspanning en installatiemethode hebben ook invloed op de prestaties.

Vraag 3: Moet de Z-gording voor binnen worden geverfd?

Voor een droge, geventileerde binnenomgeving zonder noemenswaardige condensatie kan het natuurlijke zwarte stalen oppervlak zonder extra coating worden gebruikt als de projectvereisten dit toelaten. Voor vochtige werkplaatsen of ruimtes met frequente condensatie wordt een roestwerende coating aanbevolen.

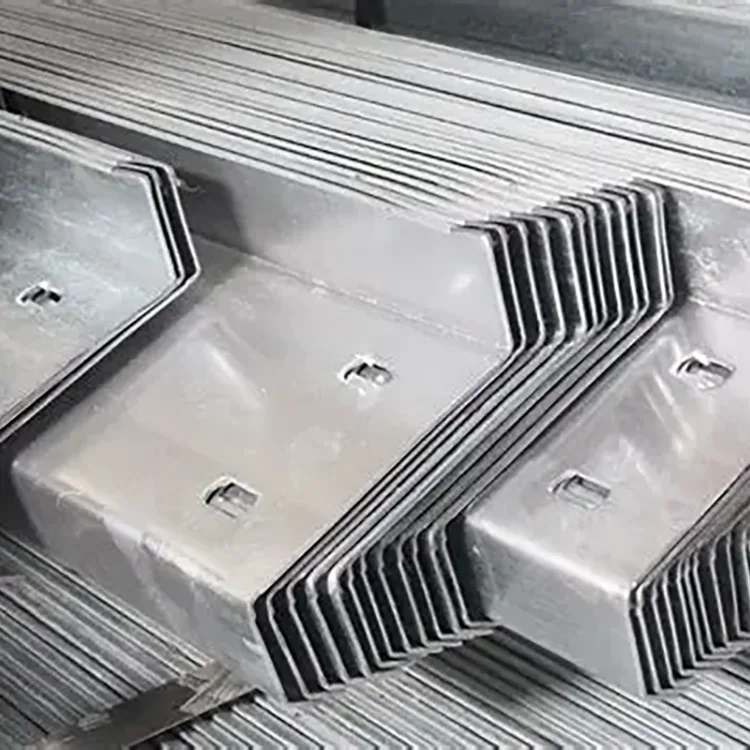

Vraag 4: Kunnen Z-profielen worden geleverd met voorgeperforeerde gaten?

Ja. Boutgaten kunnen worden geponst volgens de constructietekeningen voordat de profielen worden verzonden. Ook hoeksneden en schuine eindsneden kunnen volgens de gewenste verbindingsdetails worden vervaardigd.

Q5: Kan de lengte worden aangepast?

Ja. De standaardlevering ligt over het algemeen binnen 6–12 m, terwijl niet-standaard vaste lengtes kunnen worden geproduceerd volgens de projecttekeningen en snijvereisten.

Vraag 6: Kan natuurlijk zwart Z-profielstaal buiten worden gebruikt?

Het wordt niet aanbevolen voor directe blootstelling aan de buitenlucht, regen, zoutnevel aan de kust of corrosieve omgevingen. Onder deze omstandigheden moeten gegalvaniseerde of anderszins tegen corrosie beschermde Z-profielen worden overwogen.
