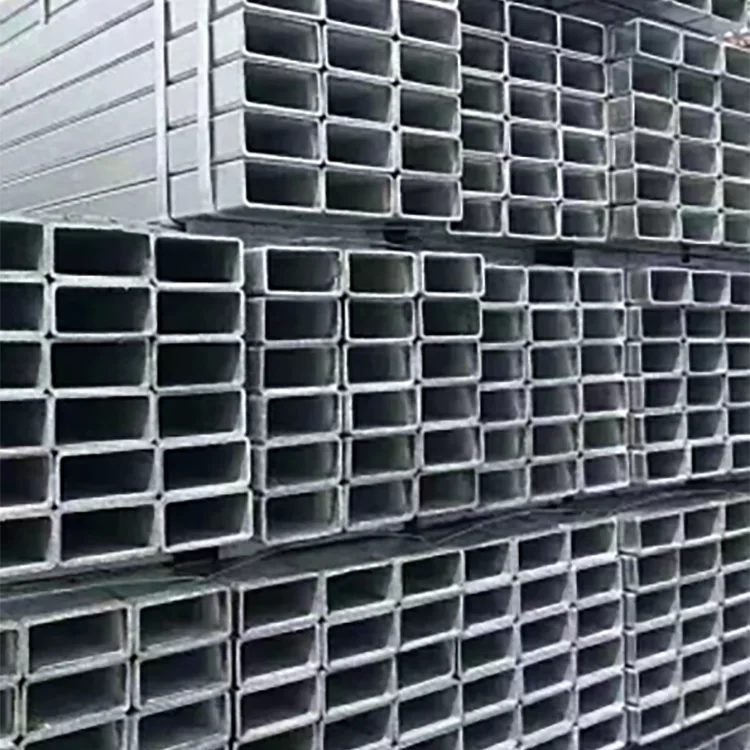

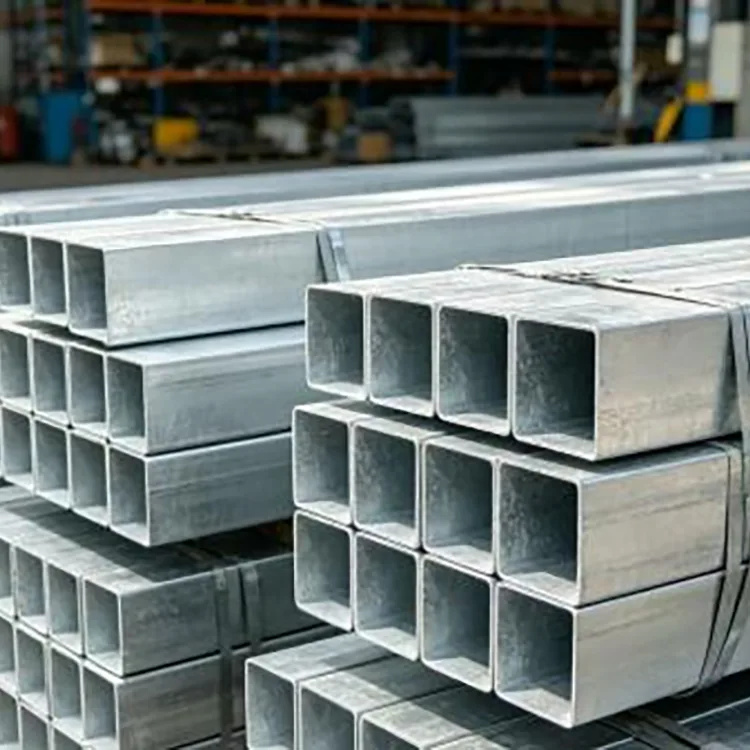

Zink-aluminium-magnesium gecoate rechthoekige stalen buis

Het belangrijkste voordeel van een met zink-aluminium-magnesium gecoate rechthoekige stalen buis is de regelbare breedte-hoogteverhouding. Vergeleken met een ronde buis kan één zijde een breder montageoppervlak bieden; vergeleken met een vierkante buis kan het profiel zo worden gekozen dat het beter past bij de beschikbare installatieruimte en belastingsrichting.

Voor structurele toepassingen wordt de langere zijde doorgaans in de richting geplaatst waar een grotere buigstijfheid vereist is. De werkelijke sectiegrootte en wanddikte moeten nog steeds worden bevestigd op basis van de structurele belasting en overspanning, in plaats van alleen op uiterlijk te worden geselecteerd.

Maatbereik

Speciale aspectverhoudingen, wanddiktes en lengtes kunnen volgens tekeningen en projecteisen worden geproduceerd.

Waarom Zn-Al-Mg-coating gebruiken?

De met zink-aluminium-magnesium gecoate rechthoekige stalen buis biedt bescherming tegen corrosie door een op zink gebaseerde legeringslaag die aluminium en magnesium bevat. Vergeleken met gewone zinkcoatings kan het legeringssysteem in veel buitenomgevingen een verbeterd corrosiegedrag bieden.

Een ander praktisch kenmerk is het gedrag rond kleine beschadigingen aan de coating. Corrosieproducten van de omringende coating kunnen de corrosie van plaatselijk blootliggend staal helpen vertragen. Dit is handig voor producten die moeten worden gesneden, geboord of op een andere manier ter plaatse moeten worden vervaardigd, hoewel grotere beschadigde gebieden en gelaste delen mogelijk nog steeds een geschikte reparatiebehandeling nodig hebben.

Sectie- en wanddikteselectie

Verschillende toepassingen vereisen verschillende combinaties van breedte, hoogte en wanddikte.

Voor lichtere secundaire elementen, uitrustingsframes en hulpsteunen kan een doorsnede van 40 × 60 mm worden overwogen.

Een doorsnede van 50 x 100 mm is geschikt voor veel standaard ondersteunings- en frametoepassingen waarbij een relatief hoge rechthoekige doorsnede de voorkeur heeft.

Grotere secties zoals 60 × 120 mm of 80 × 120 mm kunnen worden overwogen voor zwaardere balken, grotere apparatuurframes en andere toepassingen die een grotere sectiestijfheid vereisen.

Voor zwaardere belastingen of grotere overspanningen kunnen secties van 80 × 160 mm en meer worden gespecificeerd, maar de uiteindelijke maat moet worden geverifieerd door middel van structurele berekeningen.

De wanddikte moet op dezelfde manier worden geselecteerd. Dunwandig materiaal kan voldoende zijn voor lichte kozijnen met korte overspanningen, terwijl secties van 1,8–2,0 mm en dikkere secties vaker worden overwogen voor algemene structurele werkzaamheden buitenshuis. Voor zware belastingen, grote overspanningen en harde wind kan materiaal van 2,5–3,0 mm of dikker nodig zijn.

Typische toepassingen

Fotovoltaïsche projecten

Wordt gebruikt voor PV-steunframes op daken, hulpelementen op zonne-energie en andere fotovoltaïsche constructies voor buiten, waarbij een rechthoekig gedeelte past in de installatie-indeling.

Gordijngevel en decoratieve structuren

De platte vlakken van de rechthoekige buis zijn handig voor frameverbindingen, bekledingssteunen, decoratief staalwerk en architecturale constructies.

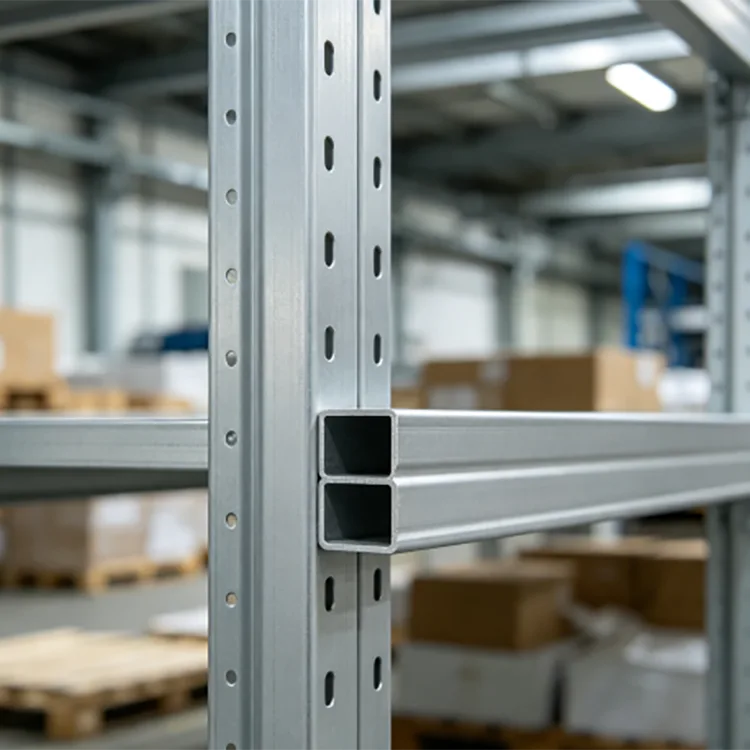

Frames voor industriële apparatuur

Van toepassing op automatiseringsapparatuur, magazijnsystemen, productielijnframes, werkstations en ondersteunende structuren voor machines.

Gemeentelijke en Infrastructuurprojecten

Gebruikt voor vangrailframes, loopbrugsteunen, verlichtingsconstructies, hulpbrugcomponenten en ander buiten vervaardigd staalwerk.

Fabrieken en landbouwstructuren

Geschikt voor secundaire stalen balken, kasframes, apparatuurschuilplaatsen, landbouwconstructies en beschermende frames.

Oppervlakte en fabricage

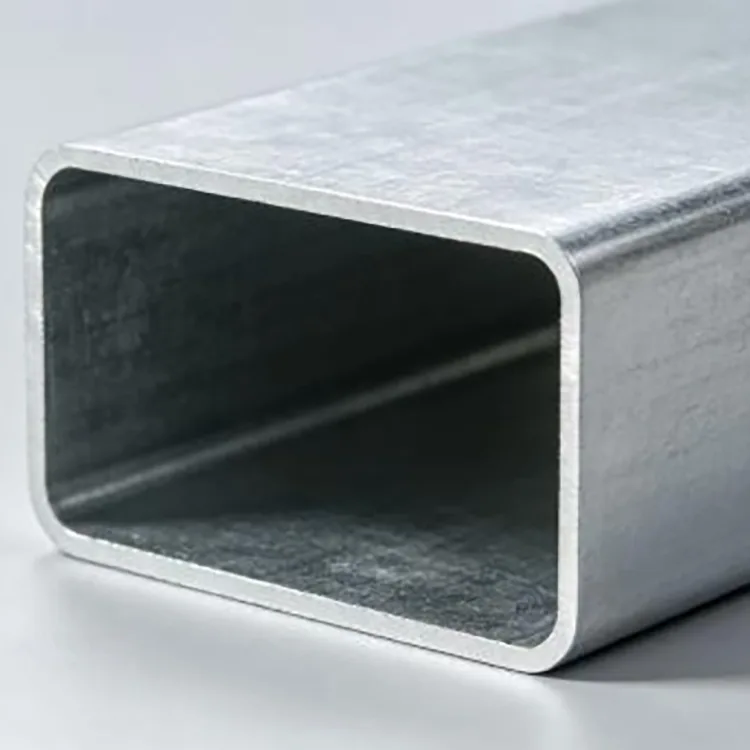

Het standaardoppervlak is doorgaans mat zilvergrijs met een relatief uniform uiterlijk. De buis kan worden geleverd voor directe montage of kan vóór verzending worden verwerkt.

Beschikbare fabricagemogelijkheden omvatten snijden op vaste lengte, boren, eindvoorbereiding, afschuinen en andere bewerkingen. Lassen is ook mogelijk, maar de coating in het verwarmde gebied zal worden aangetast en moet worden behandeld volgens de corrosiebeschermingseisen van het project.

Bij grote projecten kan voorsnijden en voorboren het werk op de locatie verminderen en de installatie-efficiëntie verbeteren.

Productiecontrole

De rechthoekige buis is gevormd uit met Zn-Al-Mg gecoate staalstrips door middel van rolvormen en hoogfrequent lassen, gevolgd door op maat maken, rechttrekken en snijden.

De productiecontrole richt zich op stripdikte, sectieafmetingen, hoekgeometrie, rechtheid, lasconditie en coatingkwaliteit. Bij structurele bestellingen worden deze parameters vóór verzending gecontroleerd aan de hand van de overeengekomen productspecificatie.

Corrosie Milieu

Zink-aluminium-magnesium gecoate rechthoekige stalen buis is geschikt voor veel buiten- en vochtige omgevingen, maar de keuze van de coating moet de werkelijke blootstelling weerspiegelen.

De levensduur kan niet alleen op basis van het coatingtype worden bepaald. Zoutconcentratie, vochtigheid, verontreinigende stoffen, coatingmassa, sectiedikte, verwerking en onderhoud hebben allemaal invloed op de werkelijke duurzaamheid.

Kwaliteitsinspectie

Kwaliteitscontrole kan sectieafmetingen, wanddikte, rechtheid, hoekconditie, lasuiterlijk, laagdikte en oppervlakteconditie omvatten.

Voor constructieve projecten kunnen materiaalcertificaten en mechanische-eigenschapsrapporten worden verstrekt volgens de overeengekomen specificatie. Aanvullende corrosie- of zoutsproeitests kunnen worden geregeld als dit deel uitmaakt van de acceptatievereisten van de klant.

Inkoopinformatie

Geef voor een offerte de volgende informatie op:

Sectiegrootte: bijvoorbeeld 40 × 60 mm of 50 × 100 mm

Wanddikte: zoals 1,5 mm, 2,0 mm of 3,0 mm

Staalsoort: S390GD+ZM, S420GD+ZM of S550GD+ZM

Lengte: 6 m of op maat

Aantal: stuks of totaalgewicht

Toepassing: PV, vliesgevel, apparatuurframe, kas of structureel gebruik

Verwerking: snijden, boren, lasvoorbereiding of andere vereisten

Voor projecten met overspanning, windbelasting of andere structurele vereisten helpen tekeningen of belastinginformatie bij het bevestigen van de juiste sectie.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen rechthoekige buis en vierkante buis?

Een rechthoekige buis heeft verschillende breedte- en hoogtematen, waardoor er meer flexibiliteit ontstaat wanneer de beschikbare inbouwruimte of belastingsrichting een specifieke aspectverhouding vereist. Een vierkante buis heeft gelijke zijden en wordt vaak gebruikt daar waar de belastings- en aansluitomstandigheden meer symmetrisch zijn.

Vraag 2: Waarom is de rechthoekige stalen buis met zink-aluminium-magnesiumcoating geschikt voor rechthoekige buitenbuizen?

De zink-aluminium-magnesiumcoating biedt corrosiebescherming en heeft een nuttig gedrag bij plaatselijke coatingschade. Dit maakt het een praktische optie voor veel buitenconstructies, inclusief PV-systemen en apparatuurframes.

Vraag 3: Kan de rechthoekige buis worden gesneden en gelast?

Ja. Snijden, boren en lassen zijn mogelijk. Omdat deze handelingen de coating lokaal aantasten, moet de vereiste bescherming voor blootgestelde delen en lassen worden bepaald op basis van de omgeving en projectspecificatie.

Vraag 4: Welke wanddikte moet ik kiezen?

Het hangt af van de belasting, overspanning, ondersteuningsomstandigheden en installatieomgeving. Bij lichte secundaire frames kunnen dunnere wanden worden gebruikt, terwijl constructies met grote overspanningen, zware lasten of harde wind doorgaans dikkere wanden vereisen. De sectieberekening moet vóór de definitieve selectie worden voltooid.

Vraag 5: Kunnen speciale rechthoekige verhoudingen worden aangepast?

Ja. Naast standaardafmetingen zoals 30×20 mm tot 200×100 mm kunnen speciale breedte-hoogteverhoudingen, wanddiktes en vaste lengtes worden besproken volgens productiemogelijkheden en tekeningen.

Vraag 6: Is het geschikt voor fotovoltaïsche projecten aan de kust?

Het kan worden gebruikt voor PV-structuren aan de kust, maar de coatingspecificatie moet worden gekozen op basis van de plaatselijke blootstelling aan zout en de vereiste levensduur. Zware maritieme omgevingen kunnen een hoger coatingniveau of extra corrosiebescherming vereisen.

Vraag 7: Kunt u voorgesneden of voorgeboorde rechthoekige buizen leveren?

Ja. Snijden, boren, afschuinen, afschuinen en andere fabricage kunnen vóór verzending worden geregeld om de verwerkingswerkzaamheden op de installatielocatie te verminderen.
