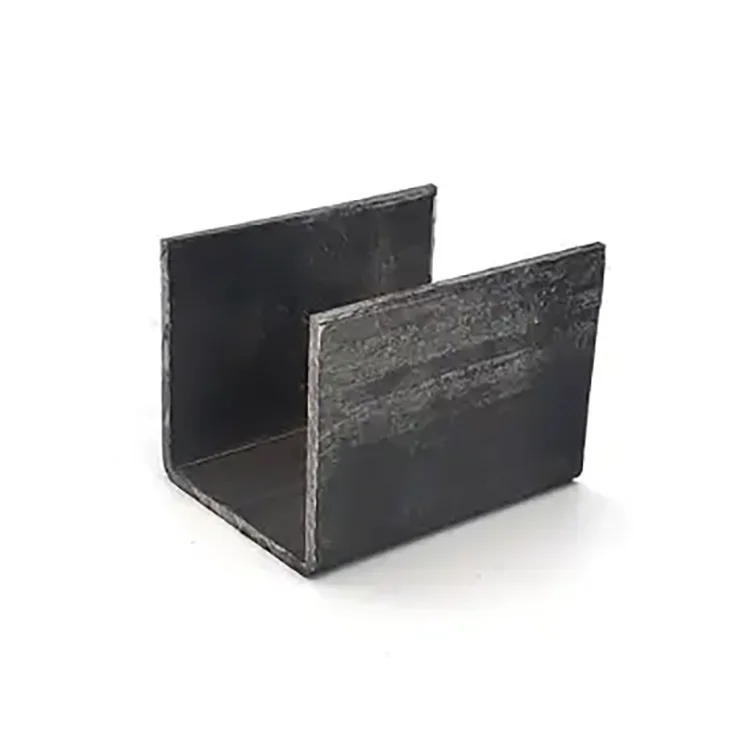

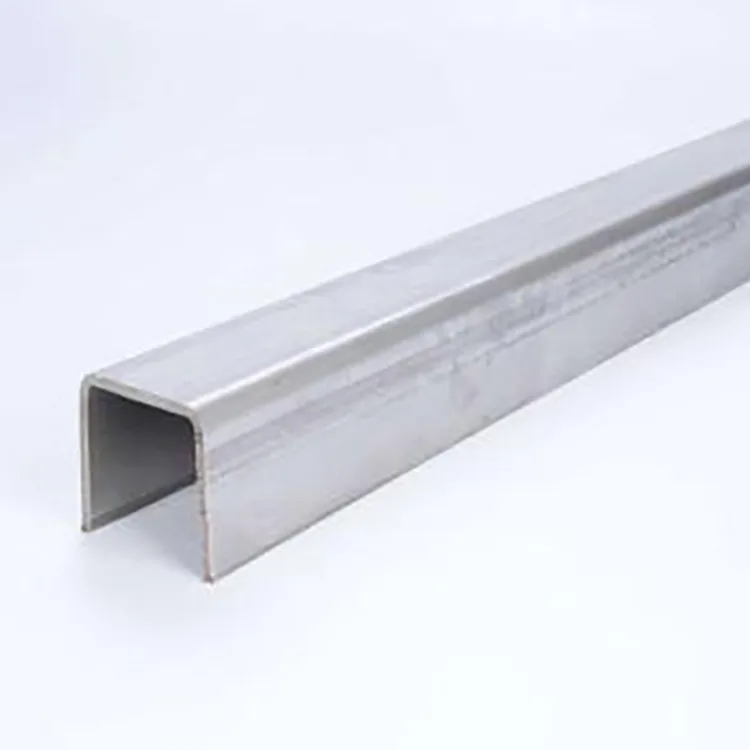

Koudgevormd U-kanaal

Het koudgevormde U-kanaal is ontwikkeld voor projecten waarbij traditioneel kanaalstaal te zwaar en kostbaar is, terwijl vierkante of rechthoekige buizen duurder of minder handig zijn voor bevestiging en positionering. Het profiel is gemaakt van kwaliteitsstaalstrips door middel van geïntegreerd koudvervormen bij kamertemperatuur, heeft een regelmatige U-vormige groef, open toegang en nauwkeurige positionering.

Vergeleken met C- en Z-profielen, die voornamelijk worden gebruikt als dak- en muurgordingen, is U-kanaalstaal beter geschikt voor steunen, bevestigingskanalen, apparatuurbasissen, ingebedde onderdelen, buissteunen, geleidingsconstructies en kastframes. De open groef maakt het ook gemakkelijk voor vastschroeven, klemmen, geleiden en positioneren tijdens de installatie.

Om deze reden is het bijzonder geschikt voor droge werkplaatsen binnenshuis, gesloten fabrieken en andere niet-corrosieve omgevingen zonder regen, zoutnevel of blootstelling aan zuren en alkaliën, vooral waar de materiaalkosten en de installatie-efficiëntie onder controle moeten worden gehouden.

Technische specificaties

Standaard productieproces

De productie begint met de inkomende inspectie van de stalen spoel, gevolgd door het automatisch nivelleren en rechttrekken om de materiaalspanning te verminderen. De strip passeert vervolgens meerdere rolvormstations om geleidelijk het U-vormige gedeelte te creëren, gevolgd door nauwkeurige afmetingen, servo-CNC-snijden op vaste lengte en optioneel automatisch ponsen of hoeksnijden.

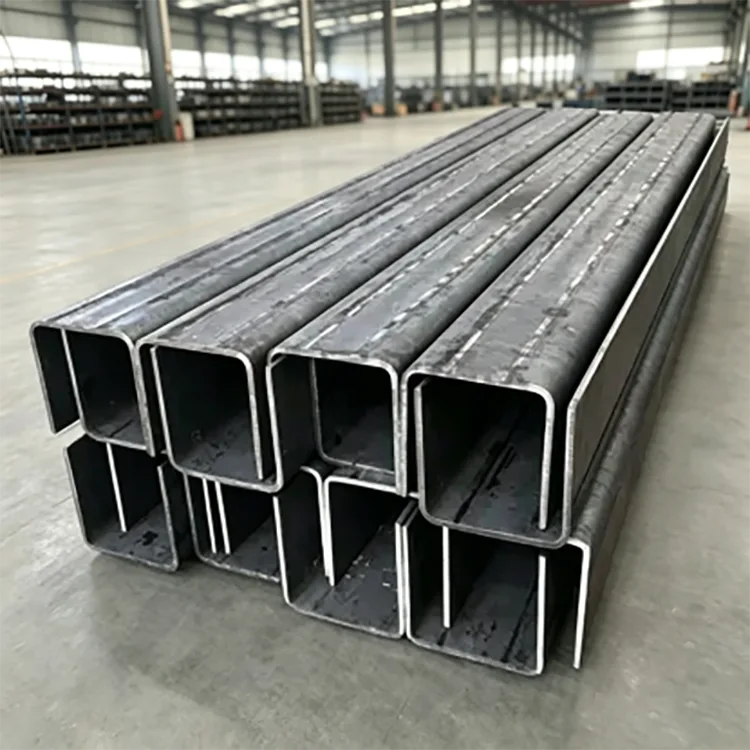

De afgewerkte profielen worden opnieuw rechtgetrokken voordat ze volledig visueel en dimensionaal worden geïnspecteerd, gebundeld en opgeslagen.

Inspectie van staalrollen → nivelleren en rechttrekken → progressief koudwalsen → U-sectie op maat maken → CNC-snijden op vaste lengte → ponsen/hoeksnijden → secundair rechttrekken → dimensionale en visuele inspectie → bundelen en opslag

In tegenstelling tot warmgewalste profielen wordt bij dit proces geen walsfase bij hoge temperatuur gebruikt. Hiermee kunnen de profielafmetingen, rechtheid, gatposities en randgeometrie worden gecontroleerd tijdens continu vormen, wat handig is voor projecten die een nauwkeurige montage vereisen.

Wat U Channel Steel anders maakt

Lichtgewicht ontwerp met lagere totale kosten

Koudvervormen verhoogt de sterkte van het staal door middel van harding, waardoor bij geschikte toepassingen een dunner wandgedeelte kan worden gebruikt in plaats van een zwaarder traditioneel kanaal. Het resultaat is een lager staalverbruik en lagere transport-, hef- en installatiekosten.

Bij typische lichte en middelzware ondersteuningstoepassingen kan het koudgevormde ontwerp meer dan 30% lichter zijn dan traditioneel kanaalstaal, waardoor de materiaal-, vracht- en arbeidskosten worden verlaagd.

U-vormige groef voor bevestiging en positionering

Het open U-vormige gedeelte is een van de belangrijkste praktische voordelen. Het biedt een handig oppervlak voor sleufbevestiging, geleiding, begrenzing, positionering van apparatuur, pijpklemmen en ingebedde constructies.

Ook hier wijkt de doorsnede af van C- en Z-staal. C- en Z-profielen worden doorgaans gekozen voor gordingen, terwijl U-kanaalstaal vaker wordt gebruikt waar het profiel zelf moet functioneren als steun-, basis-, geleidings- of bevestigingskanaal.

Maatnauwkeurigheid voor directe montage

De profielen worden gevormd op een automatische rolvormlijn en ondergaan maat- en richtprocessen. Hierdoor blijven consistente sectieafmetingen, rechte randen en gecontroleerd draaien behouden.

Voor projecten waarbij gebruik wordt gemaakt van voorgeperforeerde gaten of elementen met een vaste lengte, is het de bedoeling om componenten te leveren die direct kunnen worden geassembleerd in plaats van dat ze herhaaldelijk ter plaatse moeten worden gesneden of gecorrigeerd.

Gemakkelijk snijden, lassen en boren

Het natuurlijke zwarte stalen oppervlak heeft geen gegalvaniseerde coating waarmee rekening moet worden gehouden tijdens het snijden of lassen. Het materiaal kan worden gesneden, geboord, gelast of gebogen volgens de fabricagevereisten.

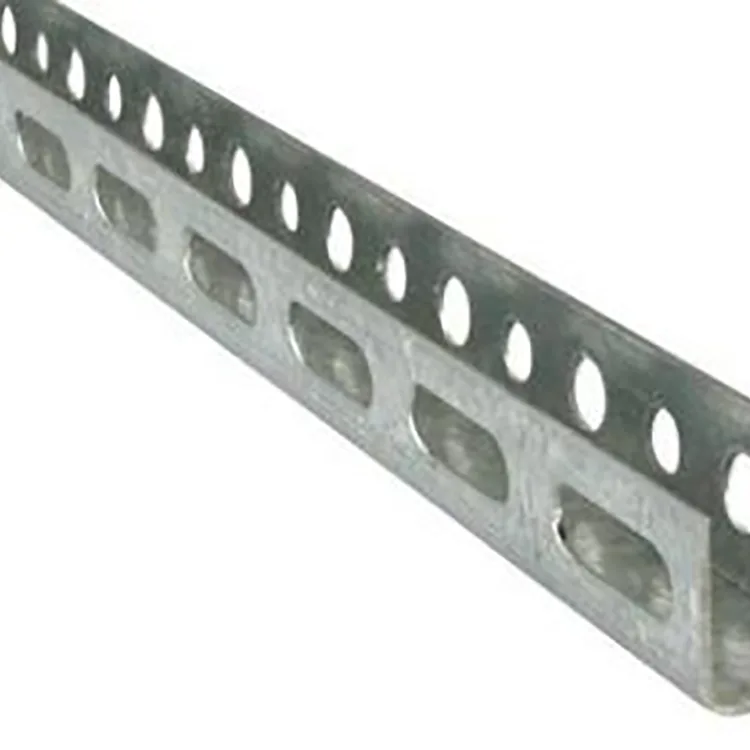

Voorgeperforeerde gaten, sleuven, hoekuitsnijdingen en secties met een vaste lengte kunnen ook vóór verzending worden geproduceerd, waardoor de hoeveelheid verwerking op locatie die nodig is voor renovatie- en apparatuurondersteunende projecten wordt verminderd.

Schoon gedeelte en regelmatige verschijning

Een goed gevormd U-profiel heeft een vlak oppervlak, regelmatige randen en een consistente geometrie. Na montage kunnen de componenten gelijkmatige tussenruimtes en een nette algehele uitstraling behouden, waardoor ze niet alleen geschikt zijn voor functioneel staalwerk, maar ook voor zichtbare binnenconstructies, werkplaatsen en tentoonstellings- of showroomruimtes.

Veelvoorkomende projectproblemen oplossen

Lagere materiaal- en installatiekosten:

Het koudgevormde dunwandige ontwerp kan het gewicht met meer dan 30% verminderen in vergelijking met traditioneel kanaalstaal, waardoor de transport-, hef- en arbeidskosten kunnen worden verlaagd.

Minder sitecorrectie:

CNC-rolvormen en richten zorgen voor consistente afmetingen en rechtheid, waardoor snij-, boor- en correctiewerkzaamheden na levering worden verminderd.

Snellere installatie:

De standaard U-vormige groef kan direct worden gebruikt voor bevestiging, geleiding, ondersteuning en positionering. Met voorgeperforeerde gaten of sleuven kunnen veel componenten worden gemonteerd zonder extra fabricage ter plaatse.

Beter geschikt voor lichtgewicht constructies:

Harden door koud vervormen verbetert de sterkte van het gevormde profiel, waardoor het geschikt wordt voor lichte en middelzware belastingsteunen, uitrustingsbeugels, pijpsteunen en behuizingsconstructies, wanneer het profiel correct is geselecteerd voor de belasting.

Echte projecttoepassingen

Geval 1: Apparatuurondersteuningssysteem voor een slimme productiewerkplaats

Het project omvatte een moderne, intelligente productiewerkplaats met een droge, stofarme binnenomgeving. De klant had een groot aantal bevestigingsbeugels voor apparatuur en pijpsteunframes nodig, met vereisten voor structurele stabiliteit, hoge vlakheid en gecontroleerde projectkosten.

Het geselecteerde materiaal was Q235B koudgevormd U-kanaal, U100–U140, met een wanddikte van 1,5–2,0 mm en voorgestanste positioneringsgaten.

De U-vormige groef voldeed aan de vereisten voor positionering van de apparatuur en pijpbevestiging zonder extra laswerk op locatie. De installatie-efficiëntie nam met 40% toe, terwijl het lichtgewicht ontwerp de transport- en hefvereisten verminderde. Vergeleken met de traditionele kanaal-staaloplossing werden de totale projectkosten met 23% verlaagd.

De hoge profielvlakheid hielp ook installatieafwijkingen rond de apparatuur te voorkomen. Het voltooide ondersteuningssysteem bleef stabiel en vrij van loslating, met een nette werkplaatsindeling en eenmalige projectacceptatie.

Geval 2: Structurele upgrade van een oudere fabriek binnenshuis

Een oudere industriële fabriek had nieuwe binnenwanden, apparatuursteunen en pijpbevestigingsconstructies nodig. Omdat het bestaande gebouw een beperkt draagvermogen had, waren zware staalprofielen niet geschikt voor de renovatie.

Bij het project werd gebruik gemaakt van Q235B koudgevormde U-kanalen in meerdere maten, afhankelijk van de verschillende ondersteuningsvereisten.

Het lichtgewicht gedeelte hielp om aan de belastingsbeperkingen van het bestaande gebouw te voldoen zonder de structurele belasting onnodig te vergroten. De compacte vorm was ook eenvoudiger te installeren in kleine ruimtes rond bestaande apparatuur en leidingwerk.

Na de installatie boden de verbeterde structuren een stabiele ondersteuning met behoud van een strakke lay-out, waardoor het U-kanaal geschikt werd voor lichtgewicht binnenrenovatie van fabrieken.

Hoe u het juiste U-kanaal selecteert

Per omgeving:

Het wordt voornamelijk aanbevolen voor droge, geventileerde binnenomgevingen zonder directe regen of corrosieve blootstelling. Voor vochtige werkplaatsen moet een extra roestwerende primer worden overwogen. Buiten, zoutnevel en sterk corrosieve omgevingen vereisen een geschikte beschermende coating of een ander staalprofiel.

Op materiaal:

Q235B is geschikt voor algemene lichte steunen, beugels en behuizingsconstructies. Q355B wordt aanbevolen wanneer een hogere sterkte vereist is, zoals grotere overspanningen, zwaardere apparatuurbasissen of versterkingswerkzaamheden.

Op sectiegrootte:

U80–U120 kan worden gebruikt voor kleinere leiding- en apparatuursteunen. U140–U200 is geschikt voor hoofdbehuizingsconstructies en rackbases. Voor zwaardere wapening en grotere bases kunnen grotere secties zoals U250–U300 worden overwogen, afhankelijk van de werkelijke belasting.

Op wanddikte:

0,8–1,2 mm wordt doorgaans gebruikt voor lichte positionering en niet-dragende toepassingen; 1,5–2,0 mm is geschikt voor reguliere draagconstructies; 2,5–3,0 mm is bedoeld voor zwaardere ondersteunings- en verstevigingstoepassingen.

De uiteindelijke sectiegrootte moet worden bevestigd op basis van overspanning, belasting, bevestigingsmethode en installatieomstandigheden, in plaats van alleen op profielgrootte te worden geselecteerd.

Oppervlakte- en applicatieomgeving

Het standaardproduct wordt geleverd als natuurlijk zwart staal zonder gegalvaniseerde coating. Dit maakt het achteraf snijden, lassen en boren eenvoudig en stelt de koper in staat om indien nodig primer, verf of een andere geschikte oppervlaktebehandeling aan te brengen.

Het product is het meest geschikt voor:

Droge binnenfabrieken en werkplaatsen

Ondersteuningsframes voor apparatuur

Ondersteuningsconstructies voor buizen en kabels

Uitrustingsbasissen

Binnenwanden en behuizingen

Ingebedde stalen componenten

Geleidings- en positioneringsstructuren

Lichtgewicht stalen renovatieprojecten

Voor buitenconstructies, kustgebieden, aanhoudende vochtigheid of omgevingen die zijn blootgesteld aan zuren en alkaliën moet vóór de productie corrosiebescherming worden gespecificeerd.

Aangepaste verwerking en bulklevering

Het U-kanaal kan worden geproduceerd volgens projecttekeningen en is niet beperkt tot standaard voorraadformaten. Beschikbare bewerkingen omvatten voorgeperforeerde gaten, sleuven, hoeksnijden, schuin snijden, snijden op vaste lengte en niet-standaard afmetingen.

Voor projecten waarbij gebruik wordt gemaakt van herhaalde ondersteuningscomponenten kan voorbewerking het snijden en boren op de locatie verminderen. Kopers kunnen bij het aanvragen van een offerte tekeningen, sectieafmetingen, gatafstanden, lengtevereisten en materiaalkwaliteit verstrekken.

Voor grotere bestellingen kan de productie worden geregeld volgens de gewenste maatcombinatie en leveringsschema, waarbij maatinspectie wordt uitgevoerd vóór bundeling en verzending.

Fabriekskwaliteitscontrole

Kwaliteitscontrole begint met de binnenkomende staalrol, waar de materiaalkwaliteit en de fundamentele afmetingen worden gecontroleerd voordat ze worden gevormd.

Tijdens de productie zijn de belangrijkste controlepunten het nivelleren van de strip, de rolvormstabiliteit, sectieafmetingen, rechtheid, gatpositie en snijlengte. Na het vormen worden de profielen secundair rechtgetrokken en een laatste visuele en dimensionale inspectie uitgevoerd.

Er wordt bijzondere aandacht besteed aan torsie, vervorming, randconditie en consistentie tussen batches. Bij voorgeperforeerde producten worden ook de gatpositie en -afstand gecontroleerd, omdat deze afmetingen rechtstreeks van invloed zijn op de installatie.

Deze productieaanpak is belangrijk voor projecten waarbij het geleverde U-kanaal moet overeenkomen met de tekeningen en moet worden geassembleerd met andere gefabriceerde componenten zonder herhaalde correcties ter plaatse.

Veelgestelde vragen

Vraag 1: Is koudgevormd U-kanaal sterker dan gewoon kanaalstaal?

Voor geschikte lichte en middelzware toepassingen introduceert koudvervormen verharding en kan het gevormde materiaal een hogere sterkte bieden. Het profiel is ook dimensionaal regelmatig en bestand tegen vervorming als het op de juiste manier wordt geselecteerd en geïnstalleerd. Voor zwaar belaste primaire constructies moet de vereiste belastingsberekening bepalen of een zwaarder kanaal of een profiel met hoge sterkte noodzakelijk is.

Vraag 2: Kan U-kanaal traditioneel kanaalstaal vervangen?

Het kan traditioneel kanaalstaal vervangen in veel lichte en middelzware toepassingen, zoals steunen, beugels, behuizingen, ingebedde structuren en apparatuurbasissen. Het mag niet automatisch zware primaire balken of constructies vervangen die onderhevig zijn aan aanzienlijke schokken of geconcentreerde belastingen.

Vraag 3: Kunt u gaten vooraf ponsen en niet-standaard lengtes snijden?

Ja. Voorponsen, hoeksnijden, gleuffrezen, hoeksnijden en afwijkende vaste lengtes kunnen volgens tekening worden geproduceerd. Hierdoor kunnen de componenten gereed voor montage aankomen.

Vraag 4: Wat is het verschil tussen U-kanaal- en C/Z-gordingsecties?

C- en Z-profielen worden vooral gebruikt voor dak- en muurgordingen. U-profielen worden vaker gebruikt voor steunen, basissen, ingebedde onderdelen, bevestigingskanalen, geleiders en positioneringsstructuren. De selectie moet de feitelijke structurele functie volgen.

Vraag 5: Zal ​​koudgevormde U-kanaal gemakkelijk verdraaien of vervormen?

Een op de juiste manier vervaardigde sectie wordt in meerdere stappen gevormd, op maat gemaakt en rechtgetrokken om torsie en vervorming onder de toepasselijke standaardvereisten te houden. Het juiste materiaal, de juiste wanddikte, sectiegrootte en installatiemethode zijn ook belangrijk voor het behouden van de maatvastheid tijdens gebruik.

Vraag 6: Wat is beter, Q235B of Q355B?

Q235B is geschikt voor algemene lichte ondersteunings- en behuizingstoepassingen. Q355B biedt een hogere sterkte en is beter geschikt voor zwaardere apparatuurbases, grotere overspanningen en wapeningswerkzaamheden wanneer het structurele ontwerp dit vereist.

Vraag 7: Kan het oppervlak worden gegalvaniseerd of geverfd?

Ja. Het standaardproduct is natuurlijk zwart staal, zodat het kan worden verwerkt met een geschikte primer, verf, poedercoating of galvanisatie, afhankelijk van de projectomgeving en corrosie-eisen.
