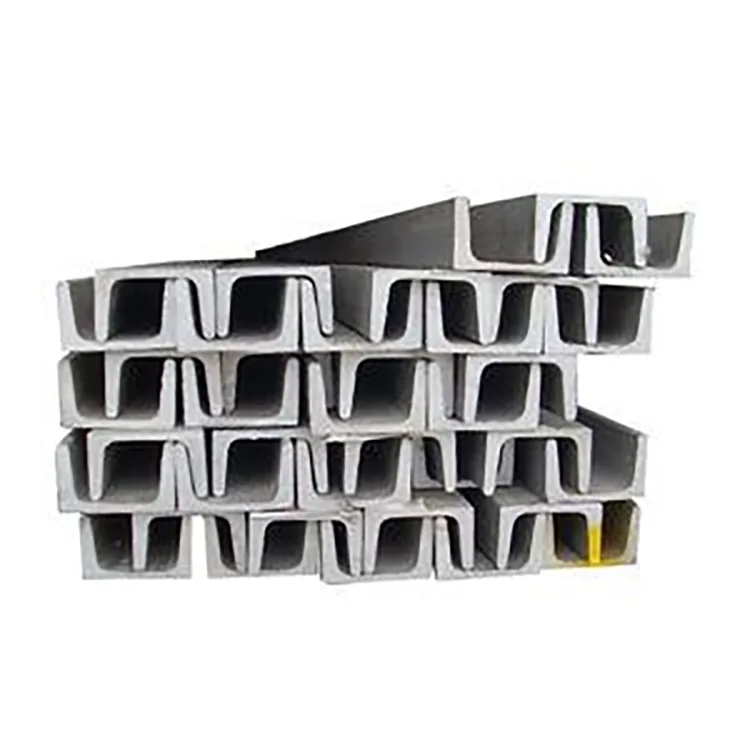

Gegalvaniseerd U-kanaal

Er wordt gekozen voor een gegalvaniseerd U-kanaal wanneer een project een open stalen profiel nodig heeft voor het bevestigen, positioneren of ondersteunen van componenten buiten, in plaats van een gesloten buis of een conventionele C/Z-gording.

Het U-vormige gedeelte creëert een doorlopende basis en zijflenzen voor bouten, klemmen en verbinden. Het wordt vaak gebruikt voor apparatuurbases, pijpsteunen, fotovoltaïsche constructies, buitenframes, ingebedde steunen en gemeentelijke installaties.

De productievolgorde is belangrijk. De staalband wordt eerst gerolvormd tot het gewenste U-profiel, gevolgd door snijden en ponsen. Het voltooide profiel wordt vervolgens chemisch voorbehandeld en thermisch verzinkt. Deze aanpak vermijdt het buigen van een gegalvaniseerde strip in de uiteindelijke vorm en biedt zinkbescherming aan het gevormde gedeelte, inclusief de binnenkant van het U-kanaal.

Voor buitenprojecten is de juiste combinatie niet simpelweg ‘dikker zink = beter’. De sectiegrootte, staalkwaliteit, wanddikte, structurele belasting, blootstellingsomgeving en verwachte gebruiksperiode moeten samen worden overwogen.

Sectie Geometrie is belangrijk

Het belangrijkste voordeel van een U-kanaal is de open geometrie.

Het onderste gedeelte biedt een doorlopend draagvlak, terwijl de twee zijflenzen kunnen worden gebruikt voor boutverbindingen, klemmen, beugels en positioneringscomponenten. Dit maakt het handig als installateurs toegang tot de aansluiting vanaf de open zijde nodig hebben.

Vergeleken met een C- of Z-profiel is een U-kanaal over het algemeen handiger voor apparatuurbasissen, pijpsteunen en positioneringsconstructies. C- en Z-secties worden vaker geselecteerd op basis van hun structurele gedrag als gordingen of framedelen.

Voor een project waarbij fotovoltaïsche apparatuur, buitenpijpleidingen of machinesteunen betrokken zijn, kan het U-profiel daarom de behoefte aan extra gefabriceerde beugels verminderen.

Technische specificaties

Waarom eerst vormen en later verzinken?

Voor dit type product moeten het vormen en de meeste fabricage voltooid zijn vóór het thermisch verzinken.

De productieroute is:

Strippeninspectie → Egaliseren → U-profiel rolvormen → CNC snijden → Ponsen en hoekbewerking → Richten → Ontvetten → Beitsen → Fluxen → Drogen → Thermisch verzinken → Koelen/passiveren → Zinkinspectie → Eindinspectie → Verpakken

Met deze volgorde kan de fabrikant de uiteindelijke afmetingen van de U-sectie bepalen vóór het verzinken.

Het betekent ook dat gaten, hoeken en de binnenkant van het gevormde profiel worden behandeld als onderdeel van het afgewerkte profiel, in plaats van te vertrouwen op een coating die de daaropvolgende vormbewerkingen moet overleven.

Na het verzinken moet onnodig buigen of zwaar vervormen worden vermeden. Als het materiaal op de bouwplaats moet worden gelast of gesneden, moet het beschadigde zinkgebied worden gereinigd en gerepareerd met een geschikte zinkrijke coating.

Het kiezen van de zinkcoating

De zinklaag moet worden afgestemd op de werkelijke corrosieomgeving.

85 μm+ is geschikt als uitgangsspecificatie voor gewone buitentoepassingen in het binnenland waar de blootstelling relatief gematigd is.

Voor 120–180 μm kan de coating worden overwogen voor vochtige fabrieken, landbouw- en veehouderijfaciliteiten, installaties langs rivieren en andere locaties met meer persistent vocht.

Voor 200–275 μm is de zwaardere coating bedoeld voor projecten met een sterkere blootstelling aan corrosie, zoals kustgebieden, havens, chemische faciliteiten en afvalwateromgevingen. De exacte coatingvereiste moet nog steeds worden bevestigd aan de hand van de projectcorrosiecategorie en de toepasselijke specificatie.

Een dikkere zinklaag compenseert een ondermaats staalprofiel niet. Corrosiebescherming en constructief ontwerp moeten afzonderlijk worden geëvalueerd.

Q235B of Q355B?

De staalsoort moet de structurele belasting volgen en niet de zinkvereiste.

De Q235B is een praktische keuze voor gewone apparatuursteunen, buitenbeugels, pijpsteunen, fotovoltaïsche hulpconstructies en algemene gemeentelijke toepassingen.

De Q355B is beter geschikt voor toepassingen met een hogere belasting, zoals grote apparatuurbases, zwaardere steunconstructies, harde wind of sneeuw en projecten waarbij het structurele ontwerp staal met een hogere sterkte vereist.

Voor het geleverde productassortiment wordt beschreven dat de Q355B ongeveer 30% meer draagvermogen biedt bij dezelfde sectiegrootte onder toepasselijke ontwerpomstandigheden. Dit moet worden behandeld als een project-/ontwerpvergelijking en niet als een universele vervangingsregel; het laatste gedeelte moet worden gecontroleerd aan de hand van de technische belasting.

U-kanaalgrootte en wanddikte

Met de serie U80–U300 kan het profiel worden afgestemd op verschillende steunbelastingen.

U80–U120 kan worden gebruikt voor lichte leidingsteunen, beugels voor kleine apparatuur, positioneringscomponenten en secundaire kasconstructies.

U140–U200 dekt veel reguliere buitenondersteuningstoepassingen, waaronder fotovoltaïsche hulpconstructies, apparatuurbases en gemeentelijke installaties.

U220–U300 is geschikter voor zwaardere apparatuurbases, grotere draagconstructies en projecten die een grotere sectiecapaciteit vereisen.

Voor wanddikte:

1,2–1,4 mm: lichte beugels, positioneringselementen en niet-primaire ondersteuningstoepassingen

1,5–2,0 mm: gebruikelijk bereik voor draagconstructies en apparatuurbasissen voor buiten

2,2–3,0 mm: zwaardere belastingen, grote steunen, gebieden met veel wind/sneeuw en toepassingen die een grotere weerstand tegen vervorming vereisen

De uiteindelijke dikte moet worden berekend op basis van de werkelijke overspanning, verbindingsmethode en toegepaste belasting.

Toepassingen

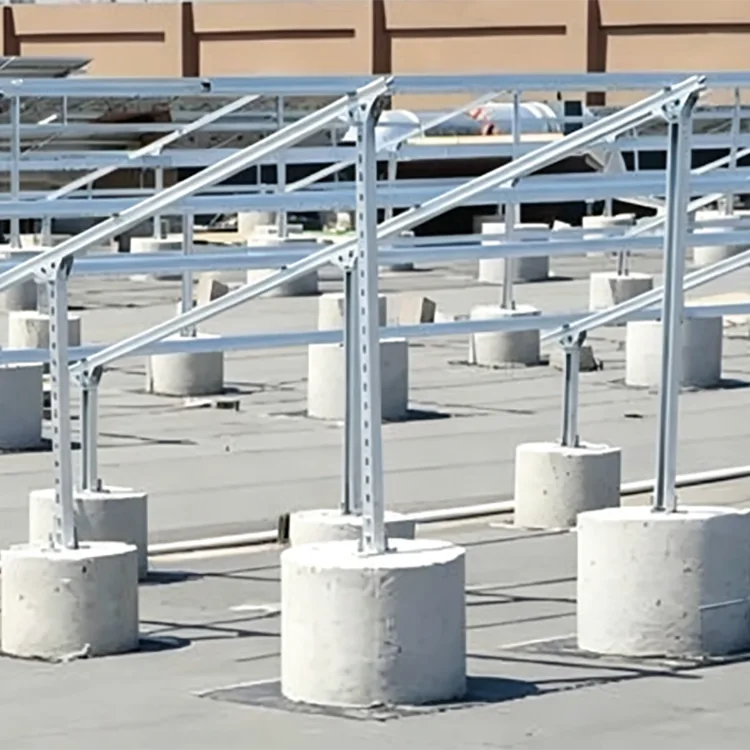

Fotovoltaïsche en windenergieconstructies

Gegalvaniseerde U-profielen kunnen worden gebruikt voor apparatuurbasissen, bevestigingselementen, positioneringsstructuren en hulpsteunen in installaties voor hernieuwbare energie buitenshuis. Wanneer voor een project een ontwerpvereiste van 25 jaar geldt, moet de zinklaag worden geselecteerd op basis van de werkelijke blootstelling aan het milieu, in plaats van voor elke locatie dezelfde coating te specificeren.

Kust- en havengebieden

Zoutnevel en aanhoudende vochtigheid versnellen de corrosie op blootliggend staal. U-vormige gegalvaniseerde profielen met een zwaardere coating kunnen worden gebruikt voor buitenapparatuursteunen, ingebedde bases en bevestigingsconstructies waar de sectiegeometrie geschikt is.

Vee- en landbouwfaciliteiten

Ventilatiesystemen, pijpleidingen, apparatuursteunen en kasconstructies kunnen worden blootgesteld aan hoge luchtvochtigheid en ammoniakhoudende atmosferen. Gegalvaniseerd staal biedt onder deze omstandigheden een betere corrosiebescherming dan onbeschermd zwart staal.

Chemische en afvalwaterfaciliteiten

Apparatuursteunen, pijpbevestigingsconstructies en buitenframes kunnen profiteren van thermisch verzinken als de omgeving compatibel is met verzinkt staal. Bij zeer agressieve chemische blootstelling moet het volledige corrosiebeschermingssysteem worden gespecificeerd op basis van het chemische medium.

Gemeentelijke buitenstructuren

Toepassingen zijn onder meer leuningbasissen, verlichtingsgerelateerde steunen, bevestigingsconstructies voor verkeersapparatuur, landschapsframes en andere stalen componenten voor buitengebruik.

Fabrieksbuitensteunen

Het kan worden gebruikt voor blootliggende pijpleidingen, uitrustingssteunen, externe bevestigingsstructuren en nutsvoorzieningen rond industriële installaties.

Twee typische projecttoepassingen

Kust Industriepark

Voor een ondersteuningsproject voor buitenuitrusting, ongeveer 2 km uit de kustlijn, werd een Q355B verzinkt U-profiel met een zinklaag van 220 μm geselecteerd voor uitrustingssteunen en ingebedde bases. De zwaardere coating werd gespecificeerd vanwege de blootstelling aan zoutnevel, terwijl het staal met hogere sterkte werd gebruikt voor de vereiste structurele belasting. Het U-profiel vereenvoudigde ook de positionering van apparatuur en de boutverbindingen.

Upgrade van de veehouderij

Een grootschalige varkens- en pluimveefaciliteit had corrosiebestendige steunelementen nodig voor apparatuur en pijpleidingen in een omgeving met hoge luchtvochtigheid en blootstelling aan ammoniak. Voor de draagconstructies en bevestigingselementen werden Q235B gegalvaniseerde U-profielen gebruikt. Het open profiel maakte een gemakkelijke installatie en aanpassing mogelijk, terwijl het gegalvaniseerde oppervlak de noodzaak van herhaalde corrosiebehandeling verminderde.

Waar gegalvaniseerd U-kanaal niet de beste keuze is

Een U-kanaal mag niet automatisch elk ander staalprofiel vervangen.

Voor dakgordingen kunnen C- of Z-profielen een geschiktere structurele configuratie bieden.

Voor gesloten constructiedelen waarbij torsieweerstand, gesloten geometrie of uiterlijk belangrijk zijn, kunnen vierkante of rechthoekige holle profielen de voorkeur verdienen.

Voor droge binnentoepassingen kan een ongecoat koudgevormd U-kanaal voordeliger zijn als corrosiebescherming niet vereist is.

In zeer agressieve chemische omgevingen biedt thermisch verzinken alleen mogelijk niet de vereiste bescherming. Het chemische medium, de concentratie, de temperatuur en de blootstellingstijd moeten vóór de materiaalkeuze worden beoordeeld.

Gegalvaniseerd U-kanaal versus zwart U-kanaal

De basisgeometrie van het U-profiel kan hetzelfde blijven, maar de toepassingsomstandigheden zijn anders.

Kwaliteitscontrole vóór levering

De inspectie moet zowel betrekking hebben op het staalprofiel als op de kwaliteit van het verzinken.

Vóór het verzinken wordt het U-profiel gecontroleerd op profielafmetingen, rechtheid, torsie, gatpositie en snijnauwkeurigheid. Dit is belangrijk omdat de zinklaag de maatproblemen die ontstaan ​​tijdens het rolvormen niet corrigeert.

Na het verzinken controleren inspecteurs het oppervlak op kale plekken, overmatige zinkophoping, afbladderen, barsten en andere zichtbare gebreken. De dikte van de zinklaag kan worden gemeten volgens de afgesproken inspectiemethode.

Voor projectorders kunnen materiaalcertificaten, dimensionale inspectiegegevens, inspectieresultaten van zinkcoatings en andere kwaliteitsdocumentatie worden geleverd volgens de eisen van de koper.

Verwerking en productie op maat

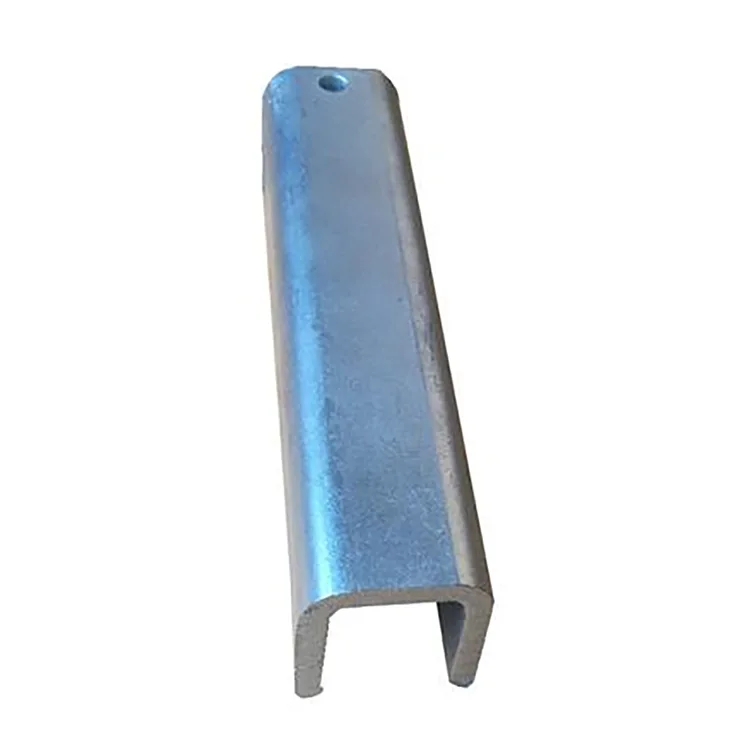

Het U-kanaal kan standaard als recht profiel worden geleverd of vóór het verzinken worden verwerkt.

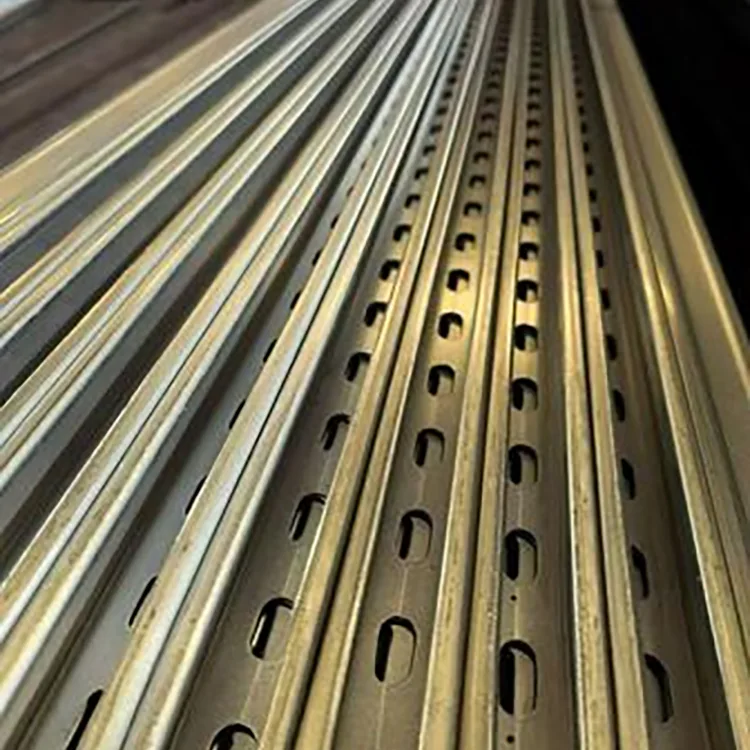

Typische maatwerkbewerkingen zijn onder meer snijden op vaste lengte, ponsen, hoeksnijden, positioneren van gaten en productie van niet-standaard secties. Door deze handelingen uit te voeren vóór het verzinken, blijven de bewerkte gebieden beschermd door de uiteindelijke zinklaag.

Voor grotere projecten moeten kopers de doorsnedetekening aanleveren, samen met het gatenpatroon, de vereiste lengte, staalkwaliteit, wanddikte en corrosieomgeving. Hierdoor kan de fabrikant de voltooide specificatie citeren in plaats van alleen het onbewerkte U-profiel.

Inkoopchecklist

Bevestig deze punten voordat u een bestelling plaatst:

1.U sectiegrootte: U80–U300 of een projectspecifieke maat.

2. Staalkwaliteit: Q235B of Q355B.

3. Wanddikte: gebaseerd op structurele belasting en overspanning.

4.Zinkcoating: 85 μm+, 120–180 μm of 200–275 μm afhankelijk van de blootstelling.

5. Gatenpatroon: diameter, afstand en positie als voorponsen vereist is.

6.Lengte: standaard of projectspecifieke vaste lengte.

7.Toepasselijke norm: huidige projectspecificatie en vereiste galvanisatienorm.

8.Inspectiedocumenten: materiaalcertificaat, maatinspectie en rapport over de zinklaag, indien vereist.

Deze informatie is voldoende om de meest voorkomende aankoopfout te voorkomen: gegalvaniseerde U-profielen alleen vergelijken op prijs per ton, terwijl staalkwaliteit, wanddikte en zinklaag buiten beschouwing worden gelaten.

Veelgestelde vragen

Vraag 1: Kan de binnenkant van het U-kanaal worden gegalvaniseerd?

Ja. Het product wordt eerst gevormd en vervolgens thermisch verzinkt, zodat het U-vormige profiel als afgewerkt profiel wordt verzinkt. De daadwerkelijke dekking van de coating moet worden geverifieerd volgens de overeengekomen inspectie-eisen.

Vraag 2: Waarom heeft vervormen vóór verzinken de voorkeur?

Het vermijdt het mechanisch vormen van een afgewerkte zinklaag in de uiteindelijke U-vorm. Snij-, pons- en grote vormbewerkingen kunnen worden voltooid vóór het verzinken, gevolgd door de laatste corrosiebeschermingsbehandeling.

Vraag 3: Zal ​​lassen de gegalvaniseerde coating beschadigen?

De zinklaag rond een las wordt beïnvloed door laswarmte. Na het lassen moet het gebied worden gereinigd en gerepareerd met een geschikte zinkrijke coating.

Vraag 4: Kan het U-kanaal worden gebruikt voor fotovoltaïsche projecten met een looptijd van 25 jaar?

Het kan worden gebruikt waar het profiel en het corrosiesysteem voldoen aan de projectvereisten. Voor kustgebieden of zeer corrosieve locaties moet een zwaardere zinklaag en mogelijk een aanvullend beschermingssysteem worden overwogen.

Vraag 5: Welke is beter voor gebruik buitenshuis, Q235B of Q355B?

Geen van beide cijfers is universeel beter. Q235B is geschikt voor veel constructies met normale belasting, terwijl Q355B wordt geselecteerd wanneer een hogere structurele sterkte vereist is. Het cijfer moet de technische berekening volgen.

Vraag 6: Wat is het verschil tussen U-kanaal en C-kanaal?

U-kanaal wordt vaak gebruikt voor basis-, bevestigings-, positionerings- en ondersteuningsconstructies waarbij het open profiel handig is voor verbindingen. C-kanaal wordt vaker gebruikt als structureel frame of gordingsectie. De juiste keuze is afhankelijk van het belastingspad en het aansluitontwerp.

Vraag 7: Kunnen niet-standaard U-kanaalformaten worden vervaardigd?

Ja. Afwijkende profielafmetingen, wanddiktes, lengtes en gatenpatronen zijn bespreekbaar op basis van tekeningen en projecteisen.

Vraag 8: Is gegalvaniseerd U-kanaal geschikt voor kustgebieden?

Ja, op voorwaarde dat de zinklaag en structurele specificatie zijn geselecteerd voor de daadwerkelijke corrosieomgeving. Voor sterke blootstelling aan zoutnevel kan een zwaardere coating zoals 200–275 μm worden overwogen, samen met de corrosiebeschermingseisen van het project.
