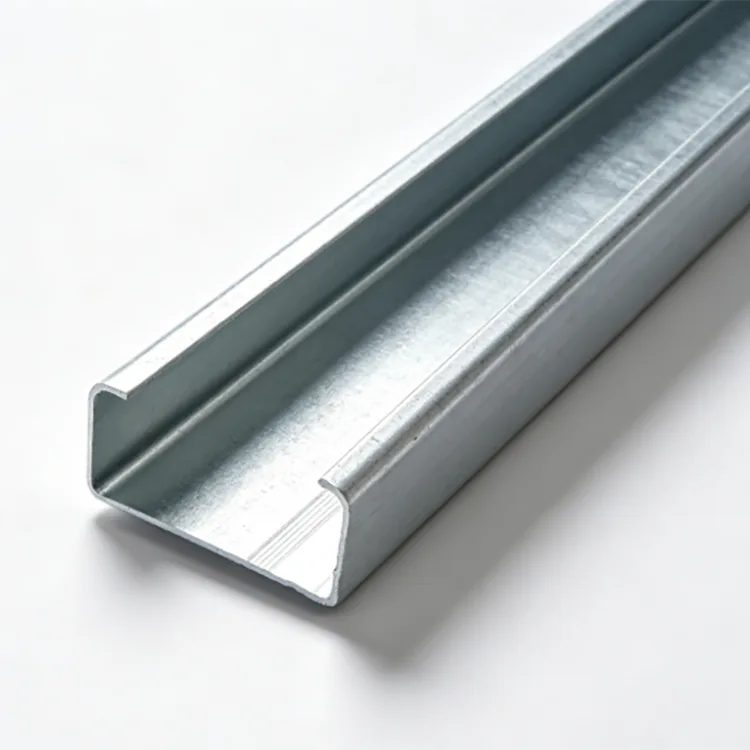

Gegalvaniseerde C-gording

Gegalvaniseerde C Purlin wordt geproduceerd uit Q235B- of Q355B-staalstrip door continu koudwalsen. Het C-vormige profiel wordt op de gewenste afmetingen gevormd, gevolgd door snijden, ponsen en rechttrekken op een vaste lengte. Het afgewerkte profiel ondergaat vervolgens beitsen, vloeien, drogen en thermisch verzinken.

Door het gevormde en vervolgens gegalvaniseerde proces kan het voltooide C-profiel, inclusief de belangrijkste gaten en sneden, een algehele zinklaag krijgen. Dit maakt het profiel geschikt voor constructies die worden blootgesteld aan regen, vocht, zoutnevel en andere corrosieve omstandigheden.

Vergeleken met zwarte koudgevormde C-gordingen vereist het gegalvaniseerde profiel minder routinematig corrosieonderhoud en is het beter geschikt voor langdurig buitengebruik. Zinklaag moet worden geselecteerd op basis van de werkelijke omgeving.

Technische specificaties

Thermisch verzinkproces

De stalen strip komt de koudwalsvormlijn binnen, waar meerdere vormgangen het C-profiel produceren. Het snijden, ponsen en hoekbewerkingen van vaste lengtes worden vóór het verzinken voltooid.

De gevormde secties worden gebeitst, behandeld met vloeimiddel en gedroogd voordat ze in een gesmolten zinkbad van ongeveer 450°C worden gebracht. Na het verzinken worden ze gekoeld en gepassiveerd. De dikte, de dekking en het uiterlijk van de zinkcoating worden vóór het verpakken gecontroleerd.

Door het vormen en ponsen vóór het verzinken kunnen het voltooide profiel en de bewerkte gebieden zinkbescherming krijgen.

Selectie van zinkcoatings

Voor gewone omstandigheden in het binnenland zonder ernstige zoutnevel, agressief chemisch gas of continu stilstaand water wordt doorgaans ≥85 μm gebruikt. Typische toepassingen zijn onder meer fabrieksgordingen in het binnenland, luifels, buitensteunen en fotovoltaïsche projecten in de bergen.

Voor vochtige fabrieken, veestallen, projecten langs rivieren en andere omgevingen met een hoger vochtgehalte kan 120–180 μm extra corrosiebescherming bieden.

Voor kustgebieden, havens, maritieme constructies, chemische parken, afvalwatervoorzieningen en veestallen met een hoog ammoniakgehalte kan 200–275 μm worden gespecificeerd wanneer een sterkere corrosiebescherming vereist is.

De vereiste coating moet worden bevestigd op basis van de corrosieomstandigheden op de locatie en de verwachte levensduur.

Q235B of Q355B?

Q235B wordt vaak gebruikt voor standaard fotovoltaïsche constructies, fabrieksgordingen, lichte buitensteunen en algemene staalconstructies.

De Q355B is geschikt voor hogere wind- of sneeuwbelastingen, grotere overspanningen, zwaardere apparatuurbelastingen en veeleisendere structurele vereisten. Dankzij de hogere vloeigrens kan het sectie- en staalverbruik worden geoptimaliseerd na structurele berekening.

Onder vergelijkbare sectieomstandigheden geven de aangeleverde projectgegevens aan dat de Q355B een ongeveer 30% hoger draagvermogen kan bieden dan de Q235B. De werkelijke capaciteit is afhankelijk van sectieafmetingen, dikte, overspanning, verbindingsomstandigheden en belasting.

C Gordinggrootte en wanddikte

C80–C120 is geschikt voor lichtgewicht steunen, buisbevestigingen, kleine luifels, secundaire gordingen van kassen en lichte kastconstructies.

C140–C180 wordt doorgaans geselecteerd voor fabrieksdak- en muurgordingen, standaard fotovoltaïsche constructies en algemene stalen buitensteunen.

C200–C250 biedt een grotere sectie voor grotere overspanningen, hogere wind- of sneeuwbelastingen en zwaardere structurele vereisten. De C280–C300 kan waar nodig worden gebruikt voor daken met grotere overspanningen, zware apparatuurbases en grote structurele buitentoepassingen.

Wanddiktes van 0,8–1,2 mm zijn geschikt voor lichtgewicht constructies en toepassingen met beperkte belasting. 1,5–2,0 mm is het gangbare assortiment voor fabrieksgordingen, PV-constructies en algemene dragende toepassingen buitenshuis. Voor grotere overspanningen, zware uitrustingssteunen, hoge sneeuwbelastingen en sterke windomstandigheden kan op basis van structurele berekeningen 2,5–3,0 mm worden geselecteerd.

De sectiehoogte en wanddikte moeten in aanmerking worden genomen samen met de gordingafstand, overspanning, dakbelasting, windbelasting, sneeuwbelasting en verbindingsontwerp.

Toepassingen

Gegalvaniseerde C-gording wordt gebruikt waar een koudgevormd C-profiel langdurige corrosiebescherming nodig heeft.

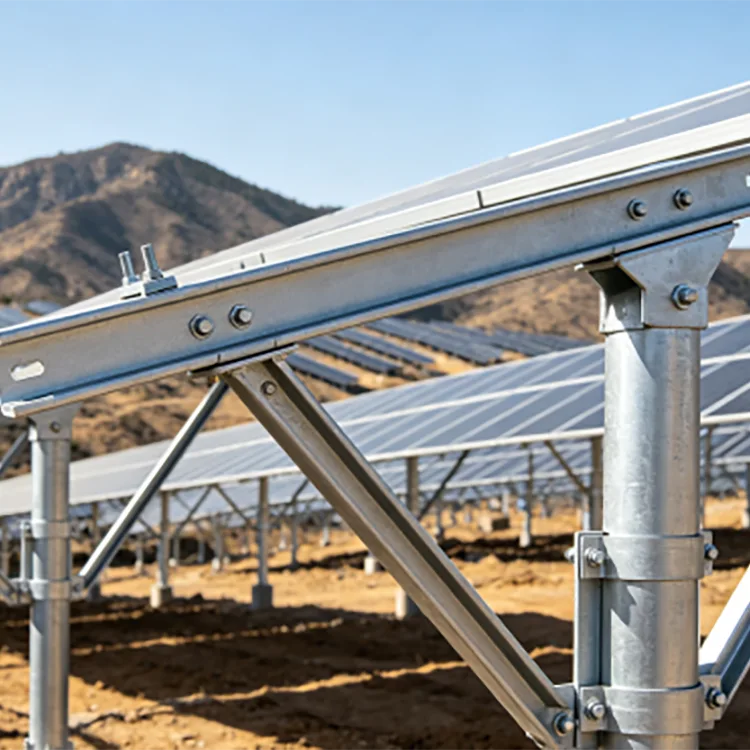

Voor fotovoltaïsche projecten kan het worden gebruikt in op het dak en op de grond gemonteerde constructies, PV-steunelementen en gerelateerde stalen frames. Bij projecten in het binnenland kan normaal gesproken gebruik worden gemaakt van standaard verzinking, terwijl projecten bij de kust een hogere specificatie op het gebied van corrosiebescherming vereisen.

Voor fabrieksgebouwen zijn de profielen geschikt voor zichtbare dak- en wandsystemen, luifels en secundaire constructiedelen.

Voor stallen en landbouwconstructies biedt het gegalvaniseerde oppervlak bescherming tegen aanhoudende vochtigheid en ammoniakhoudende atmosferen. Toepassingen zijn onder andere pluimveestallen, varkensstallen en agrarische kassen.

Voor chemische fabrieken, afvalwatervoorzieningen en vochtige industriële locaties kunnen dikkere zinkcoatings worden geselecteerd op basis van de corrosieve omgeving.

Het product wordt ook gebruikt voor buitenapparatuursteunen, borden, luifels, buitenframes en andere zichtbare staalconstructies.

Productie en kwaliteitscontrole

Kwaliteitscontrole begint bij de binnenkomende staalband. De staalkwaliteit, dikte en oppervlakteconditie worden vóór het vormen gecontroleerd.

Tijdens het koudwalsen worden de sectiehoogte, flensafmetingen, lipafmetingen en rechtheid gecontroleerd. Gatposities, snijlengtes en sectievervorming worden vóór het verzinken geïnspecteerd.

Na het thermisch verzinken worden de afgewerkte profielen gecontroleerd op de dikte van de zinklaag, dekking, oppervlakte-uniformiteit en zichtbare gebreken. Hoeken, perforatiegaten en andere bewerkte gebieden krijgen bijzondere aandacht.

Voor bulktechnische bestellingen kunnen materiaalcertificaten, productie-inspectiegegevens, fabrieksinspectie en inspectie door derden worden geregeld op basis van de projectvereisten.

Aangepaste verwerking

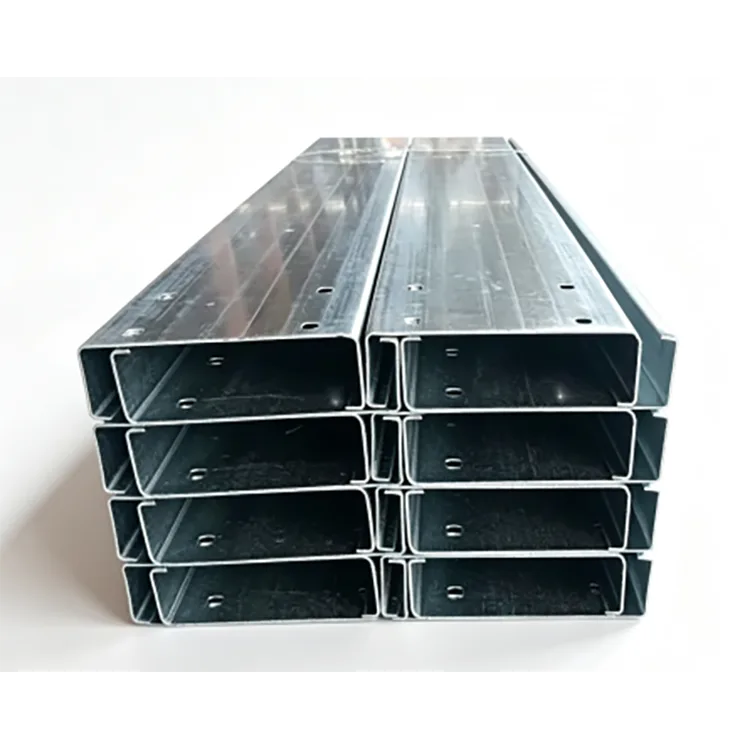

Gegalvaniseerde C-gordingen kunnen worden geproduceerd volgens projecttekeningen, inclusief zagen op vaste lengte, boutgaten, sleuven, hoeksneden en andere profielvoorbereiding.

Voor fotovoltaïsche constructies en grote fabrieksprojecten kunnen voorgeperforeerde gaten worden afgestemd op verbindingstekeningen, waardoor het boren in het veld wordt verminderd en consistente gatposities behouden blijven.

Geef voor een offerte de C-sectie, wanddikte, staalsoort, zinklaag, lengte, gatenpatroon, hoeveelheid en toepassingsomgeving op. Kust-, chemische en afvalwaterprojecten moeten ook de verwachte gebruiksperiode en blootstellingsomstandigheden specificeren.

Levensduur en onderhoud

Onder normale buitenomstandigheden kunnen thermisch verzinkte C-gordingen meer dan 20 jaar dienst doen, afhankelijk van de zinkdikte, atmosferische blootstelling en structurele details.

Voor kust- en sterk corrosieve omgevingen kan een goed gespecificeerde zware zinklaag een langer onderhoudsinterval opleveren dan ongecoat staal. De aangeleverde projectgegevens duiden op een onderhoudsvrije periode van 10-15 jaar voor sommige kust- of corrosieve toepassingen, wanneer de coatingspecificatie op de juiste manier wordt gekozen.

De werkelijke levensduur is afhankelijk van de dikte van de zinklaag, de corrosiecategorie, vocht, blootstelling aan zout, chemische vervuiling en drainageomstandigheden.

Thermisch verzinkte C-gording versus geverfde C-gording

Geverfd staal is afhankelijk van de integriteit van de verffilm. UV-blootstelling, vocht, mechanische schade en oppervlaktebehandeling beïnvloeden de corrosiebescherming.

Thermisch verzinken biedt barrière- en opofferingsbescherming door de zinklaag, wat handig is voor C-profielen met meerdere bochten, randen en verbindingsgaten.

Voor projecten die zijn ontworpen voor een looptijd van 15 tot 25 jaar of langer, moeten de initiële materiaalkosten en de verwachte onderhoudskosten samen worden beschouwd.

Selectie van fotovoltaïsche projecten

Voor PV-projecten in het binnenland met normale blootstelling aan de buitenlucht is een algemene specificatie Q235B + ≥85 μm zinkcoating + 1,5–2,0 mm wanddikte.

Voor vochtige locaties en veegerelateerde PV-installaties kan 120–180 μm worden overwogen.

Voor PV-installaties aan de kust, havens en andere locaties met hoge corrosie kan Q355B met een zinklaag van 200 μm of hoger worden geselecteerd wanneer dit vanwege het structurele en corrosieve ontwerp vereist is.

Een PV-systeem dat is ontworpen voor een serviceperiode van 25 jaar moet rekening houden met structurele belastingen, sectiegrootte, coating, bevestigingsmiddelen, drainage en installatiedetails.

Veelgestelde vragen

Waar wordt een gegalvaniseerde C-gording voor gebruikt?

Het wordt voornamelijk gebruikt voor buiten- en vochtige staalconstructies, waaronder PV-systemen, fabrieksdaken, landbouwgebouwen, veestallen, kustconstructies, chemische fabrieken en afvalwatervoorzieningen.

Is 85 μm zinklaag geschikt voor buitengebruik?

Ja, voor veel gewone binnen-buitenomgevingen. Gebieden met zoutnevel, agressieve gassen, hoge luchtvochtigheid of aanhoudend vocht vereisen normaal gesproken een dikkere coating.

Waarom wordt de C-gording na het vormen verzinkt?

Het C-profiel wordt eerst gevormd, gesneden en geponst en vervolgens thermisch verzinkt. Hierdoor kunnen het afgewerkte profiel en de bewerkte gebieden ervan een zinkbescherming krijgen na de belangrijkste vormbewerkingen.

Kan de gegalvaniseerde C-gording op locatie worden gelast?

Ja, maar lassen beschadigt de plaatselijke zinklaag. Het getroffen gebied moet worden gereinigd en gerepareerd met een geschikte zinkrijke coating.

Wat is beter voor PV-projecten, Q235B of Q355B?

Q235B is geschikt voor veel standaard PV-constructies. Q355B is meer geschikt voor grotere overspanningen, hogere wind- of sneeuwbelastingen en zwaardere structurele vereisten. De uiteindelijke keuze moet gebaseerd zijn op structurele berekeningen.

Kunnen jullie voorgeponste C-gordingen leveren?

Ja. Gatenpatronen, sleuven, vaste lengtes en hoekuitsnijdingen kunnen worden geproduceerd volgens projecttekeningen, waarbij de hoofdbewerking wordt voltooid vóór het thermisch verzinken.

Hoe lang kan gegalvaniseerde C-gording buitenshuis meegaan?

De levensduur is afhankelijk van de omgeving en de zinklaag. Gewone buitentoepassingen kunnen een levensduur van meer dan 20 jaar bereiken, terwijl kust- en zeer corrosieve projecten dikkere verzinking en projectspecifieke corrosiebeoordeling vereisen.

Kan gegalvaniseerde C-gording de zwarte C-gording vervangen?

Voor buiten- en vochtige toepassingen biedt het gegalvaniseerde profiel ingebouwde corrosiebescherming. Voor droge binnenconstructies zonder blootstelling aan corrosie kan ongecoate, koudgevormde C-gording economischer zijn.

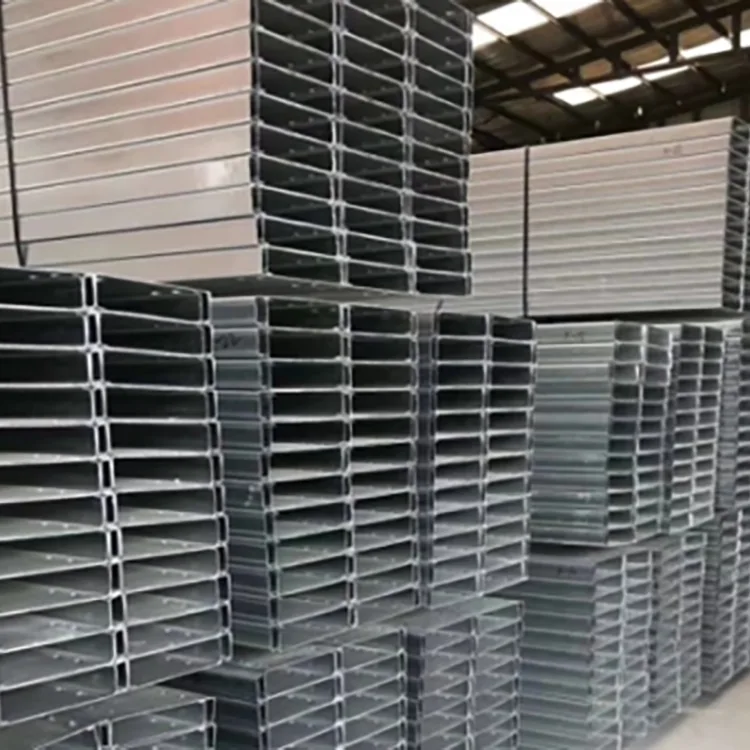

Bulklevering voor bouw- en PV-projecten

Rongheng levert Q235B en Q355B gegalvaniseerde C-gordingen in C80-C300-secties, met wanddiktes van 0,8-3,0 mm en specificaties voor zinklaag van standaard 85 μm+ tot zware 200-275 μm-kwaliteiten.

De productie kan worden ingericht volgens projecttekeningen, inclusief vaste lengtes, ponsgaten en overige benodigde bewerkingen. Voor grote constructie- en fotovoltaïsche bestellingen kunnen de staalsoort, de sectiegrootte, de wanddikte, de zinklaag en de projectomgeving vóór de productie worden gespecificeerd.

Geef voor een offerte de C-sectie, wanddikte, staalsoort, zinklaag, lengte, gatenpatroon, aantal en toepassingsomgeving op.
