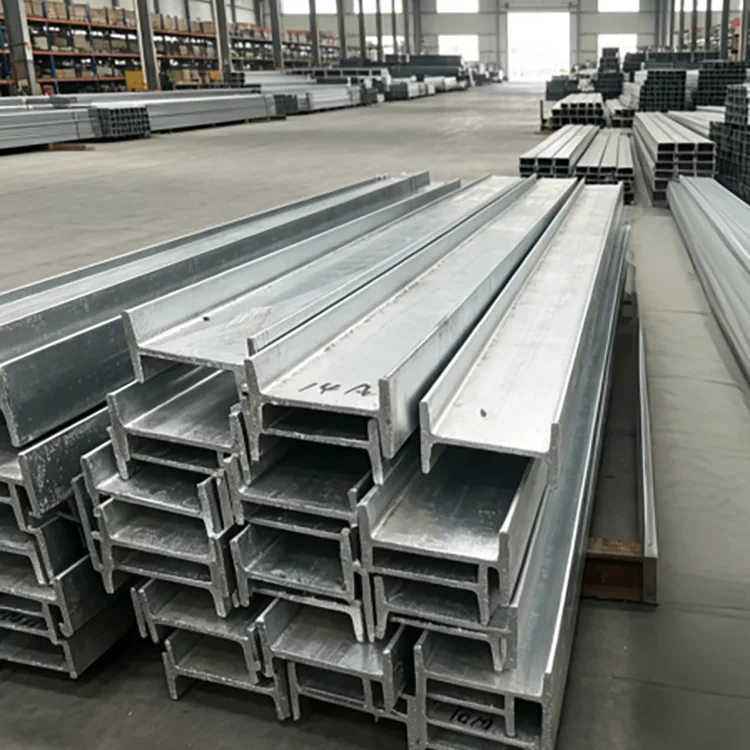

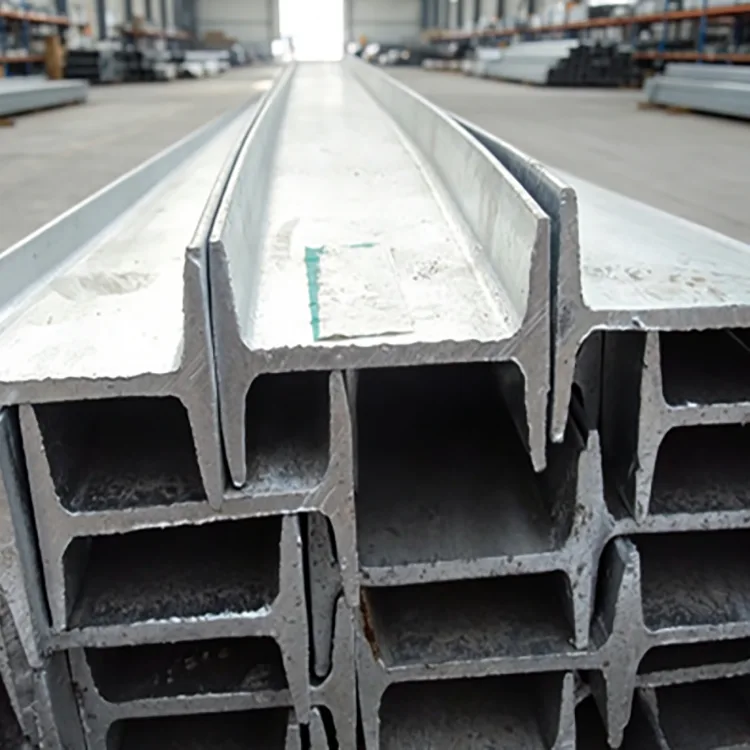

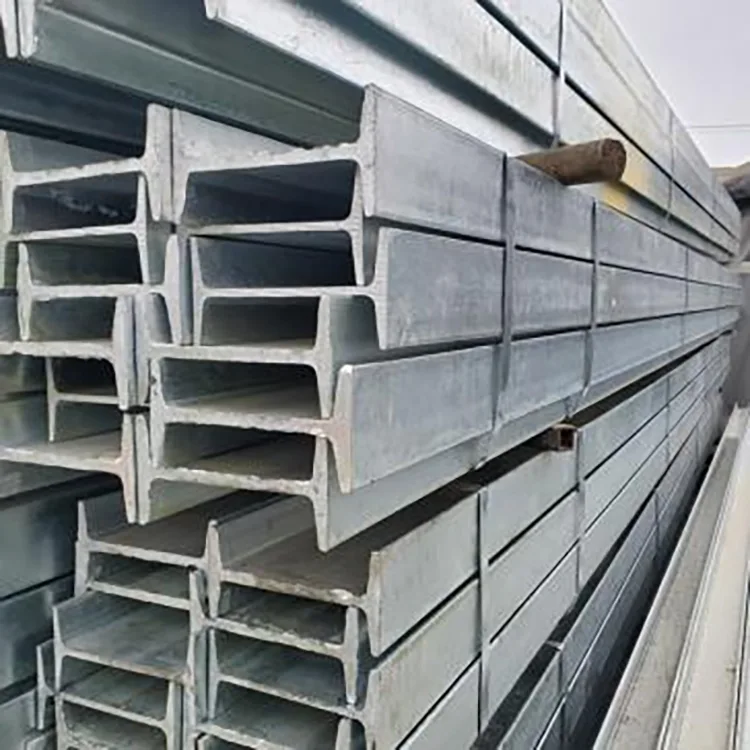

Thermisch verzinkte I-balk

Thermisch verzinkte I-balk is een warmgewalste stalen I-balk, afgewerkt met een zinklaag door middel van thermisch verzinken. Het I-vormige gedeelte biedt structurele weerstand via het lijf en de flenzen, terwijl het gegalvaniseerde oppervlak corrosiebescherming biedt voor zichtbaar staalwerk.

Rongheng levert gegalvaniseerde I-balken in Q235B en Q355B, met gangbare maten van 10# tot 63#, standaardlengtes van 6 m, 9 m en 12 m, en aangepaste lengtes van ongeveer 2–19 m. Snijden, boren, afschuinen, rechttrekken, slijpen en ontbramen kunnen vóór het verzinken worden geregeld volgens projecttekeningen.

Specificaties

Voor exportorders moeten de constructiestaalnorm, de verzinkingsnorm, de sectiegrootte, de staalkwaliteit, de zinklaag en de verwerkingsvereisten vóór productie worden bevestigd aan de hand van de projecttekeningen en het contract.

I Beam of H Beam: Bevestig de sectie voordat u bestelt

I-balken en H-balken zijn verschillende structurele delen en mogen niet als onderling uitwisselbaar worden beschouwd. Een conventionele I-balk heeft een smallere flensopstelling en hellende binnenflensoppervlakken, terwijl H-balken over het algemeen bredere flenzen en een andere sectiegeometrie hebben.

Bij het bestellen dient u de balk te identificeren aan de hand van de sectieaanduiding, afmetingen en toepasselijke norm, in plaats van alleen de algemene term 'stalen balk' te gebruiken. De leverancier moet vóór het snijden en verzinken het geleverde profiel afstemmen op de goedgekeurde tekening.

Thermisch verzinkproces

De voorkeursvolgorde is het voltooien van de vereiste snij- en bewerkingswerkzaamheden vóór het verzinken, zodat het verwerkte staal na de fabricage een zinkbescherming krijgt.

Warmgewalst I-balk → materiaalinspectie → rechttrekken → snijden en bewerken → ontvetten → beitsen → vloeien → drogen → thermisch verzinken → koelen → afwerken → zinkcoatinginspectie → maatinspectie → verpakking.

Het stalen onderdeel wordt ondergedompeld in gesmolten zink bij ongeveer 450°C. De zinklaag bedekt het blootgestelde lijf, flenzen, randen en andere toegankelijke oppervlakken.

Voor grotere of zwaardere profielen moeten de rechtheid en afmetingen na het verzinken worden gecontroleerd, omdat verwarming en koeling de uiteindelijke geometrie kunnen beïnvloeden.

Selectie van zinkcoatings

Rongheng levert gewoonlijk een zinklaag van 85–120 μm, waarbij ongeveer 100–140 μm beschikbaar is wanneer een hogere coatingvereiste wordt gespecificeerd.

Een dikkere zinklaag biedt meer zinkmassa voor blootstelling aan de atmosfeer, maar de dikte van de laag moet worden gekozen op basis van de werkelijke omgevings- en projectcorrosie-eisen, in plaats van te worden gebruikt als vervanging voor een compleet corrosiebeheersingssysteem.

Q235B of Q355B I Beam?

De Q235B wordt gebruikt voor conventionele structurele toepassingen waarbij de vereiste doorsnede voldoet aan de berekende belasting- en servicevereisten. Q355B biedt een hogere vloeigrens en kan worden gespecificeerd voor toepassingen die een hogere structurele capaciteit vereisen.

De staalsoort moet worden geselecteerd samen met de liggergrootte, overspanning, belasting en verbindingsontwerp. Een hogere sterkte compenseert niet automatisch een ondermaats profiel of een ongeschikt structureel ontwerp.

Een duidelijke inkoopspecificatie kan als volgt worden geschreven:

Q355B / 25# I Balk / 12 m / thermisch verzinkt / gespecificeerde zinklaag / op tekening gesneden.

Verwerking vóór het verzinken

Waar mogelijk moet de fabricage worden voltooid vóór het thermisch verzinken. Beschikbare verwerking omvat:

• Snijden op vaste lengte
• Boren en ponsen
• Afschuining
• Rechttrekken
• Slijpen en ontbramen
• Overige bewerkingen op tekeningbasis

Het voltooien van deze bewerkingen vóór het verzinken helpt bij het bieden van zinkbescherming over het verwerkte onderdeel. Als er na het verzinken wordt gesneden, geboord of gelast, moeten de blootgestelde of door hitte beïnvloede delen op passende wijze worden gerepareerd.

Toepassingen

• Fabrieksgebouwen en werkplaatsen
• Magazijn- en platformconstructies
• Ondersteuningsframes en -bases voor zwaar materieel
• Structureel staalwerk buiten
• Projectstructuren voor zonne-energie en energie
• Gemeentelijke infrastructuur
• Ondersteuningsconstructies voor industriële installaties
• Staalconstructies voor kust- en vochtige omgevingen

Wat u moet controleren vóór verzending

Voor bestellingen van gegalvaniseerde I-balken moet de inspectie zowel het basisstaal als het afgewerkte gegalvaniseerde onderdeel bestrijken.

• Staalsoort:Q235B, Q355B of het gespecificeerde equivalent
• Sectie:Bevestig de werkelijke I-balkgrootte aan de hand van de tekening
• Afmetingen:Controleer de liggerhoogte, flensbreedte, dikte en toepasselijke toleranties
• Rechtheid:Bevestig de uitlijning na het verzinken
• Lengte:Controleer de vereisten voor vaste lengtes
• Zinkcoating:Verifieer aan de hand van de overeengekomen specificatie
• Oppervlak:Controleer op blootliggend staal, ernstige afbladdering en overmatige zinkophoping
• Fabricage:Controleer gaten, sneden, afschuiningen en andere tekeningvereisten

Materiaalcertificaten, verzinkingsinspectiegegevens, dimensionale inspectiegegevens en inspectiedocumentatie van derden kunnen worden geregeld op basis van de projectvereisten.

Projectvoorbeelden

Kustgordijngevelstructuur

Bij een industrieel kustproject werden 10# en 12# Q235B thermisch verzinkte I-profielen gebruikt voor structurele steunelementen buitenshuis. Vanwege de hoge luchtvochtigheid en de zoute lucht specificeerde het project een verhoogde zinklaag.

De verzinkte leden werden geleverd na maatvoering en vereiste bewerking. Volgens het aangeleverde projectdossier bleef de constructie zeven jaar lang vrij van wijdverbreide roest of afbladderende coating en doorstond zij herhaalde toezichtinspecties.

Op de grond gemonteerde zonnestructuur

Voor een groot fotovoltaïsch project op de grond waren Q235B I-balken nodig voor de basis van apparatuur en ondersteunende structuren die werden blootgesteld aan zon, wind en regen. De balken werden volgens de projectvereisten voorzien van een vaste lengtebewerking en thermisch verzinken.

De gegalvaniseerde onderdelen arriveerden klaar voor de structurele installatie, waardoor een afzonderlijke grootschalige schilderoperatie op locatie werd vermeden. De gegalvaniseerde specificatie werd geselecteerd vanwege de ontwerplevensduurvereiste van 25 jaar van het project.

Thermisch verzinkte I-balk voor buitenlandse projecten

Voor exportorders moet de volgende informatie vóór productie worden bevestigd:

• Sectie:10#–63# of de opgegeven sectie
• Staalsoort:Q235B, Q355B of goedgekeurd equivalent
• Lengte:6 m, 9 m, 12 m of vaste lengte van 2–19 m
• Zinkcoating:Standaard of verhoogde projectvereiste
• Verwerking:Snijden, boren, afschuinen, richten en andere op tekeningen gebaseerde bewerkingen
• Inspectie:Materiaalcertificaat, fabrieksinspectie of inspectie door derden indien nodig
• Verpakking:Bundelopstelling geschikt voor het laden van containers en transport over lange afstanden

Aanvoer uit Tianjin Daqiuzhuang

De toeleveringsketen van Rongheng is gevestigd in Tianjin Daqiuzhuang en biedt toegang tot warmgewalst staal, galvanisatie en stroomafwaartse staalverwerkingsbronnen.

Voor standaard I-balkafmetingen kan, indien beschikbaar, een levering op voorraad worden gecoördineerd. Bij projectorders kunnen het snijden op vaste lengte, de tekeninggebaseerde verwerking, het verzinken, de inspectie en de exportvoorbereiding vóór verzending worden gecoördineerd.

Veelgestelde vragen

Q1. Wat is het verschil tussen I-balk en H-balk?

I-balken hebben over het algemeen smallere flenzen en hellende binnenflensoppervlakken, terwijl H-balken over het algemeen bredere flenzen en een andere sectiegeometrie hebben. Ze moeten worden gespecificeerd met de exacte sectieaanduiding en afmetingen, in plaats van alleen op uiterlijk te worden vervangen.

Vraag 2. Welke staalsoorten zijn beschikbaar?

Veel voorkomende kwaliteiten zijn Q235B en Q355B. Het juiste cijfer moet het structurele ontwerp en de projectspecificatie volgen.

Q3. Welke zinkcoating is beschikbaar?

Het gebruikelijke bereik van de zinkcoating is 85–120 μm. Voor projecten die een verhoogde coating vereisen, kan ongeveer 100–140 μm worden besproken, afhankelijk van de toepasselijke specificatie.

Q4. Kan de I-balk vóór het verzinken worden gesneden en geboord?

Ja. Snijden, boren, afschuinen, rechttrekken, slijpen en ontbramen van vaste lengtes kunnen worden voltooid voordat er volgens de tekeningen wordt verzinkt.

Vraag 5. Kan gegalvaniseerde I-balk worden gebruikt in kustgebieden?

Ja, maar de zinklaag moet worden geselecteerd op basis van de werkelijke blootstelling. Kust- en zoutrijke omgevingen vereisen meer corrosiebeoordeling dan gewone buitenomstandigheden in het binnenland. Voortdurende onderdompeling in zeewater vereist een afzonderlijke benadering van corrosiebeheersing.

Vraag 6. Kan Q235B Q355B vervangen?

Niet automatisch. Voor het wijzigen van de staalsoort moet worden bevestigd dat het materiaal met de lagere sterkte nog steeds voldoet aan de vereiste structurele belasting en gebruiksomstandigheden.

Vraag 7. Heeft galvaniseren invloed op de rechtheid van de ligger?

Verwarming en koeling tijdens het verzinken kunnen de afmetingen en rechtheid van stalen onderdelen beïnvloeden, vooral grotere secties. Afgewerkte balken moeten daarom na het verzinken worden geïnspecteerd.

Vraag 8. Kan er na het verzinken gelast worden?

Ja, maar door te lassen wordt het zink rond het verwarmde gebied verwijderd. De aangetaste zone moet na het lassen worden gereinigd en gerepareerd met een geschikte zinkrijke coating. Waar mogelijk moeten de verbindingsgegevens vóór het verzinken worden ingevuld.

Vraag 9. Welke lengtes zijn beschikbaar?

Standaardlengtes zijn 6 m, 9 m en 12 m. Vaste lengtes van ongeveer 2–19 m zijn bespreekbaar, afhankelijk van de productie- en transportvereisten.

Q10. Welke documenten kunnen worden aangeleverd?

Afhankelijk van het project kunnen materiaalcertificaten, verzinkingsinspectiegegevens, maatinspectiegegevens, verpakkingsinformatie en inspectiedocumentatie van derden worden verstrekt.
