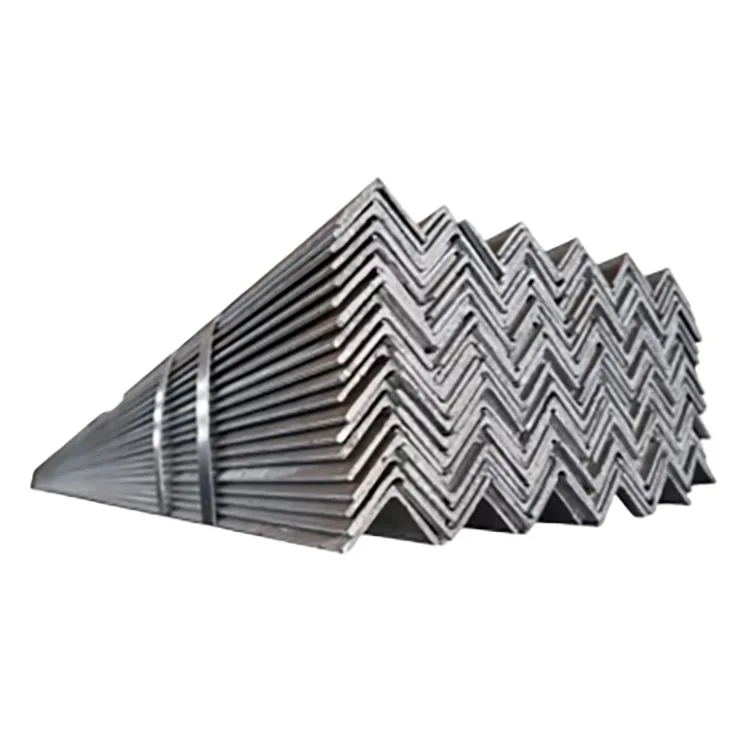

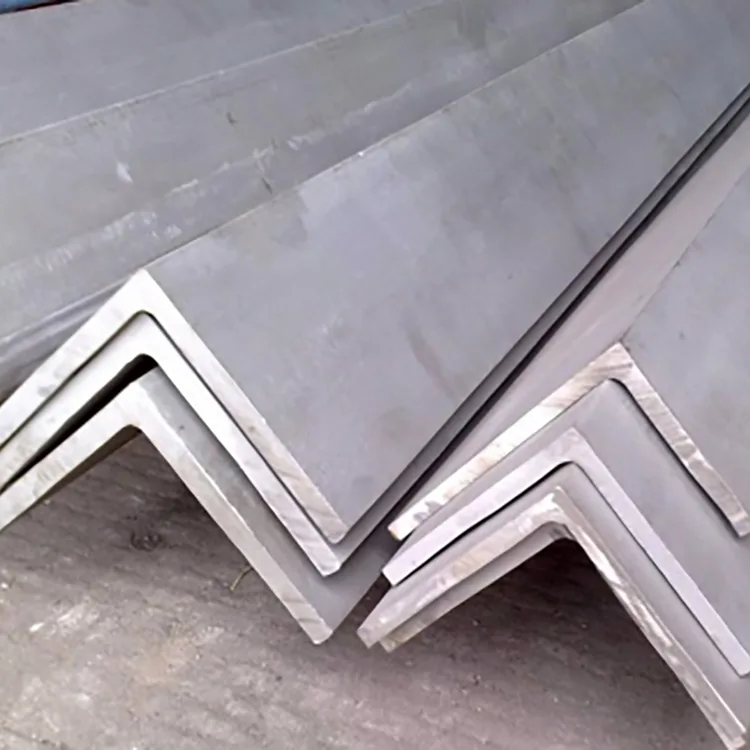

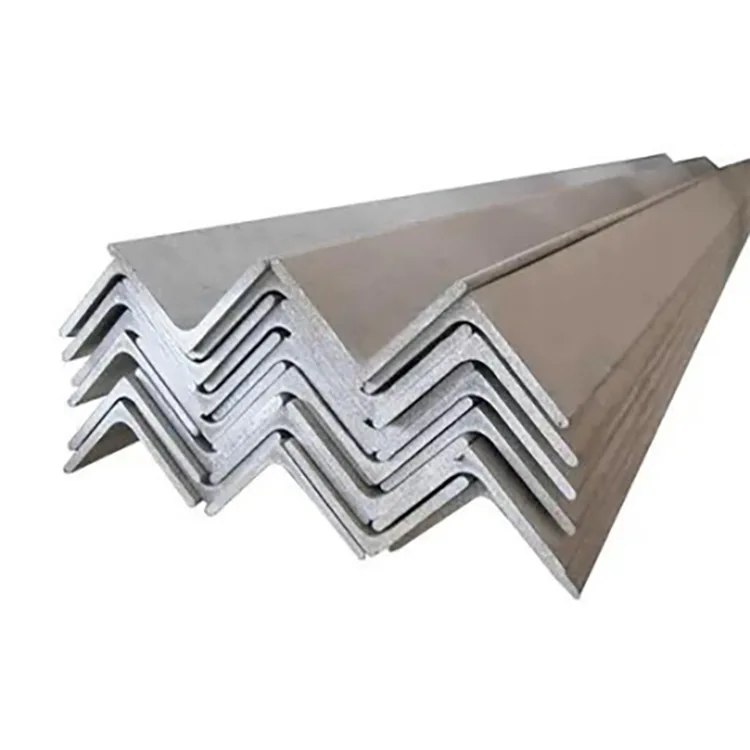

Thermisch verzinkte stalen hoek is gemaakt van warmgewalst structureel hoekstaal van koolstof en gecoat met zink na sectievorming en vereiste fabricage. Het is verkrijgbaar in gelijke en ongelijke hoeken, met de staalsoorten Q235B en Q355B.
Gelijke hoek heeft twee benen van dezelfde breedte. Ongelijke hoek heeft verschillende beenbreedtes voor toepassingen waarbij de verbinding of belastingsopstelling verschillende draagafmetingen vereist.
| Product | Thermisch verzinkte stalen hoek |
| Basismateriaal | Q235B, Q355B |
| Profiel | Gelijke hoek / Ongelijke hoek |
| Gemeenschappelijke maat | 20 × 20 mm–200 × 200 mm |
| Dikte | 2,0–20 mm |
| Standaard lengte | 6 meter / 9 meter / 12 meter |
| Aangepaste lengte | Snijden met vaste lengte mogelijk |
| Zinkcoating | Gewoonlijk 60–120 μm |
| Hogere coating | 150–200 μm |
| Oppervlak | Thermisch verzinkt, zilvergrijs |
| Verwerking | Snijden, ponsen, boren, buigen, afschuinen, slijpen en andere overeengekomen fabricage |
| Referentie voor constructiestaal | GB/T 706 |
| Referentie verzinken | GB/T 13912-2020 |
| Treksterkte | Ongeveer 375–500 MPa, afhankelijk van kwaliteit en specificatie |
ASTM, EN of andere standaarden voor de bestemmingsmarkt kunnen worden gespecificeerd wanneer dit door het project wordt vereist.
Q235Bwordt vaak gebruikt voor steunframes, leuningen, uitrustingssteunen, magazijnconstructies en algemene staalproductie.
Q355Bbiedt een hogere materiaalsterkte voor toepassingen met hogere belastingen, grotere overspanningen of veeleisendere structurele vereisten.
De staalsoort moet worden geselecteerd samen met de hoekgrootte, dikte, overspanning, belasting en verbindingsontwerp.
Het hoekstaal wordt bewerkt en aan het oppervlak voorbereid voordat het wordt ondergedompeld in gesmolten zink bij ongeveer 450–460 °C.
Productievolgorde:
Warmgewalst hoekstaal → inkomende inspectie → rechttrekken → snijden / vervaardigen → ontvetten → beitsen → spoelen → vloeien → drogen → thermisch verzinken → koelen → passiveren → laatste rechttrekken en op maat maken → inspectie van de zinkcoating → eindinspectie → verpakken.
Door het beitsen worden roest en walshuid verwijderd, zodat de zinklaag zich goed op het staaloppervlak kan vormen.
| Omgeving | Coatingrichting |
| Normale blootstelling buitenshuis | 60–120 μm |
| Vochtige buitenomgeving | Er kan een verhoogde coating worden gespecificeerd |
| Blootstelling aan kustzout | 150–200 μm kan worden gespecificeerd |
| Chemische of ernstige corrosie | Projectspecifieke coatingvereisten |
De coatingvereiste moet worden vermeld in de inkooporder, in plaats van alleen “thermisch verzinkt” te specificeren. Bijvoorbeeld:Q355B / 100 × 100 × 8 mm / 12 m / thermisch verzinkt / 150–200 μm.

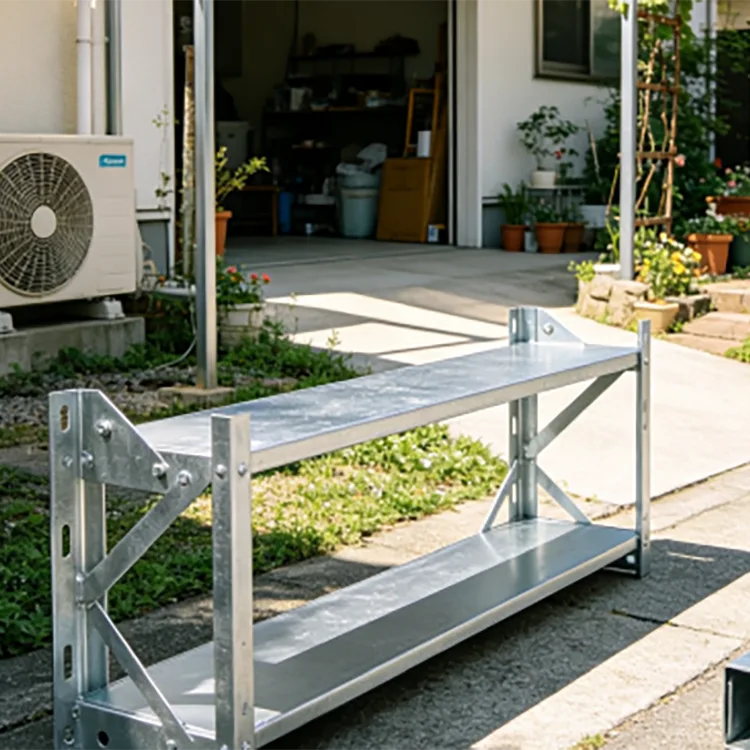

| Sollicitatie | Typisch gebruik |
| Fotovoltaïsche systemen | Ondersteuningscomponenten, beugels, bevestigingsframes en hulpconstructies |
| Gemeentelijke infrastructuur | Leuningen, heksteunen en staalconstructies voor buiten |
| Gordijn muren | Beugels, steunelementen en verbindingscomponenten |

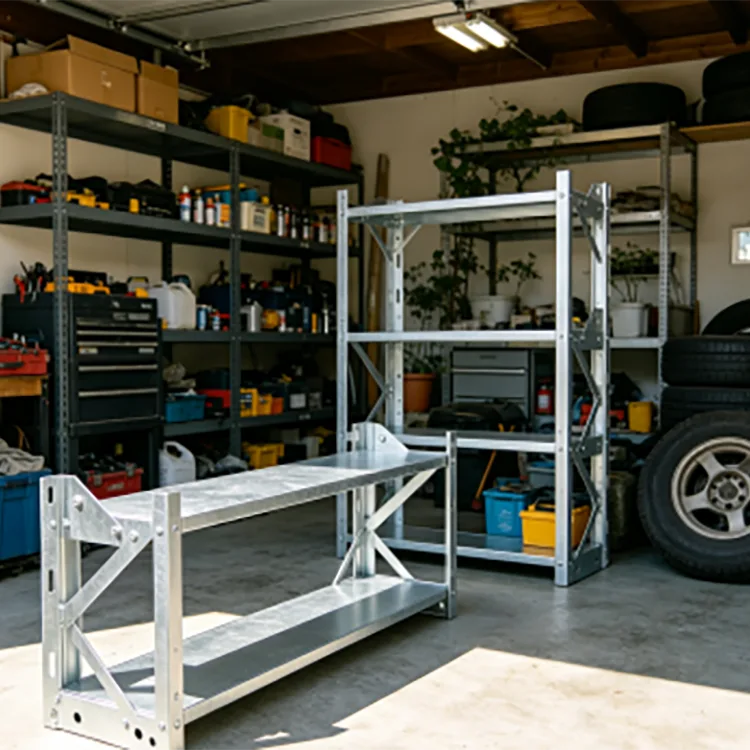

| Magazijnen | Rackframes, apparatuurbasissen en structurele versteviging |
| Industriële installaties | Leidingsteunen, apparatuurbeugels en buitendraagconstructies |
| Landbouw | Kasframes, heksteunen en uitrustingsconstructies |
Snijden, ponsen, boren, buigen, afschuinen en slijpen op vaste lengte kan volgens tekening worden geregeld.
Voor gefabriceerde componenten kan een grote snij- en gatbewerking worden voltooid vóór het verzinken, zodat het voltooide onderdeel na verwerking een zinkbescherming krijgt.
Als er na het verzinken wordt gesneden, geboord of gelast, moet het blootgestelde staal of het door hitte beïnvloede gebied worden gereinigd en gerepareerd met een geschikte zinkrijke coating.
De inspectie omvat zowel het basisstaal als de gegalvaniseerde coating.
Voor projectbestellingen kunnen materiaalcertificaten en verzinkingsinspectiegegevens worden aangeleverd. Indien nodig kan ook een inspectie door derden worden geregeld.
Zwart hoekstaal heeft geen zinklaag en vereist normaal gesproken een verflaag of een ander corrosiebeschermingssysteem voor gebruik buitenshuis.
Thermisch verzinkt hoekstaal wordt vóór verzending in de fabriek gecoat, waardoor een afzonderlijk verfproces over het volledige oppervlak op de installatielocatie niet meer nodig is.
Voor droge binnentoepassingen kan zwart hoekstaal voldoende zijn, indien toegestaan door de projectspecificatie. Voor buitenconstructies of constructies die aan vocht zijn blootgesteld, moet de eis inzake corrosiebescherming worden gespecificeerd met de staalsoort en -sectie.
Hoek staalbiedt twee loodrechte poten en wordt vaak gebruikt voor beugels, beugels, frames en verbindingselementen.
Platte balkbiedt één vlak oppervlak en wordt gebruikt voor banden, platen, verstevigingen en andere vlakke verbindingscomponenten.
Kanaal staalheeft een dieper open gedeelte en wordt over het algemeen gebruikt waar een grotere sectiediepte vereist is voor structurele ondersteuning.
De keuze is afhankelijk van de belasting, aansluitmethode, beschikbare ruimte en benodigde profieleigenschappen.
Er werd gegalvaniseerd hoekstaal van 40 x 40 mm en 50 x 50 mm geleverd voor PV-ondersteuningstoepassingen op daken van woningen en bedrijven. Het materiaal werd gespecificeerd met verhoogde zinkbescherming voor blootstelling buitenshuis.
Voor leuning- en kastondersteuningswerkzaamheden werd standaard 6 m gegalvaniseerd hoekstaal geleverd. Het materiaal werd op de gewenste lengte geleverd en vóór installatie gecontroleerd op profielafmetingen.
Er werd 200 μm verzinkt gegalvaniseerd hoekstaal geleverd voor ondersteunende structuren voor buitenapparatuur in een industriële kustomgeving met zoute lucht en lichte chemische blootstelling.
Thermisch verzinkte stalen hoekprofielen kunnen worden geleverd in standaardlengtes van 6 m, 9 m en 12 m of op projectafmetingen worden gesneden. Gelijke en ongelijke hoeken, gespecificeerde zinklagen en vervaardigde onderdelen kunnen volgens tekening worden gerangschikt.

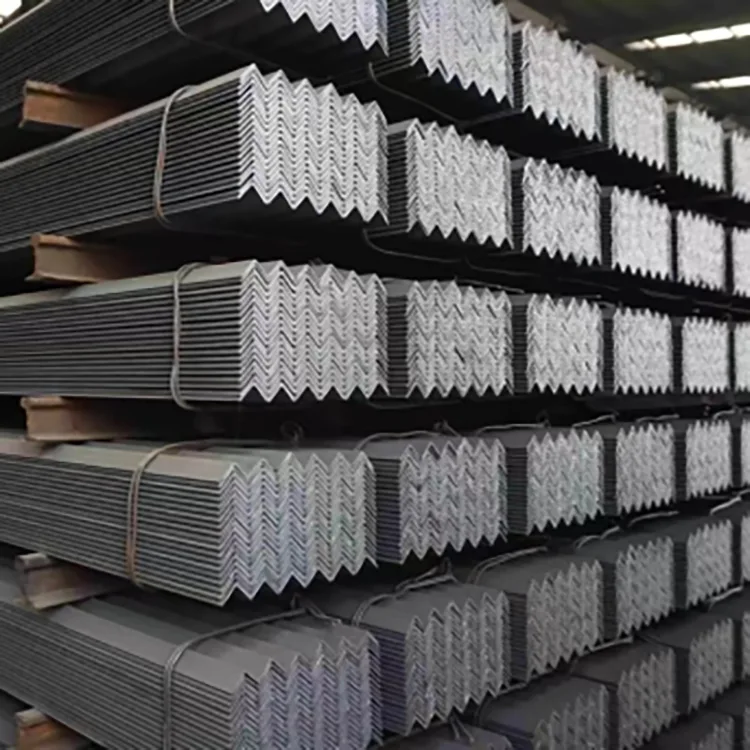

Voor exportzendingen worden stalen hoeken gebundeld en versterkt voor zeetransport. Vochtbestendige verpakkingen kunnen worden gebruikt om schade door hantering en het risico op witte roest tijdens transport en opslag te verminderen.
Een aankoopspecificatie moet bevatten:
Staalsoort + hoektype + pootafmetingen + dikte + lengte + zinklaag + fabricage-eisen.
Voorbeeld:
Q235B / Gelijke hoek / 50 × 50 × 5 mm / 6 m / Thermisch verzinkt / gespecificeerde zinklaag / voorgestanst volgens tekening.
Voor projectorders kunnen tekeningen worden verstrekt voor het zagen op vaste lengte, gatposities en andere fabricagevereisten.
Rongheng levert staalproducten uit Tianjin Daqiuzhuang, met toegang tot warmgewalst staal, galvanisatie en downstream-staalverwerkingsbronnen.
Standaard hoekstaal- en projectorders kunnen worden gecoördineerd met snijden, fabricage, verzinken, inspectie en exportverpakking volgens de vereiste specificatie.
Ja. Afhankelijk van maatvoering en projecteisen zijn zowel gelijke als ongelijke hoekprofielen leverbaar.
Gangbare maten variëren van ongeveer 20 x 20 mm tot 200 x 200 mm, met diktes van 2-20 mm. Andere maten zijn bespreekbaar volgens de gewenste specificatie.
Standaardlengtes zijn 6 m, 9 m en 12 m. Snijden op vaste lengte is mogelijk.
Het gebruikelijke bereik van de zinkcoating is 60–120 μm. Voor veeleisende buitenomgevingen kunnen hogere coatingvereisten van 150–200 μm worden gespecificeerd.
Ja. Kustprojecten moeten de zinklaag specificeren op basis van de blootstelling aan zout. Voor een sterkere blootstelling kan een hogere coating zoals 150–200 μm worden overwogen.
Ja. Snijden, ponsen, boren en andere bewerkingen op een vaste lengte kunnen worden voltooid voordat het volgens tekeningen wordt verzinkt.
Door te lassen wordt de zinklaag rond het verwarmde gebied verwijderd. Na het lassen moet het aangetaste gebied worden gereinigd en gerepareerd met een geschikte zinkrijke coating.
Ja. Het kan worden gebruikt voor geselecteerde PV-steunen, beugels, bevestigingsframes en hulpconstructies. Het profiel en de zinklaag moeten overeenkomen met het projectontwerp en de blootstellingsomstandigheden.
Q235B wordt vaak gebruikt voor conventionele structurele en ondersteunende toepassingen. Q355B wordt gebruikt waar een hogere materiaalsterkte vereist is. De uiteindelijke selectie moet het structurele ontwerp volgen.
Afhankelijk van de bestelling kunnen materiaalcertificaten en verzinkingsinspecties worden geleverd. Indien nodig kan ook een inspectie door derden worden geregeld.
