RonghengbenodigdhedenKoudgevormd U-kanaalstalen profielen voor industriële apparatuursteunen, structurele frames, pijpsteunen, ingebedde componenten en andere staalfabricagetoepassingen. Deze U-vormige profielen zijn vervaardigd door het geleidelijk vormen van staalstrips bij kamertemperatuur en bieden een praktische combinatie van gecontroleerde geometrie, efficiënt materiaalgebruik en aanpasbare afmetingen voor projecten die betrouwbare, installatieklare stalen componenten vereisen.
Koudgevormd U-kanaal is een stalen profiel vervaardigd door stalen strip bij kamertemperatuur te buigen tot een U-vormige dwarsdoorsnede. De open geometrie maakt het geschikt voor apparatuurbases, geleidingsconstructies, steunframes, behuizingen en diverse gefabriceerde samenstellingen. Vergeleken met zwaardere conventionele profielen kunnen koudgevormde profielen een nuttige balans tussen sterkte en gewicht bieden als ze op de juiste manier zijn ontworpen voor de beoogde belastingen. Rongheng biedt Q235B- en Q355B-staalopties, U80-U300-profielafmetingen, diktes van 0,8-3,0 mm en standaardlengtes van 6, 9 of 12 meter, afhankelijk van productspecificaties. Deze gids legt productiemethoden, praktische voordelen, toepassingen, technische specificaties, aankoopoverwegingen en onderhoudsvereisten uit om kopers te helpen het juiste staalkanaal voor hun projecten te selecteren.
1. Wat is koudgevormd U-kanaal?
2. Hoe wordt een koudgevormd U-kanaal vervaardigd?
3. Wat zijn de belangrijkste voordelen?
4. Waar wordt koudgevormd U-kanaal gebruikt?
5. Welke technische specificaties zijn het belangrijkst?
6. Koudgevormd U-kanaal versus warmgewalst kanaalstaal
7. Hoe u het juiste U-kanaal kiest
8. Kwaliteitscontrole en onderhoud

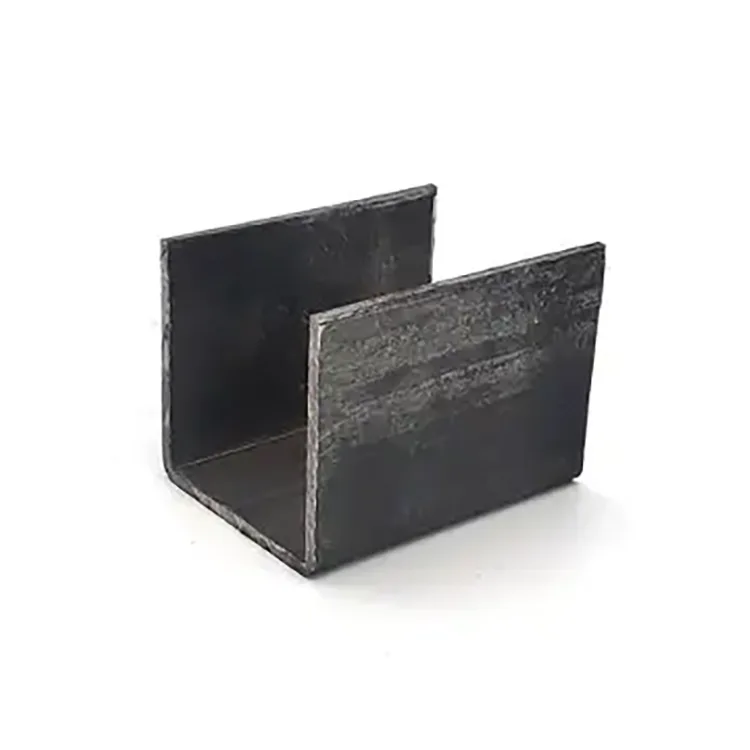

Koudgevormd U-kanaal is een open stalen profiel met een centraal lijf en twee flenzen die zich in dezelfde richting uitstrekken. Deze configuratie creëert een U-vormig profiel dat kan worden geïntegreerd in ondersteunende structuren, montageconstructies, apparatuurframes en andere gefabriceerde componenten.
In tegenstelling tot warmgewalst kanaalstaal, dat zijn vorm verkrijgt door walsen bij hoge temperatuur, wordt koudgevormd U-kanaal geproduceerd door staalband geleidelijk te buigen bij kamertemperatuur. Met deze productiemethode kunnen de profielafmetingen en flensgeometrie worden afgestemd op specifieke toepassingen.
Koudgevormde kanalen zijn vooral nuttig wanneer een project relatief lichtgewicht stalen componenten, herhaalbare afmetingen en eenvoudige fabricage vereist. Hun prestaties zijn afhankelijk van de staalsoort, dikte, sectiegeometrie, verbindingsontwerp en toegepaste belastingen. Daarom vereist het selecteren van een geschikt profiel meer dan het vergelijken van de externe afmetingen.
Rongheng levert koudgevormde stalen profielen voor industriële en structurele toepassingen, met standaard- en op maat gemaakte opties beschikbaar volgens projectvereisten. Kopers kunnen de Cold-Formed U-Channel-productinformatie bekijken om de beschikbare specificaties en verwerkingsservices te beoordelen.
Het productieproces is ontworpen om platte stalen strip om te zetten in een consistent open profiel. Afhankelijk van de productielijn en de ordervereisten omvatten de hoofdfasen doorgaans de materiaalvoorbereiding, het vormen, de maatinspectie en de afwerking.
De productie begint met staalstrips die zijn geselecteerd op basis van de vereiste kwaliteit, dikte, mechanische eigenschappen en toepassing. Rongheng noemt Q235B en Q355B onder de beschikbare materiaalopties voor dit productassortiment.
De juiste kwaliteit moet worden bevestigd aan de hand van de toepasselijke ontwerpnorm en projectspecificaties, in plaats van uitsluitend op basis van nominale sterkte te worden geselecteerd.
De stalen strip passeert een reeks vormrollen die geleidelijk het centrale lijf en de flenzen vormen. Progressief vormen verdeelt de vervorming over verschillende fasen, waardoor de vereiste dwarsdoorsnedegeometrie wordt bereikt.
De uitlijning van de rollen, de consistentie van het materiaal en de conditie van het gereedschap kunnen de rechtheid, flenshoeken en maatuniformiteit beïnvloeden.
Nadat het gewenste profiel is gevormd, kan het op de gewenste lengte worden gesneden. Afhankelijk van de bestelling kan de aanvullende verwerking bestaan uit voorgeperforeerde gaten, sleuven en andere aangepaste afmetingen die zijn ontworpen om de installatie te vereenvoudigen.
Afgewerkte secties moeten worden gecontroleerd aan de hand van de overeengekomen specificaties. Relevante inspectiepunten kunnen lijfafmetingen, flensafmetingen, dikte, lengte, rechtheid en zichtbare oppervlakteconditie zijn.
Bevestig vóór de productie het toepasselijke inspectieplan en de documentatie bij de leverancier, vooral voor projecten met strikte maattoleranties of structurele nalevingsvereisten.
Door koudvervormen kunnen fabrikanten profielen uit staalband produceren zonder gebruik te maken van dezelfde warmvervormingsroute als conventionele warmgewalste kanalen. Voor toepassingen waarbij het ontwerp relatief dunne secties toestaat, kan deze aanpak het gewicht van de componenten en het materiaalverbruik verminderen.
Dunner staal is echter niet automatisch zuiniger. In het uiteindelijke ontwerp moet rekening worden gehouden met draagvermogen, plaatselijke knik, doorbuiging, verbindingssterkte en de vereiste levensduur.
Progressief rolvormen ondersteunt herhaalbare dwarsdoorsnedeafmetingen tijdens productieruns. Consistentie is belangrijk wanneer meerdere kanalen moeten worden uitgelijnd met beugels, bevestigingsmiddelen, montageplaten of andere stalen componenten.
Voor aannemers van fabricage kan consistentie van de afmetingen de montageproblemen en onnodige aanpassingen tijdens de montage verminderen.
Het open U-vormige profiel biedt toegankelijke oppervlakken voor positionering en aansluiting. Afhankelijk van het ontwerp kan het worden gesneden, geboord, geponst of in lasconstructies worden verwerkt.
Voorgesneden lengtes en nauwkeurig gepositioneerde gaten kunnen ook bepaalde secundaire bewerkingen op de installatielocatie verminderen, op voorwaarde dat de fabricagedetails vóór de productie zijn bevestigd.
Industriële projecten hebben zelden identieke maatvereisten. Aangepaste lengtes, gatposities, sleuven en niet-standaard afmetingen kunnen helpen een kanaal af te stemmen op een bepaald steunframe of apparatuursamenstel.
Kopers moeten technische tekeningen of duidelijke maatspecificaties verstrekken om ervoor te zorgen dat het geleverde gedeelte overeenkomt met de beoogde installatie.
Koudgevormd staal kan een effectieve balans tussen sterkte en gewicht bieden als de geometrie en dikte geschikt zijn voor de beoogde belastingen. De uiteindelijke structurele prestaties zijn afhankelijk van meer dan alleen de staalsoort: lijfdiepte, flensbreedte, dikte, niet-ondersteunde lengte, versteviging en verbindingsdetails zijn allemaal van belang.
Voor dragende toepassingen moeten ingenieurs de doorsnede verifiëren aan de hand van de toepasselijke ontwerpnorm, in plaats van te vertrouwen op algemene productbeschrijvingen.
Het open profiel maakt het koudgevormde U-kanaal geschikt voor een breed scala aan industriële binnen- en fabricagetoepassingen.
Voor installaties buitenshuis, vochtige omgevingen of locaties die worden blootgesteld aan corrosieve stoffen, moeten kopers de noodzaak van galvaniseren, verven of een ander geschikt corrosiebeschermingssysteem beoordelen. Een koudgevormd profiel zonder coating mag niet automatisch als geschikt worden beschouwd voor langdurige blootstelling buitenshuis.
Het kiezen van het juiste U-kanaal vereist een duidelijk inzicht in het beschikbare profielbereik en de daadwerkelijke werkomstandigheden. De vermelde productinformatie van Rongheng biedt de volgende referentiespecificaties.
| Specificatie artikel | Beschikbare optie | Aankoopoverweging |
|---|---|---|
| Profielgrootte | U80–U300 | Bevestig de exacte lijfdiepte, flensafmetingen en doorsnedetekening. |
| Staalkwaliteit | Q235B, Q355B | Zorg ervoor dat de kwaliteit overeenkomt met de ontwerpbelastingen en toepasselijke normen. |
| Wanddikte | 0,8–3,0 mm | Controleer de belastingsvereisten, lokale knik en verbindingsprestaties. |
| Standaard lengte | 6 m, 9 m of 12 m | Selecteer lengtes die passen bij transport- en installatieplannen. |
| Snijservice | Aangepast snijden beschikbaar | Bevestig de afgewerkte lengte en maattolerantie. |
| Gatenverwerking | Voorgeperforeerde gaten en sleuven beschikbaar | Zorg voor gatendiameter, afstand en positietekeningen. |
| Niet-standaard afmetingen | Aangepaste wensen zijn bespreekbaar | Bevestig de haalbaarheid, tooling, kosten en doorlooptijd. |
| Oppervlaktebescherming | Bevestig de gewenste afwerking bij de leverancier | Houd rekening met vocht, blootstelling aan corrosie en onderhoudsbehoeften. |
Belangrijk:Deze specificaties zijn een referentie voor de productselectie en geen vervanging voor een projectspecifiek technisch gegevensblad. Bevestig de exacte sectieafmetingen, toleranties, materiaalcertificaten, oppervlakteafwerking en toepasselijke normen in de aankoopdocumentatie.
Zowel koudgevormde als warmgewalste kanaalsecties spelen een praktische rol bij de staalproductie. De beste keuze hangt af van structurele vereisten, beschikbare afmetingen, productietoleranties en projectkosten.
| Vergelijkingsfactor | Koudgevormd U-kanaal | Warmgewalst kanaalstaal |
|---|---|---|
| Productiemethode | Stalen strip die geleidelijk wordt gevormd bij kamertemperatuur | Staal gevormd door middel van een warmwalsproces |
| Typisch sectieontwerp | Vaak geschikt voor relatief dunwandige, lichtgewicht profielen | Algemeen verkrijgbaar in conventionele structurele kanaalsecties |
| Dimensionaal maatwerk | Profielgeometrie en -verwerking kunnen worden aangepast aan specifieke vereisten | De selectie volgt over het algemeen de beschikbare gewalste profielen, met indien nodig aanvullende fabricage |
| Gewichtsoverwegingen | Kan het gewicht verminderen waar het ontwerp dunnere secties toestaat | Vaak geselecteerd voor zwaardere structurele toepassingen die geschikte profieleigenschappen vereisen |
| Typische toepassingen | Apparatuursteunen, frames, geleiders en lichte staalconstructies | Structurele frames, steunen en toepassingen die geschikte zwaardere secties vereisen |
| Ontwerpvereisten | Controleer lokale knik, doorbuiging, verbindingen en sectie-eigenschappen | Controleer sectie-eigenschappen, belasting, verbindingen en toepasselijke structurele normen |
Geen van beide productiemethoden is universeel superieur. Koudgevormde profielen kunnen voordelig zijn voor lichtgewicht toepassingen en fabricage op maat, terwijl warmgewalste profielen geschikter kunnen zijn voor projecten die zwaardere profielen vereisen. Ingenieurs moeten de werkelijke sectie-eigenschappen en de geverifieerde ontwerpcapaciteit vergelijken voordat ze een definitieve beslissing nemen.
Een betrouwbare aankoopbeslissing begint bij de toepassing en niet alleen bij de productnaam. De volgende stappen kunnen projectmanagers, ingenieurs en inkoopteams helpen bij het definiëren van hun vereisten.
Identificeer de belastingen, niet-ondersteunde overspanning, ondersteuningsomstandigheden, verbindingsregeling en verwachte serviceomgeving. Voor structurele toepassingen dient u deze gegevens aan de verantwoordelijke ingenieur te verstrekken, zodat de sectie op de juiste manier kan worden geselecteerd en geverifieerd.
Specificeer de lijfdiepte, flensbreedte, materiaaldikte, flenshoek en eventuele aanvullende geometrische vereisten. Een label met sectiegrootte alleen beschrijft mogelijk niet elke afmeting die nodig is voor nauwkeurige fabricage.
Q235B en Q355B zijn beschikbare opties voor het koudgevormde U-kanaalassortiment van Rongheng. De juiste kwaliteit moet worden geselecteerd op basis van de ontwerpberekening, de toepasselijke materiaalnorm en de projectdocumentatie.
Bepaal de vereiste lengtes, gatlocaties, sleuven en andere verwerkingsdetails voordat u de bestelling plaatst. Volledige tekeningen helpen wijzigingen op de locatie te verminderen en mismatches tussen geleverde profielen en installatiecomponenten te voorkomen.
Inkoopteams moeten de volledige kosten beoordelen, inclusief:
Deze aanpak helpt kopers offertes op een consistente basis te vergelijken en de meest geschikte optie voor het project te identificeren.
De productkwaliteit heeft invloed op de efficiëntie van de installatie, de structurele prestaties en de betrouwbaarheid op lange termijn van gefabriceerde samenstellingen. Kopers moeten duidelijke inspectie-eisen opstellen voordat de productie begint.
Controleer de lijfdiepte, flensbreedte, dikte, totale lengte, rechtheid en andere kritische afmetingen aan de hand van de goedgekeurde tekening. Voor componenten die in samenstellingen worden gebruikt, is maatcompatibiliteit vooral belangrijk.
Bevestig de staalsoort en vraag relevante materiaaldocumentatie op indien vereist door het project. Materiaalidentificatie en traceerbaarheid kunnen belangrijk zijn voor gereguleerde of dragende toepassingen.
Inspecteer het profiel op zichtbare schade, vervorming en omstandigheden die de fabricage of coating kunnen verstoren. Als corrosiebescherming is gespecificeerd, bevestig dan het coatingtype en de toepasselijke inspectiecriteria.
Voor veeleisende structurele toepassingen moeten inspectie en acceptatie de projectspecificatie en toepasselijke technische normen volgen. Onderhoudsvereisten moeten de feitelijke gebruiksomgeving en het geselecteerde oppervlaktebeschermingssysteem weerspiegelen.
Koudgevormd U-kanaal wordt geproduceerd door stalen strip bij kamertemperatuur geleidelijk te buigen, terwijl conventioneel warmgewalst kanaalstaal wordt gevormd door warmwalsen. Koudgevormde profielen worden vaak gebruikt voor lichtgewicht profielen en maatwerk, terwijl warmgewalste profielen doorgaans worden geselecteerd voor zwaardere structurele toepassingen. De juiste keuze hangt af van de vereiste afmetingen, sectie-eigenschappen en ontwerpbelastingen.
Rongheng noemt Q235B en Q355B als beschikbare materiaalopties voor zijn koudgevormde U-kanaalproductassortiment. Kopers moeten de vereiste kwaliteit, mechanische eigenschappen, materiaaldocumentatie en toepasselijke normen bevestigen voordat ze bestellen.
Ja. De vermelde opties omvatten op maat gemaakt snijden, voorgeperforeerde gaten, sleuven en niet-standaard afmetingen onder voorbehoud van bevestiging. Kopers moeten gedetailleerde tekeningen, afmetingen, hoeveelheden en verwerkingsvereisten verstrekken, zodat de leverancier de haalbaarheid en offertedetails kan beoordelen.
Het kan buitenshuis worden gebruikt als het materiaal, het structurele ontwerp en het corrosiebeschermingssysteem geschikt zijn voor de omgeving. Ongecoat staal kan extra bescherming tegen vocht en corrosieve blootstelling vereisen. Kopers moeten de beschikbare oppervlaktebehandeling en verwachte serviceomstandigheden bij de leverancier bevestigen.
De keuze is afhankelijk van de toegepaste belasting, overspanning, ondersteuningsomstandigheden, verbindingsontwerp, staalkwaliteit en toepasselijke structurele vereisten. Voor dragende toepassingen moet een gekwalificeerde ingenieur de sectie-eigenschappen en structurele capaciteit verifiëren. Rongheng kan de opgegeven afmetingen en projectinformatie bekijken om geschikte productopties te helpen identificeren.
Geef de vereiste profielgrootte, lijf- en flensafmetingen, dikte, staalkwaliteit, lengte, hoeveelheid, oppervlakteafwerking en eventuele gat- of sleufvereisten op. Voeg voor structurele projecten de relevante tekeningen, beoogde toepassing en technische normen toe. Deze gegevens helpen de leverancier bij het opstellen van een nauwkeuriger offerte en leveringsvoorstel.
Koudgevormd U-kanaal is een praktisch stalen profiel voor apparatuursteunen, industriële frames, geleidingsstructuren, ingebedde componenten en andere fabricagetoepassingen waarbij sectiegeometrie, materiaalefficiëntie en installatiecompatibiliteit van belang zijn. Het kiezen van het juiste product vereist een zorgvuldige afweging van staalkwaliteit, dikte, profielafmetingen, toegepaste belastingen, blootstelling aan corrosie en verwerkingsvereisten. Rongheng biedt Q235B- en Q355B-opties, U80-U300-profielformaten en aangepaste verwerkingsdiensten volgens bevestigde specificaties. Als u stalen kanalen aanschaft voor een industrieel project, de assemblage van apparatuur of een aangepaste fabricagevereiste,neem contact met ons opom uw tekeningen, technische vereisten, bestelhoeveelheid en leveringsverwachtingen te bespreken. Een duidelijk gedefinieerde specificatie is de eerste stap op weg naar een betrouwbare en kosteneffectieve staalleveringsoplossing.
-
