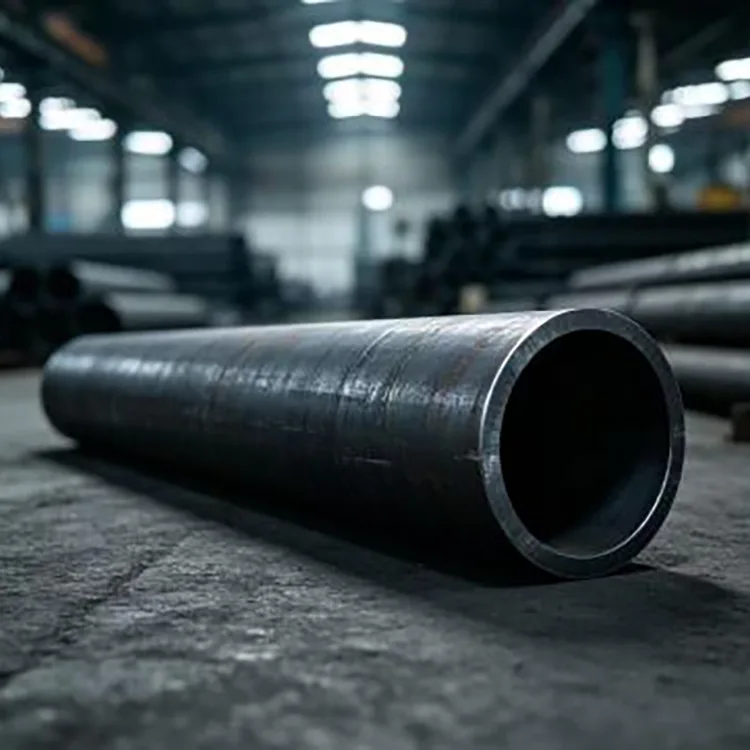

Koolstofstalen naadloze buizen voor pijpleidingsystemen worden vervaardigd uit massief staal in plaats van een stalen strip met een lasnaad in de lengterichting. De knuppel wordt verwarmd, doorboord om een holle schaal te vormen en vervolgens gewalst of koudgetrokken om de vereiste diameter en wanddikte te bereiken.
Voor pijpleidingsystemen is de belangrijkste reden om naadloze buizen te gebruiken niet simpelweg dat deze “hogere sterkte” hebben. Door de constructie wordt de longitudinale lasnaad verwijderd die aanwezig is in gelaste buizen, wat een belangrijke overweging kan zijn voor bepaalde hogedruk-, hoge temperatuur- of kritieke toepassingen.
De afgewerkte buis kan worden geleverd in zwarte staat, gebeitst en gepassiveerd, gepolijst, gecoat met roestwerende olie of behandeld met een andere overeengekomen oppervlaktebescherming. De uiteindelijke specificatie moet gebaseerd zijn op het medium, de temperatuur, de druk, de aansluitmethode en de toepasselijke pijpleidingstandaard.
|
Item |
Specificatie |
|
Product |
Naadloze buis van koolstofstaal voor pijpleidingsystemen |
|
Belangrijkste materialen |
20#, Q235B, Q345B, A106 Gr.B, A53 Gr.B |
|
Buitendiameter |
21–630 mm |
|
Wanddikte |
1–50 mm |
|
Standaard lengte |
6 meter / 12 meter |
|
Aangepaste lengte |
Beschikbaar |
|
Drukbereik |
0,6–32 MPa als geleverd referentiebereik, afhankelijk van buismaat, wanddikte, materiaal en ontwerpcode |
|
Temperatuurbereik |
-20°C tot 450°C als geleverde productreferentie; De daadwerkelijk toegestane gebruikstemperatuur is afhankelijk van het materiaal en de toepasselijke norm |
|
Oppervlak |
Zwart, gebeitst en gepassiveerd, gepolijst, roestwerende olie, verzinkt |
|
Verwerking |
Snijden, afschuinen, draadsnijden, boren en andere overeengekomen fabricage |
20 # koolstofstaal wordt vaak gebruikt voor algemeen vloeistoftransport en conventionele mechanische toepassingen.
Q235B is geschikt voor algemene structurele en ondersteunende toepassingen waarbij het ontwerp deze kwaliteit vereist.
Q345B kan worden overwogen voor toepassingen die een hogere sterkte vereisen, afhankelijk van de toepasselijke buisspecificaties.
A106 Gr.B is een gebruikelijke keuze voor naadloze koolstofstalen buizen die worden gebruikt bij hoge temperaturen. ASTM A106/A106M-26 heeft betrekking op naadloze koolstofstalen buizen voor gebruik bij hoge temperaturen en omvat vereisten voor mechanisch testen, hydrostatisch testen en niet-destructief elektrisch testen.
A53 Gr.B behoort tot een bredere buisspecificatie die zowel naadloze als gelaste zwarte en thermisch verzinkte buizen omvat. De koper moet dus duidelijk vermelden dat het vereiste product naadloos is. ASTM A53/A53M-24 omvat NPS 1/8 tot en met NPS 26 en omvat hydrostatische en andere inspectievereisten.
Voor verschillende diensten zijn verschillende standaarden bedoeld.
Voor algemeen vloeistoftransport in China is GB/T 8163-2018 de huidige standaard voor naadloze stalen buizen voor vloeistoffen.
Voor service bij hoge temperaturen is ASTM A106/A106M specifiek bedoeld voor naadloze koolstofstalen buizen voor service bij hoge temperaturen.
Voor het kraken van aardolie en aanverwante toepassingen in petrochemische ovens, warmtewisselaars en drukleidingen heeft GB 9948-2013 betrekking op naadloze stalen buizen voor het kraken van aardolie.
Dit is de reden waarom bij een pijpleidingonderzoek het servicemedium en de bedrijfstemperatuur moeten worden vermeld, en niet alleen de buitendiameter en wanddikte.
Het geleverde productassortiment omvat 0,6–32 MPa en -20°C tot 450°C, maar deze mogen niet worden behandeld als één universele classificatie voor elke buis.
De toegestane druk is afhankelijk van de buitendiameter, wanddikte, staalsoort, ontwerptemperatuur, corrosietolerantie, verbindingsconfiguratie en de geldende ontwerpcode.
Temperatuur heeft ook invloed op de materiaalprestaties. Een buis die geschikt is voor water op normale temperatuur kan niet automatisch worden gebruikt voor stoom op hoge temperatuur, simpelweg omdat de wanddikte hetzelfde is.
Voor hogetemperatuursystemen moeten daarom de materiaalnorm en ontwerpcode vóór aankoop worden bevestigd.
De afwezigheid van een longitudinale las is nuttig bij toepassingen waarbij de buiswand een doorlopend lichaam rond de omtrek moet bieden.
Voor veel gewone lagedruksystemen kunnen gelaste buizen economischer zijn.
Naadloze buizen worden relevanter wanneer het project een naadloze specificatie vereist vanwege druk, temperatuur, servicekriticiteit of de toepasselijke code.
Dit onderscheid is van belang bij aanbestedingen. “Naadloos” zou een vereiste moeten zijn in de aankoopspecificatie wanneer het technische ontwerp dit vereist, in plaats van een aanname op basis van het uiterlijk van de buis.
Bij vloeistoftransport wordt de drukval beïnvloed door de interne diameter, pijplengte, stroomsnelheid, vloeistofviscositeit, fittingen en interne oppervlakteconditie.
Een grotere interne diameter kan de stroomsnelheid en het wrijvingsverlies verminderen, terwijl een kleinere diameter de pompvraag kan vergroten.
Om deze reden moet de leidingmaat gebaseerd zijn op het vereiste debiet en de toegestane drukval. Wanddikte moet dan afzonderlijk worden gecontroleerd op druk en mechanische vereisten.
Het biedt drukweerstand, zorgt waar nodig voor corrosie, draagt bij aan de mechanische stijfheid en beïnvloedt het externe draagvermogen van de pijpleiding.
Het geleverde bereik is 1–50 mm, waarbij SCH-drukseries beschikbaar zijn voor geschikte projectbestellingen.
Een dikkere muur is niet automatisch beter. Het verhoogt het materiaalgewicht, de kosten en soms de las- of buigvereisten. De juiste dikte moet voortkomen uit de ontwerpdruk, temperatuur, materiaalkwaliteit en corrosietoeslag.

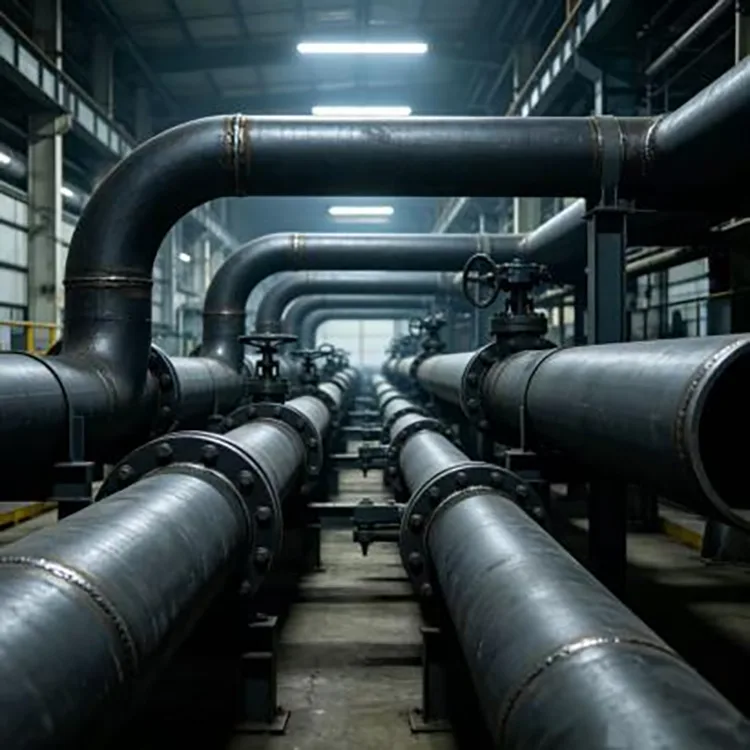

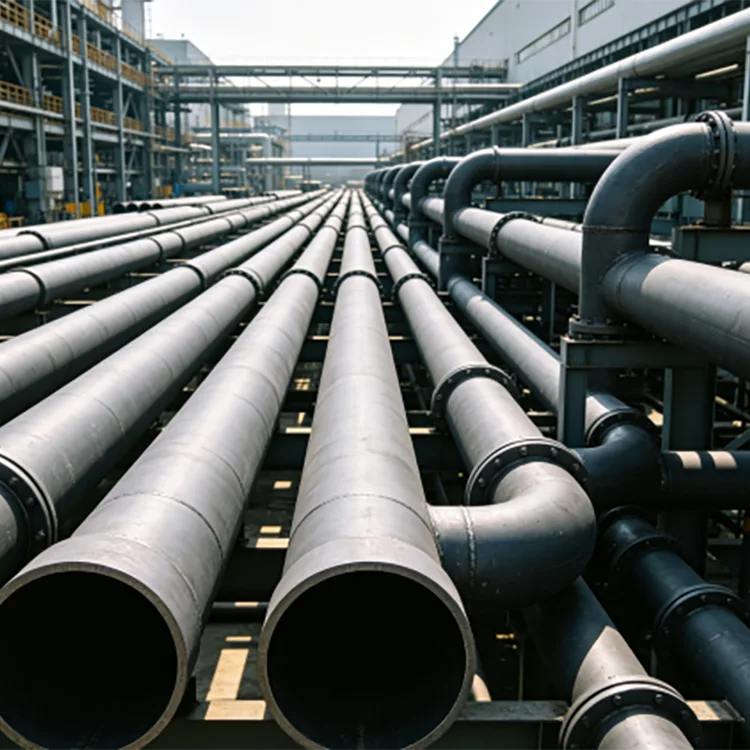

Koolstofstalen naadloze buizen voor pijpleidingsystemen worden in verschillende industriële systemen gebruikt.
In energiecentrales kan het worden gebruikt voor geselecteerde stoom-, water- en hulpleidingsystemen waarbij het materiaal en de temperatuur geschikt zijn.
In chemische fabrieken wordt het gebruikt voor procesleidingen, warmteoverdrachtsystemen en apparatuuraansluitingen met de juiste materiaalkeuze.

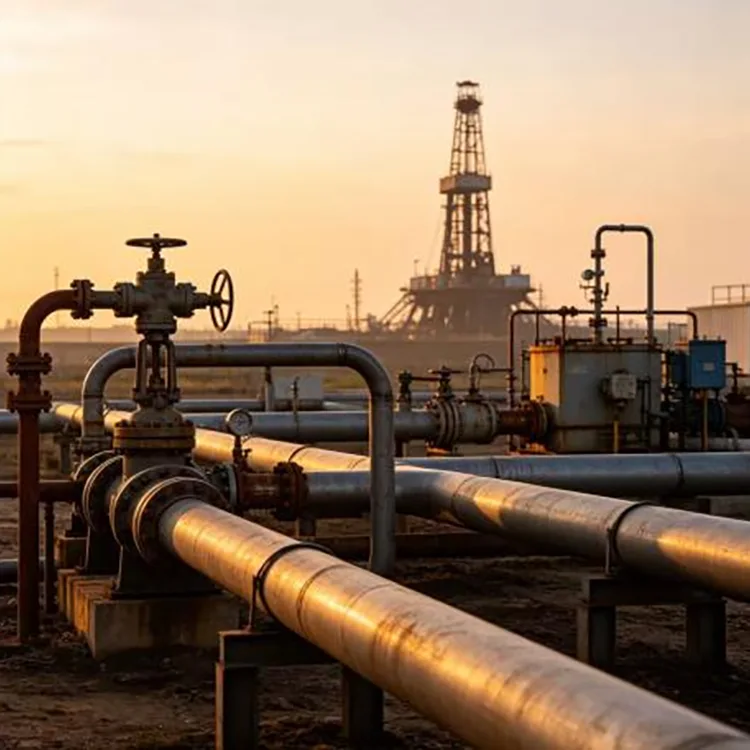

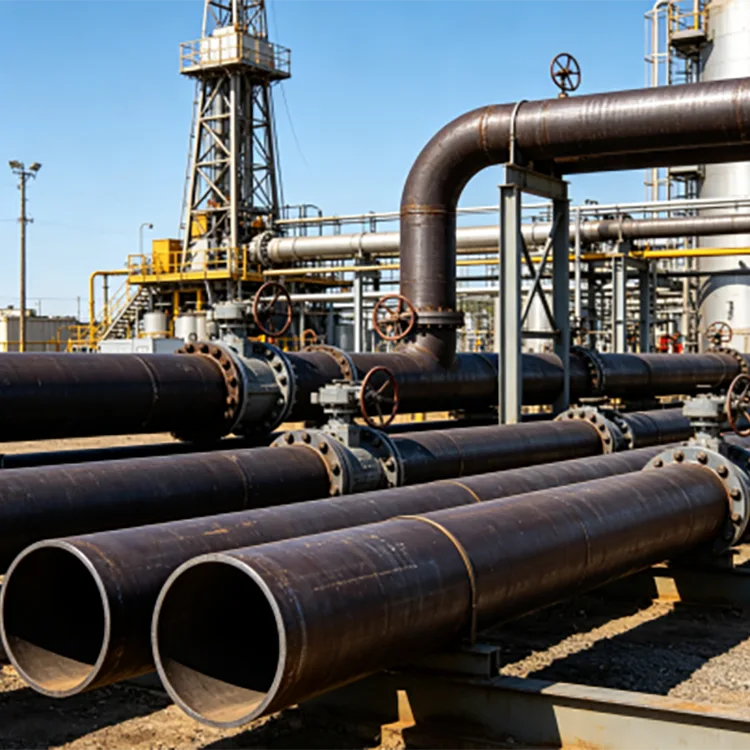

In olie- en gasfaciliteiten kunnen naadloze buizen worden gebruikt in geselecteerde druk- en procesleidingen waar de gespecificeerde kwaliteit en norm dit toelaten.
In mechanische apparatuur kan het dienen als hydraulische leidingen, apparatuurleidingen en drukdragende verbindingen.
In industriële nutsvoorzieningen wordt het gebruikt voor perslucht, water en andere procesmedia volgens de geldende servicevereisten.
Voor pijpleidingen met hoge temperaturen moet de pijp worden geselecteerd vanaf de temperatuurvereiste naar achteren.
Als een lijn hogetemperatuurstoom of een ander heet procesmedium transporteert, moet de koper de materiaalkwaliteit, ontwerptemperatuur, druk, isolatieopstelling en uitzettingstoeslag bevestigen.
ASTM A106/A106M-26 heeft specifiek betrekking op naadloze koolstofstalen buizen voor gebruik bij hoge temperaturen en vereist dat de buis geschikt is voor bewerkingen zoals buigen, flenzen en lassen, indien correct gespecificeerd.
Een vloeistofleiding voor algemeen gebruik mag niet worden vervangen door een hogetemperatuurleiding simpelweg omdat de nominale maat identiek is.
Naadloze stalen buizen kunnen worden gebruikt in ondergrondse pijpleidingsystemen, maar het zwarte stalen oppervlak biedt geen langdurige ondergrondse corrosiebescherming.
Voor ondergrondse toepassingen kan de externe bescherming geschikte anticorrosiecoatings, wikkelsystemen of kathodische beschermingsmaatregelen omvatten, afhankelijk van het projectontwerp.
De bodem zelf kan een belangrijke bron van corrosie zijn. Vochtgehalte, pH, zouten, drainage en zwerfstroomomstandigheden hebben allemaal invloed op de vereiste bescherming.
Als de pijpleiding intern een corrosief medium vervoert, moet ook rekening worden gehouden met de interne materiaalcompatibiliteit.
De buis kan in verschillende oppervlakteomstandigheden worden geleverd.

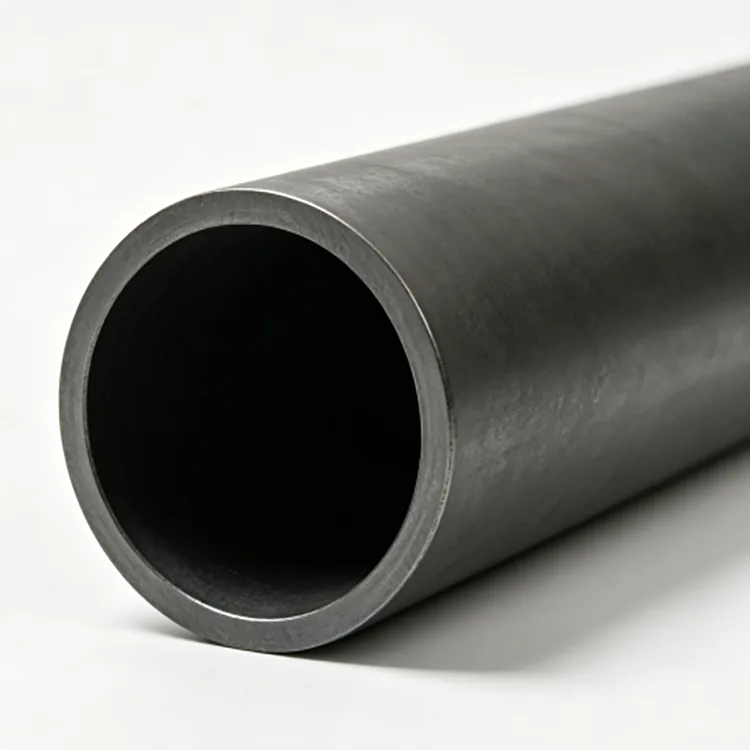

Zwart: de normale onbehandelde toestand voor veel fabricage- en industriële leidingtoepassingen.
Gebeitst en gepassiveerd: nuttig wanneer een schoner oppervlak vereist is.
Gepolijst: geselecteerd voor toepassingen waarbij oppervlakteafwerking een specifieke rol speelt.
Roestpreventieve olie: nuttig voor opslag- en transportbescherming.
Thermisch verzinkt: beschikbaar voor geschikte toepassingen waarbij externe atmosferische corrosiebescherming vereist is.
De uiteindelijke oppervlaktebehandeling moet worden geselecteerd op basis van het medium en de gebruiksomgeving, in plaats van toegepast als een algemene upgrade.
Bij leidinginstallatie kunnen de leidinguiteinden worden voorbereid volgens de aansluitmethode.
Gladde uiteinden zijn geschikt voor bepaalde lasverbindingen.
Afgeschuinde uiteinden kunnen worden voorbereid voor stuiklassen.
Voor geschikte toepassingen met kleinere diameters kunnen draadeinden worden aangebracht.
Snijden met een vaste lengte kan ook de fabricage in het veld verminderen als de tekening van de pijpleiding al voltooid is.
Wanneer de buis in een druksysteem wordt gelast, moet de eindvoorbereiding de lasprocedure en het verbindingsontwerp van het project volgen.
Voor een drukleiding is inspectie alleen niet voldoende.
Het inspectieplan kan materiaalverificatie, maatmetingen, visuele inspectie, hydrostatische tests en passend niet-destructief onderzoek omvatten volgens de geselecteerde norm.
ASTM A106/A106M-26 omvat trek-, buig-, afvlakkings-, hydrostatische en niet-destructieve elektrische testvereisten binnen het toepassingsgebied ervan.
ASTM A53/A53M-24 omvat ook bepalingen voor het testen van spanning, buiging, afvlakking, hydrostatische en niet-destructieve elektrische testen voor buizen die onder die specificatie vallen.
Bij een projectorder moet de koper de vereiste tests vóór de productie definiëren, in plaats van deze na verzending toe te voegen.
Het materiaal wordt gecontroleerd vanaf het binnenkomende staal tot en met de inspectie van de voltooide buizen.
De chemische samenstelling en materiaalidentiteit worden geverifieerd aan de hand van de gespecificeerde kwaliteit. Tijdens de eindproductinspectie worden diameter, wanddikte, lengte en rechtheid gecontroleerd.
Voor kritische bestellingen kan aanvullende inspectie bestaan uit hydrostatisch onderzoek en niet-destructief onderzoek volgens de geselecteerde norm.
Materiaalcertificaten moeten overeenkomen met de daadwerkelijke productiebatch. Als het project onafhankelijke verificatie vereist, kan inspectie door derden vóór verzending worden geregeld.
|
Sollicitatie |
Typische startrichting |
|
Algemeen vloeistoftransport |
20# en toepasselijke GB/T 8163-vereisten |
|
Algemene industriële leidingen |
20# of gespecificeerd equivalent |
|
Structurele/mechanische toepassing met hogere sterkte |
Q345B waar toegestaan |
|
Service op hoge temperatuur |
A106 Gr.B of projectspecifieke hogetemperatuurkwaliteit |
|
Petroleum/petrochemische dienst |
Selecteer de toepasselijke aardolie- of petrochemische standaard |
|
Begraven pijpleiding |
Leidingspecificatie + externe corrosiebescherming |
|
Hogedruksysteem |
Bevestig ontwerpdruk, temperatuur, wanddikte en toepasselijke code |
Dit zijn aanbestedingsrichtingen en geen vervangingen voor pijpleidingontwerp.
Het productietraject voor naadloze buizen begint met een massieve knuppel.
Stalen knuppel → opnieuw verwarmen → roterend doorboren → warmwalsen / op maat maken → warmtebehandeling waar nodig → rechttrekken → snijden → inspectie → afwerking → verpakken
Voor sommige maten en specificaties kan koudtrekken of koudwalsen worden gebruikt na de warmbewerkingsfase om strakkere afmetingen en oppervlaktevereisten te bereiken.
De daadwerkelijke productieroute is afhankelijk van de buismaat, kwaliteit en bestelde standaard.
Het staaltoeleveringsnetwerk van Tianjin Daqiuzhuang ondersteunt inkoop, inspectie, snijden, pijpverwerking en logistiek voor projectorders.
Het beschikbare assortiment omvat een buitendiameter van 21–630 mm en een wanddikte van 1–50 mm, met standaardlengtes van 6 m en 12 m en aangepaste lengtes voor projectvereisten.
Materialen kunnen rond de beoogde service worden gerangschikt, waaronder 20#, Q235B, Q345B, A106 Gr.B en A53 Gr.B waarbij de geselecteerde standaard de kwaliteit toestaat.
Voor pijpleidingprojecten kan de bestelling het snijden, afschuinen, oppervlaktevoorbereiding en andere overeengekomen bewerkingen vóór levering omvatten.
Materiaalcertificaten en inspectiegegevens kunnen worden geleverd volgens de aankoopvereisten, waarbij inspectie door derden beschikbaar is voor projecten die onafhankelijke verificatie vereisen.
Voor exportorders kunnen pijpbundeling, vochtbewuste bescherming, het laden van containers en documentatie worden gecoördineerd via het logistieke netwerk van Tianjin.
Een nuttig onderzoek zou het pijpleidingmedium, de ontwerpdruk, de ontwerptemperatuur, de pijpnorm, de staalkwaliteit, de buitendiameter, de wanddikte, de lengte en de hoeveelheid moeten omvatten.
Bijvoorbeeld:
GB/T 8163 / 20# / naadloos / 114,3 × 8 mm / 6 m / waterleiding / 100 MT
Voor service bij hoge temperaturen:
ASTM A106 Gr.B / naadloos / 8 in / SCH40 / 12 m / proceslijn voor hoge temperaturen
Met deze informatie kan de leverancier het juiste product identificeren in plaats van de bestelling alleen op diameter te matchen.
Naadloze buizen hebben geen longitudinale lasnaden en zijn gespecificeerd voor vele druk-, temperatuur- en kritieke toepassingen. Of het nodig is, hangt af van de projectcode en bedrijfsomstandigheden.
Het geleverde assortiment omvat 20#, Q235B, Q345B, A106 Gr.B en A53 Gr.B, afhankelijk van de toepasselijke productnorm.
Ja, wanneer het geselecteerde materiaal en de standaard geschikt zijn voor de ontwerptemperatuur en -druk. ASTM A106 is specifiek bedoeld voor naadloze koolstofstalen buizen voor gebruik bij hoge temperaturen.
Het geleverde productreferentiebereik bereikt 32 MPa, maar de toegestane werkdruk moet worden berekend op basis van de werkelijke diameter, wanddikte, materiaal, temperatuur en ontwerpcode.
Het meegeleverde referentiebereik is -20°C tot 450°C. Dit is geen universele beoordeling voor alle kwaliteiten en maten; de toepasselijke materiaalnorm en ontwerpcode bepalen de daadwerkelijk toegestane bedrijfstemperatuur.
Ja, maar onbehandeld koolstofstaal moet normaal gesproken een geschikte externe corrosiebescherming krijgen voor ondergronds gebruik. Bij het corrosieontwerp moet rekening worden gehouden met de bodemchemie en de vochtomstandigheden.
Ja. Wanddiktes uit de drukserie, zoals SCH40, kunnen worden geleverd indien compatibel met de geselecteerde buismaat en standaard.
Ja. Snijden op vaste lengte en afschuinen van de uiteinden kunnen worden geregeld volgens pijpleidingtekeningen en lasvereisten.
Niet als automatische vervanging. De kwaliteiten behoren tot verschillende specificaties en stellen verschillende eisen. De buis moet voldoen aan de norm die is gespecificeerd in het pijpleidingontwerp.
GB/T 8163-2018 is de huidige Chinese norm voor naadloze stalen buizen voor vloeistoffen.
A53/A53M omvat zowel naadloze als gelaste buizen. Als naadloze buizen vereist zijn, moet de inkooporder het naadloze product expliciet specificeren.
Materiaalcertificaten, dimensionale inspectierapporten en overeengekomen testrapporten kunnen worden aangeleverd. Hydrostatisch onderzoek, niet-destructief onderzoek en inspectie door derden kunnen worden geregeld volgens de projectspecificatie.
