Naadloze koolstofstalen buis voor hoge temperaturen

Leidingen voor hoge temperaturen kunnen niet alleen op de buismaat worden geselecteerd. Werktemperatuur, druk, servicemedium, bedrijfstijd en materiaalkwaliteit hebben allemaal invloed op de prestaties die van de buis worden verwacht. Deze naadloze koolstofstalen buis voor hoge temperaturen is bedoeld voor toepassingen bij hoge temperaturen en hoge druk waarbij gewone koolstofstalen leidingen mogelijk niet voldoende stabiliteit op lange termijn bieden.

De buis wordt vervaardigd met behulp van naadloze productietechnologie voor stalen buizen, waardoor de buis een doorlopende structuur krijgt zonder een lasnaad in de lengterichting. Gecontroleerd verwarmen, doorboren, walsen, op maat maken, afkoelen en rechttrekken dragen bij aan het behoud van een dichte en uniforme buiswand. De afgewerkte buis is geschikt voor stoom, heet water en procesvloeistoffen op hoge temperatuur, waarbij verwerkingsopties beschikbaar zijn voor verschillende installatievereisten.

Prestaties onder hoge temperaturen

Langdurige blootstelling aan hitte kan ervoor zorgen dat koolstofstalen leidingen de maatvastheid verliezen of vervorming ontwikkelen als het materiaal en de bedrijfsomstandigheden niet goed op elkaar zijn afgestemd. Om deze reden is de buis ontworpen rond specifieke temperatuur- en druklimieten in plaats van te worden behandeld als een naadloze buis voor algemeen gebruik.

Weerstand tegen kruip bij hoge temperaturen

Bij continu gebruik bij 425°C is de buis ontworpen om stabiele afmetingen te behouden en bestand te zijn tegen plastische vervorming en uitzetting van de diameter. Dit is vooral belangrijk voor pijpleidingen die gedurende lange bedrijfsperioden op hoge temperaturen blijven.

Weerstand tegen thermische vermoeidheid

Industriële leidingen kunnen herhaaldelijk worden verwarmd en gekoeld in plaats van een constante temperatuur. De buis is ontworpen om thermische cycli te weerstaan ​​en het risico op scheuren als gevolg van herhaalde temperatuurveranderingen te verminderen.

Prestaties bij hoge temperaturen en druk

De nominale hogetemperatuurdruk bedraagt ​​10 MPa bij een constante temperatuur van 425°C. Voor een daadwerkelijk project moet de drukcapaciteit nog steeds worden gecontroleerd aan de hand van de buismaat, wanddikte, materiaalkwaliteit, ontwerptemperatuur en de toepasselijke technische code.

Uniforme materiaalstructuur

Het gebruik van gecontroleerde koolstofstaalgrondstoffen en naadloze productie zorgen voor een dichte buiswand met consistente materiaalcontinuïteit. Dit is belangrijk voor toepassingen waarbij plaatselijke defecten een probleem kunnen worden bij aanhoudende temperatuur en druk.

Kern technische specificaties

Materiaal- en standaardselectie

Het juiste materiaal is afhankelijk van de werkelijke bedrijfstemperatuur en gebruiksomstandigheden. Verschillende kwaliteiten mogen niet worden vervangen simpelweg omdat hun nominale buisafmetingen hetzelfde zijn.

Tot 350°C

Voor midden- en lagedrukstoom-, warmteoverdrachtsolie- en heetwaterleidingen heeft 20G naadloze stalen buis volgens GB 3087 de voorkeur in het meegeleverde selectieschema.

ASTM A106 Gr.B kan als alternatief worden gebruikt.

GB/T 8163 20# moet met voorzichtigheid worden overwogen en is bedoeld voor lagedruk, niet-kritieke aftakleidingen in plaats van veeleisende service bij hoge temperaturen.

350–425°C

Voor langdurige continue stoomservice op hoge temperatuur gebruikt u 20G volgens GB 3087 of ASTM A106 Gr.B volgens het projectontwerp.

Voor dit temperatuurbereik moet de materiaaldocumentatie de vereiste mechanische eigenschappen bij hoge temperaturen en niet-destructieve testrapporten bevatten, indien gespecificeerd door het project.

Gewone GB/T 8163 20# mag niet worden vervangen door een gespecificeerde hogetemperatuurleiding, alleen maar om de aanschafkosten te verlagen.

425–450°C

Bij dit temperatuurbereik mogen koolstofstalen buizen alleen worden overwogen voor kortdurend of periodiek gebruik.

Een kruipbeoordeling is vereist en de inspectie-intervallen moeten worden verkort wanneer koolstofstaal tijdelijk wordt gebruikt. Voor formeel technisch ontwerp wordt de voorkeur gegeven aan chroom-molybdeen gelegeerd staal.

Boven 450°C

Naadloze buizen van koolstofstaal mogen niet worden gebruikt voor langdurig gebruik boven 450°C.

De meegeleverde selectieleidraad beveelt hittebestendig gelegeerd staal aan, zoals:

● 15CrMoG — tot 510°C

● 12Cr1MoVG — tot 570°C

De uiteindelijke materiaalkeuze moet het feitelijke technische ontwerp, de bedrijfsomstandigheden en de toepasselijke normen volgen.

Waar het wordt gebruikt

Deze buis wordt voornamelijk gebruikt in systemen waar temperatuur en druk gedurende langere perioden behouden blijven.

Typische toepassingen zijn onder meer:

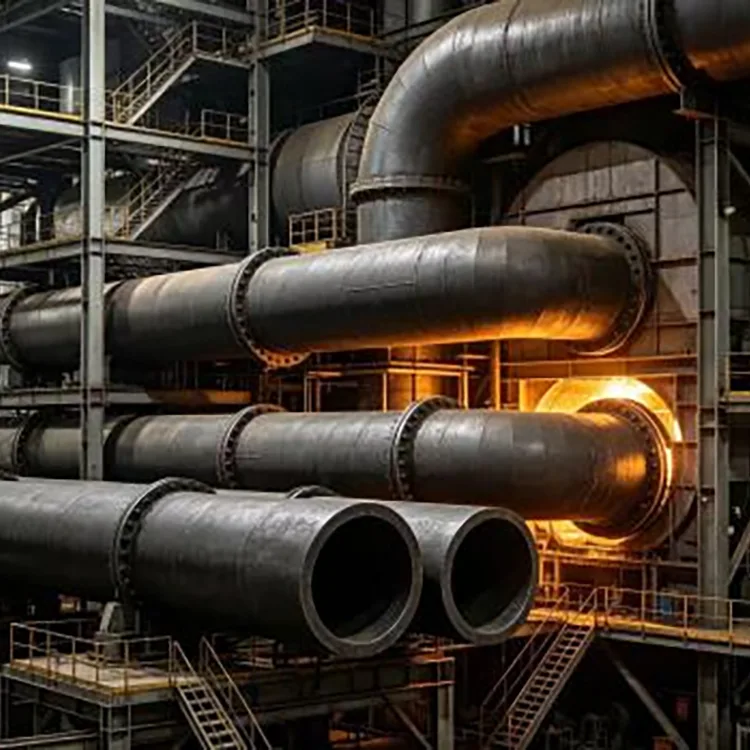

Energieopwekking

Wordt gebruikt voor hulpleidingen rond ketels van elektriciteitscentrales en andere thermische energieapparatuur waar heet water of stoom onder gecontroleerde bedrijfsomstandigheden wordt getransporteerd.

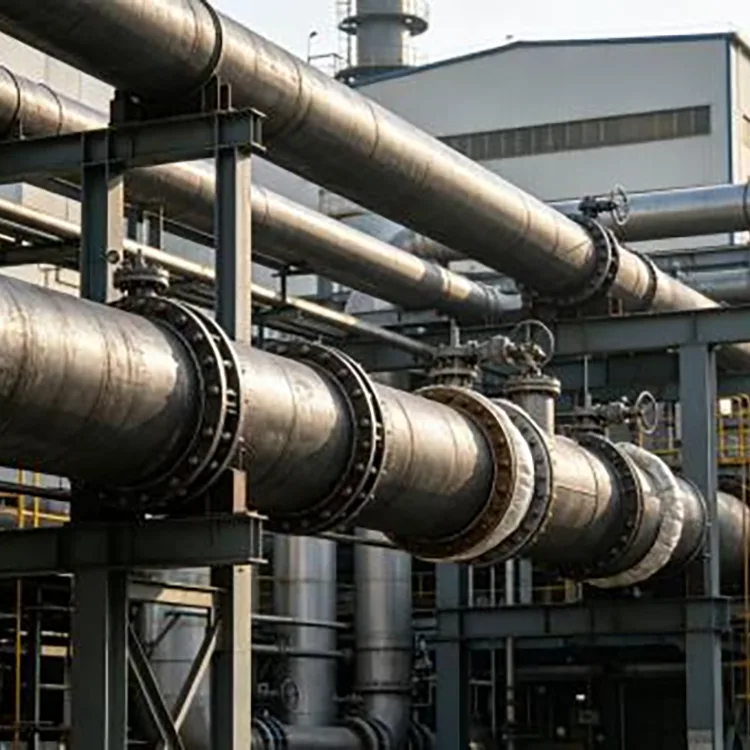

Industriële stoompijpleidingen

Geschikt voor stoomtransmissie bij hoge temperaturen in industriële installaties, inclusief processtoomleidingen en ondersteunende pijpleidingen.

Chemische procesleidingen

Gebruikt voor procesvloeistoffen met hoge temperaturen waarbij de geselecteerde koolstofstaalkwaliteit compatibel is met de bedrijfstemperatuur, druk en medium.

Terugwinning van afvalwarmte

Toegepast in systemen voor de terugwinning van restwarmte waarbij hete vloeistoffen of stoom moeten worden overgedragen tussen procesapparatuur.

Apparatuur voor warmtewisseling

Wordt gebruikt voor leidingen die zijn aangesloten op hogetemperatuurwarmtewisselaars en bijbehorende thermische apparatuur.

Toepassingen waar het niet mag worden gebruikt

Een juiste keuze betekent ook weten wanneer een leiding niet gebruikt mag worden.

Dit product wordt niet aanbevolen voor:

● Sterk corrosieve zure of alkalische media

● Langdurige dienst boven 450°C

● Omstandigheden bij lage temperatuur/hoge druk vereisen speciale pijpkwaliteiten voor lage temperaturen

Voor speciale media of extreme temperaturen moet het materiaal opnieuw worden beoordeeld in plaats van een koolstofstaaloplossing tot een ongeschikte toepassing te dwingen.

Productieproces

Voor buizen voor hoge temperaturen hangt de productiecontrole nauw samen met de uiteindelijke dimensionale en mechanische prestaties. Het leveringssysteem van Rongheng omvat de productie en verwerking van naadloze stalen buizen, waarbij kwaliteitscontroles worden uitgevoerd vanaf het binnenkomende materiaal tot en met de inspectie van het eindproduct.

De algemene productieroute omvat:

Inspectie van grondstoffen → Verwarming → Doorboren → Rollen → Op maat maken → Koelen → Rechttrekken → Snijden → Oppervlakte-inspectie → Niet-destructief testen indien nodig → Eindinspectie → Verpakking en verzending

Inspectie van grondstoffen

Vóór productie worden binnenkomende staalmaterialen gecontroleerd op de vereiste kwaliteit en inkoopspecificatie. Materiaaldocumentatie, chemische samenstelling en mechanische eigenschappen worden beoordeeld volgens de ordervereisten.

Voor gespecificeerde kwaliteiten zoals 20G en ASTM A106 Gr.B moet het materiaal overeenkomen met de toepasselijke norm- en projectdocumentatie.

Verwarming en piercing

De voorbereide stalen knuppel wordt verwarmd tot de vereiste verwerkingstemperatuur en doorboord om het initiële holle gedeelte te vormen. Controle van de verwarming is belangrijk omdat overmatige of onvoldoende verwarming de daaropvolgende vorming en de uiteindelijke pijpstructuur kan beïnvloeden.

Rollen en dimensioneren

De holle schaal doorloopt de wals- en maatfasen om de vereiste buitendiameter en wanddikte te verkrijgen.

Dimensionale controle richt zich in dit stadium op:

● Buitendiameter

● Wanddikte

● Wanduniformiteit

● Buislengte

● Rechtheid

Koelen en rechttrekken

Na het vormen wordt gecontroleerd afkoelen en rechttrekken gebruikt om de buisafmetingen te stabiliseren. Voordat de buis verder wordt verwerkt, wordt de rechtheid gecontroleerd.

Voorbereiding van snijden en eindigen

De buis kan in de gewenste lengtes geleverd worden. Snijden op vaste lengte, afschuinen van buisuiteinden en polijsten van binnenwanden kunnen worden geregeld volgens de bevestigde orderspecificatie.

Fabriekskwaliteitscontrole

Leidingen met hoge temperaturen worden vaak geïnstalleerd in systemen waarbij het vervangen van een defect onderdeel betekent dat apparatuur moet worden uitgeschakeld. Om deze reden moet kwaliteitscontrole meer omvatten dan alleen uiterlijk- en maatinspectie.

Het inspectieproces van Rongheng kan het volgende omvatten:

Materiaalverificatie

De staalsoort, materiaaldocumentatie en benodigde chemische en mechanische eigenschappen worden getoetst aan de inkoopspecificatie.

Dimensionale inspectie

Buitendiameter, wanddikte, lengte en rechtheid worden gecontroleerd om er zeker van te zijn dat de afgewerkte buis aan de afgesproken eisen voldoet.

Oppervlakte-inspectie

Het buisoppervlak wordt gecontroleerd op zichtbare gebreken, overmatige oxidatie en andere omstandigheden die het latere gebruik of de verwerking kunnen beïnvloeden.

Niet-destructief testen

Indien vereist door de opdracht of het engineeringproject, kunnen niet-destructieve tests worden uitgevoerd om interne discontinuïteiten te identificeren die niet door visuele inspectie kunnen worden bevestigd.

Laatste batchinspectie

Afgewerkte buizen worden vóór het verpakken gecontroleerd op specificatie en productiebatch. Aantal, afmetingen, markeringen en vereiste inspectiedocumenten worden vóór verzending bevestigd.

Batchconsistentie voor projectorders

Voor engineeringprojecten is het ontvangen van de juiste specificatie bij de eerste zending niet voldoende. Als het project meerdere batches vereist, kunnen verschillen tussen zendingen problemen veroorzaken tijdens de installatie en acceptatie op de locatie.

Rongheng organiseert de productie en inspectie volgens de bevestigde ordervereisten. Bij herhaalde inkoop kunnen de originele materiaalkwaliteit, afmetingen, verwerkingseisen en keuringsvoorwaarden als referentie worden gebruikt voor volgende batches.

Deze aanpak is vooral nuttig voor projecten waarbij meerdere leveringen van dezelfde pijpspecificatie nodig zijn.

Verwerking en aangepaste levering

Verschillende installatielocaties vereisen verschillende buislengtes en eindomstandigheden. Rongheng kan verdere verwerking regelen op basis van bevestigde tekeningen of specificaties.

Beschikbare verwerking omvat:

● Snijden op vaste lengte

● Afschuinen van buiseinden

● Polijsten van binnenmuren

● Overige overeengekomen verwerkingseisen

Voor bulktechnische bestellingen moeten kopers vóór de offerte de vereiste buiskwaliteit, maat, wanddikte, lengte, werktemperatuur, werkdruk, servicemedium en inspectie-eisen opgeven.

Hierdoor kan de buisspecificatie worden afgestemd op de daadwerkelijke toepassing in plaats van alleen op diameter en wanddikte te citeren.

Wat kopers moeten bevestigen voordat ze bestellen

Voor service bij hoge temperaturen moet de volgende informatie vóór aankoop worden bevestigd:

Levering en levering

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. opereert als het internationale verkoopplatform van Tianjin Gefu Steel en werkt met staalproductiebronnen in Daqiuzhuang, Tianjin, een belangrijk staalproductie- en distributiegebied.

Het leveringsprogramma omvat naadloze stalen buizen, gelaste stalen buizen, gegalvaniseerde buizen, stalen profielen en fotovoltaïsche montageproducten. Hierdoor kan het bedrijf zowel de inkoop van standaard stalen buizen als projectorders met gespecificeerde materialen, afmetingen, verwerkings- en inspectievereisten afhandelen.

Voor bulkorders wordt de productieplanning bevestigd op basis van de buisspecificatie, hoeveelheid, verwerkingsvereisten en leveringsplan. Het doel is om de geleverde buis vanaf productie tot en met verzending consistent te houden met de goedgekeurde inkoopspecificatie.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen gewone naadloze koolstofstalen buizen en naadloze koolstofstalen buizen voor hoge temperaturen?

Het belangrijkste verschil is niet alleen of de buis naadloos is. Voor langdurig gebruik bij hoge temperaturen moeten de materiaalkwaliteit, de productiestandaard, de mechanische eigenschappen, de bedrijfstemperatuur en de druk samen in overweging worden genomen. Een naadloze buis voor algemeen gebruik mag niet automatisch worden beschouwd als geschikt voor continu gebruik bij hoge temperaturen.

Vraag 2: Kan deze pijp worden gebruikt voor stoom van 400°C?

Ja, 20G volgens GB 3087 of ASTM A106 Gr.B kan worden overwogen voor het continu hoge temperatuurbereik van 350–425°C in het meegeleverde selectieschema. Bij de uiteindelijke selectie moet ook rekening worden gehouden met de ontwerpdruk, wanddikte, bedrijfsduur en de toepasselijke technische vereisten.

Vraag 3: Is de buis bestand tegen 10 MPa bij 425°C?

De gespecificeerde nominale druk bij hoge temperaturen bedraagt ​​10 MPa bij een constante temperatuur van 425°C. Het daadwerkelijke projectontwerp moet de drukvereiste verifiëren aan de hand van buisafmetingen, materiaalkwaliteit, ontwerpcode en bedrijfsomstandigheden.

Vraag 4: Kunt u naadloze buizen met een vaste lengte en hoge temperaturen leveren?

Ja. Snijden met een vaste lengte is beschikbaar volgens de bevestigde bestelling. Indien nodig kunnen ook het afschuinen van pijpuiteinden en het polijsten van de binnenwanden worden uitgevoerd.

Vraag 5: Kunt u niet-destructieve test- en inspectiedocumenten verstrekken?

Ja. Niet-destructieve test- en inspectiedocumentatie kan worden geregeld volgens de order- en projectvereisten. Kopers moeten vóór de productie het vereiste inspectieniveau opgeven.

Vraag 6: Welke informatie moet ik verstrekken voor een offerte?

De meest bruikbare informatie is materiaalkwaliteit, toepasselijke norm, buitendiameter, wanddikte, buislengte, werktemperatuur, werkdruk, servicemedium, hoeveelheid en inspectie-eisen. Indien aanvullende bewerkingen nodig zijn, kunnen ook tekeningen of projectspecificaties worden aangeleverd.

Q7: Is deze buis geschikt voor temperaturen boven 450°C?

Nee. Langdurig gebruik boven 450°C valt buiten het aanbevolen bereik voor koolstofstalen buizen in dit selectieschema. Hittebestendig gelegeerd staal zoals 15CrMoG of 12Cr1MoVG moet worden geëvalueerd voor gebruik bij hogere temperaturen.

Vraag 8: Hoe moeten hogetemperatuurleidingen worden geïnstalleerd?

Het leidingsysteem heeft voldoende ruimte nodig voor thermische uitzetting. Er moeten flenzen voor hoge temperaturen en geschikte afdichtingsmaterialen worden gekozen, en koude leidingen mogen tijdens de installatie niet in één lijn worden gedwongen. Een juiste installatie helpt thermische spanning, vervorming en lekkage tijdens bedrijf onder controle te houden.

Vraag 9: Hoe lang kan de buis continu worden gebruikt?

De meegeleverde productspecificatie vermeldt een geclaimde levensduur van meer dan 8 jaar bij continu gebruik zonder storingen. De werkelijke levensduur is afhankelijk van de bedrijfstemperatuur, druk, medium, corrosieomstandigheden, thermische cycli, installatie en onderhoud. Daarom moeten de projectomstandigheden worden geëvalueerd voordat de verwachte levensduur wordt bepaald.

Waarom kiezen voor Rongheng voor projectlevering?

Voor dit type buis zijn de aankoopbeslissingen meestal gebaseerd op meer dan alleen de prijs per ton. Materiaalkwaliteit, temperatuurbestendigheid, wanddikte, inspectie-eisen, verwerking en batchconsistentie hebben allemaal invloed op de vraag of de buis correct kan worden geaccepteerd en geïnstalleerd.

Rongheng combineert staalproductiemiddelen in Tianjin met internationale ervaring op het gebied van projectlevering, waarbij standaardspecificaties worden ondersteund, evenals snijden, afschuinen, polijsten en andere bevestigde verwerkingsvereisten op vaste lengte.

Voor een pijpleidingproject met hoge temperaturen kunnen kopers eerst de bedrijfstemperatuur, de druk, het medium en de vereiste standaard opgeven. Rongheng kan vervolgens de beschikbare buisspecificaties afstemmen op de inkoopvereisten en vóór productie de juiste materiaal-, inspectie- en leveringsvoorwaarden bevestigen.
