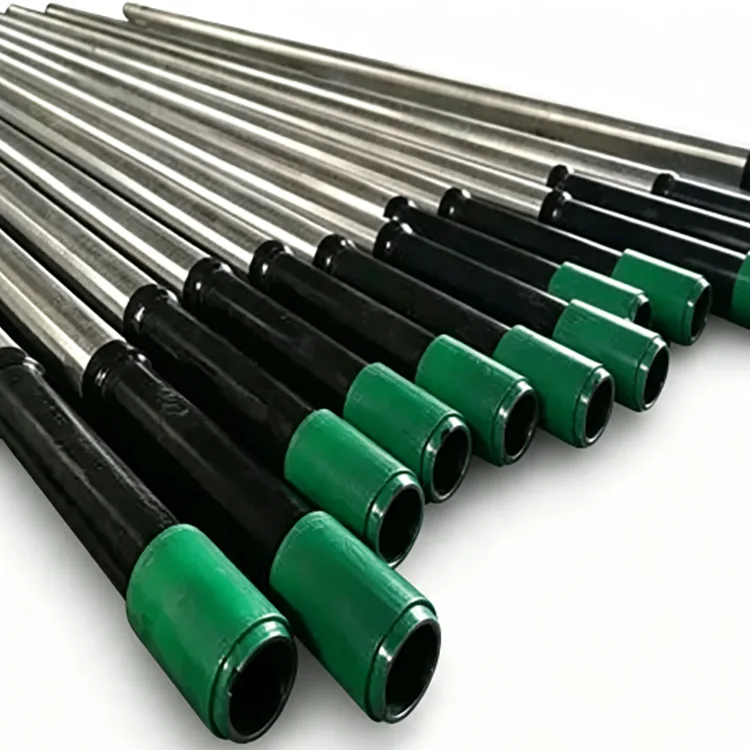

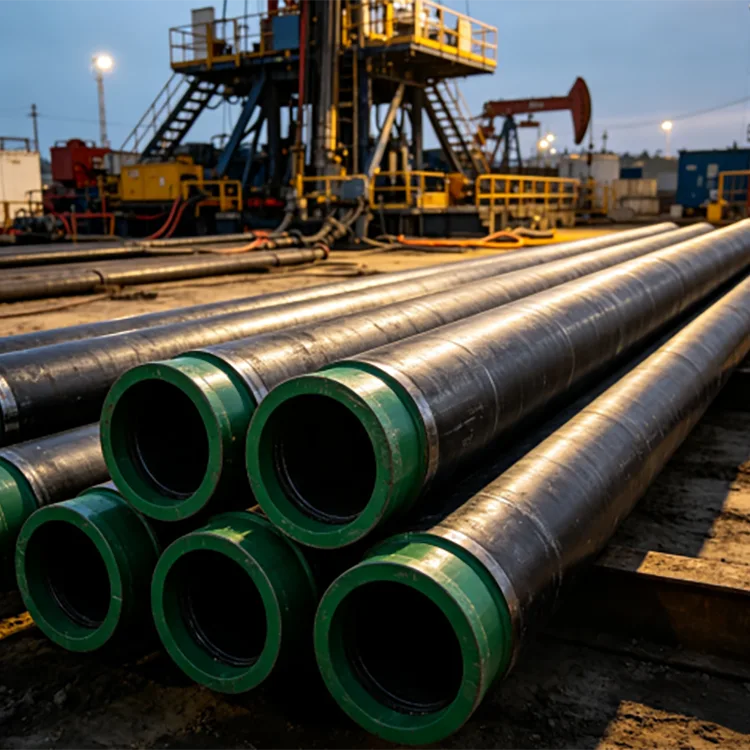

Olieveld naadloze behuizingspijp

Naadloze olieveldbuis wordt in de geboorde put geïnstalleerd en vervolgens op zijn plaats gecementeerd. In tegenstelling tot buizen, die normaal gesproken in de verbuizing worden geplaatst om geproduceerde vloeistoffen te transporteren, blijft een verbuizing onderdeel van de putstructuur en moet deze bestand zijn tegen belastingen door formatiedruk, cementeren, boren en productiewerkzaamheden.

Voor bestellingen op olievelden moeten kwaliteit, buitendiameter, wanddikte, verbinding, lengte en inspectie-eisen samen worden gespecificeerd. De prestaties van de behuizing kunnen niet alleen op basis van staalkwaliteit worden beoordeeld.

Normen en specificaties

API 5CT is de belangrijkste internationale specificatie voor behuizingen en buizen die worden gebruikt in olie- en gasbronnen. De nieuwste API 5CT-editie is de 11e editie, met een addendum gepubliceerd in 2025.

Voor Chinese projecten is GB/T 19830-2023 de huidige nationale norm voor stalen buizen die worden gebruikt als behuizing of buis voor olie- en gasbronnen. Het werd van kracht op 1 maart 2024 en verving GB/T 19830-2017.

De werkelijke grootte van de behuizing en de prestatiebeoordeling moeten worden geselecteerd op basis van het putprogramma, het ontwerp van de behuizing en de toepasselijke norm, en niet alleen op basis van de putdiepte.

Selectie van staalkwaliteit

J55 en K55 worden vaak gebruikt voor conventionele verbuizingstoepassingen waarbij de putomstandigheden geen hogere sterkte vereisen. K55 biedt een hoger gespecificeerd vloeigrensniveau dan J55 en kan worden geselecteerd wanneer het ontwerp dit vereist.

N80 wordt gebruikt waar een hogere sterkte vereist is voor conventionele zoetwaterputten. N80 mag niet automatisch worden beschouwd als geschikt voor zure omstandigheden.

L80 wordt veel gebruikt waar eisen aan gecontroleerde hardheid en zuurgraad worden gespecificeerd. De exacte L80-kwaliteit en kwalificatievereisten moeten worden bevestigd in de aankoopspecificatie.

P110 biedt hogere sterkte voor veeleisende behuizingsontwerpen, inclusief diepere of zwaarder belaste putten waarbij het ontwerp een hogere sterkte vereist.

Q125 wordt gebruikt voor behuizingstoepassingen met hoge sterkte. Het is niet zomaar een vervanging voor P110 in elk putje; instorten, barsten, axiale belasting, temperatuur en verbindingsprestaties moeten nog worden gecontroleerd.

Olieveld naadloze mantelbuis Selectie begint met het putontwerp

Een praktische reeks voor het selecteren van een behuizing is:

Putdiepte en belasting → formatiedruk → corrosieomstandigheden → behuizingsgrootte → wanddikte → staalkwaliteit → verbindingstype → lengte en inspectie-eisen.

Voor een diepere put is niet automatisch de hoogste staalkwaliteit vereist. De boorkolom moet worden gecontroleerd op bezwijken, barsten en axiale belastingen onder de feitelijke boor-, cementeer- en productieomstandigheden.

Selectie van corrosie en zuurservice

Voor putten die H₂S bevatten, vereist de materiaalkeuze bijzondere aandacht voor de weerstand tegen sulfidespanningsscheuren en de controle van de hardheid. Een standaard kwaliteit met hoge sterkte mag niet worden geüpgraded of vervangen zonder de geschiktheid ervan voor de gespecificeerde zure omgeving te controleren.

Voor CO₂, chloride en andere corrosieve omstandigheden kan de selectie corrosiebestendige legeringen of andere maatregelen vereisen naast conventionele karkaskwaliteiten. De werkelijke temperatuur, druk, vloeistofsamenstelling en waterchemie moeten in de technische specificatie worden opgenomen.

Draadverbindingen

De verbinding is onderdeel van het Oilfield naadloze mantelbuissysteem en niet slechts een eindafwerkingsoptie.

STC wordt gewoonlijk geassocieerd met korte draad- en koppelingstoepassingen waarbij de putomstandigheden en het ontwerp een conventionele verbinding mogelijk maken.

LTC biedt een langere schroefdraadaangrijping en wordt gebruikt in een breder scala aan conventionele behuizingstoepassingen.

BTC maakt gebruik van een steundraadprofiel en wordt veel gebruikt daar waar een hoger aansluitvermogen vereist is.

Voor horizontale putten, hogedrukgasputten, putten met grote waterverplaatsing en andere veeleisende toepassingen kunnen hoogwaardige verbindingen worden gespecificeerd voor verbeterde afdichting en mechanische prestaties. VAM-, FOX- en andere eigen verbindingen mogen alleen worden geleverd volgens het door de klant gespecificeerde verbindingsontwerp of de licentievereisten.

Lengte selectie

Behuizing wordt gewoonlijk geleverd in API-lengtes:

De exacte vereisten voor bereik en lengte moeten de toepasselijke API 5CT-tabellen en aankoopspecificatie volgen. Lange verbindingen kunnen het aantal verbindingen in een verbuizingsreeks verminderen, maar er moet ook rekening worden gehouden met transport- en handlingvereisten.

Typische olieveldtoepassingen

Oppervlakte- en tussenbehuizing

Wordt gebruikt om het bovenste boorgat te ondersteunen, formaties te isoleren en een fundering te bieden voor daaropvolgende boorsecties.

Productiebehuizing

Geïnstalleerd tijdens het productie-interval en gebruikt als onderdeel van de uiteindelijke boorgatstructuur.

Diepe en hogedrukputten

Er kunnen kwaliteiten met een hogere sterkte en geschikte wanddiktes worden geselecteerd waar instort-, barst- en axiale belastingen veeleisender zijn.

Horizontale en schalieputten

Bij de keuze van de behuizing moet naast het conventionele ontwerp van de behuizing ook rekening worden gehouden met buiging, koppel, weerstand, verbindingsprestaties en hydraulische breukbelastingen.

Productie en inspectie

Naadloze behuizing wordt geproduceerd uit staafstaal door middel van warmwals- of doorsteekprocessen, gevolgd door afwerking, maatinspectie en draadbewerking volgens de gespecificeerde norm.

Inspectie kan de chemische samenstelling, trekeigenschappen, hardheid waar van toepassing, controles van afmetingen, driftinspectie, hydrostatische tests en niet-destructief onderzoek omvatten, zoals vereist door de toepasselijke specificatie en aankooporder.

Draadafmetingen en -diktes zijn ook belangrijk omdat de verbindingsprestaties afhankelijk zijn van nauwkeurige bewerking, meting en pasvorm van de koppeling.

Levering en verwerking

Wij kunnen behuizingen leveren op basis van de gewenste staalsoort, buitendiameter, wanddikte, draadtype en lengte. Schroefdraad- en gekoppelde producten kunnen worden vervaardigd volgens de gespecificeerde verbinding.

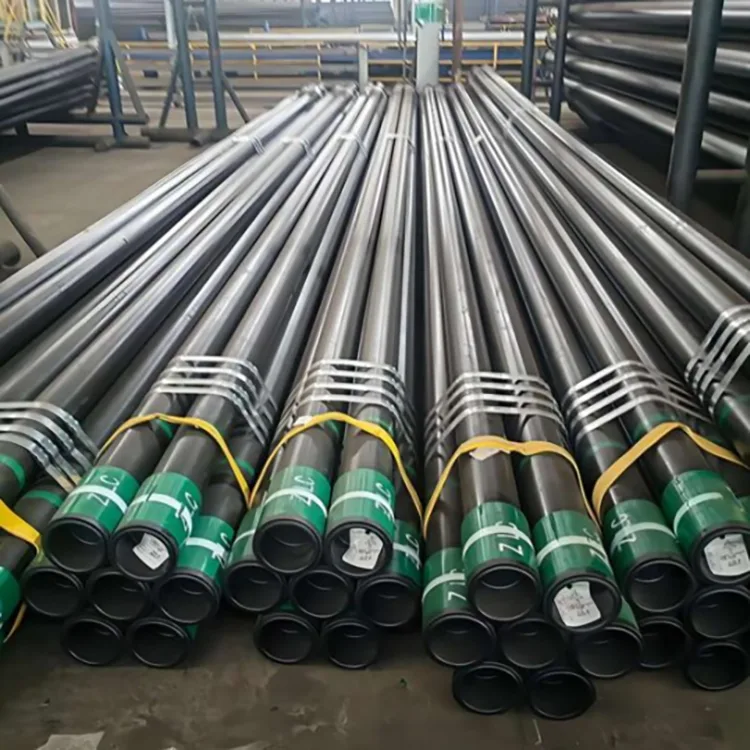

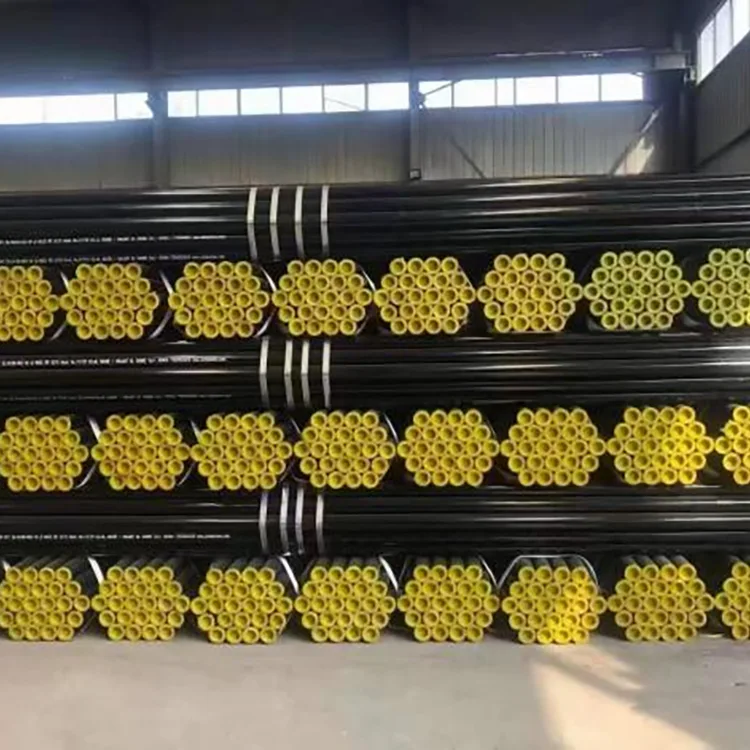

Voor exportorders kan de behuizing worden gebundeld en verpakt voor container- of stukgoedtransport, waarbij waar nodig draadbeschermers en eindbescherming worden gebruikt.

Projectorders kunnen ook inspectiedocumenten en inspectieregelingen van derden, zoals SGS, BV of TÜV, omvatten, afhankelijk van de eisen van de klant.

Veelgestelde vragen

Vraag 1: Zijn alle olieveldbehuizingen naadloos?

Nee. API 5CT omvat zowel naadloze als elektrisch gelaste behuizingsproducten. Wanneer het project specifiek naadloze omhulsels vereist, moet de aankoopspecificatie het fabricagetype duidelijk vermelden.

Vraag 2: Welke standaard moet ik gebruiken voor naadloze olieveldbuizen?

API 5CT wordt veel gebruikt voor internationale olie- en gasprojecten. Voor Chinese nationale standaardprojecten is GB/T 19830-2023 de huidige standaard voor stalen buizen voor behuizingen of buizen.

Vraag 3: Hoe kies ik J55, N80, L80, P110 of Q125?

De keuze hangt af van de ontwerpbelastingen van de behuizing en de gebruiksomgeving. J55 en K55 zijn gebruikelijk voor conventionele toepassingen; N80 en P110 bieden hogere sterkte; L80 wordt gewoonlijk gespecificeerd waar vereisten voor zure service van toepassing zijn; Q125 wordt gebruikt voor toepassingen met hogere sterkte. De definitieve selectie moet gebaseerd zijn op het putontwerp en de toepasselijke specificatie.

Vraag 4: Kunnen N80 of P110 worden gebruikt in zure putten?

Kies een behuizing voor H₂S-service niet alleen op basis van sterkte. De geschiktheid voor zuurgebruik hangt af van de kwaliteit, hardheid, materiaalconditie en milieueisen. De omhulling dient te worden gespecificeerd volgens de geldende zuurservice-eisen.

Vraag 5: Wat is het verschil tussen behuizing, buizen en boorpijpen?

De behuizing wordt geïnstalleerd en gecementeerd om de boorput te ondersteunen en te isoleren. In de behuizing worden buizen geplaatst om de geproduceerde vloeistoffen te transporteren. Boorpijp wordt gebruikt tijdens het boren en wordt na het boren verwijderd.

Vraag 6: Kunt u een behuizing voorzien van schroefdraad en koppelingen?

Ja. Behuizingen kunnen worden geleverd met gespecificeerde API-schroefdraadtypen of projectgespecificeerde premiumverbindingen, samen met koppelingen, draadbeschermers en de benodigde keuringsdocumentatie.
